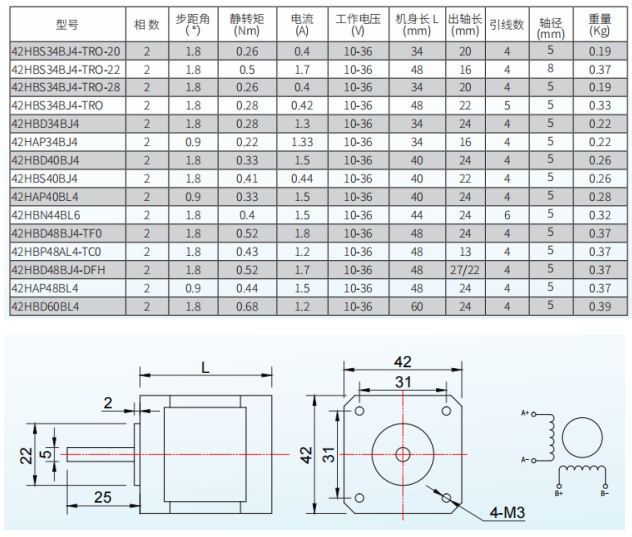

步進驅動模塊ZD-42P供電電DC11V-DC28V，電流峰值2A，實際使用 0-2A 可調，32細分，并行接口兼容 3.3V-5V 和 12V-24V信號，散熱鑄鋁封閉型外殼，停止運行時自動半流,無鎖相噪聲，微型設計，安裝簡單，可與 42 步進電機實現一體化。適配電機如圖： 42電機尺寸規格

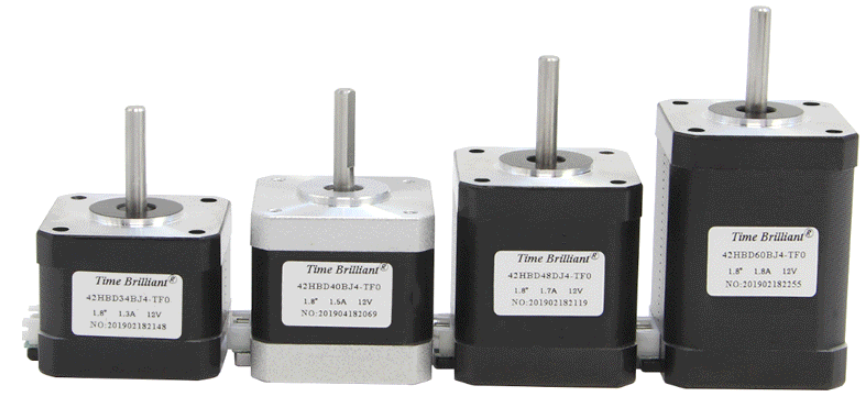

可配套42電機

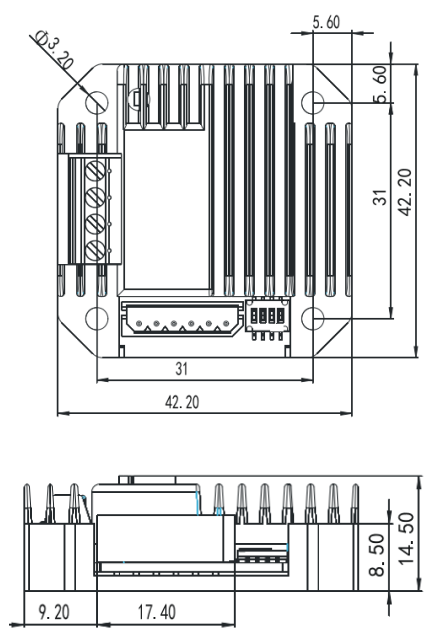

控制器外形尺寸圖
驅動器與 42 步進電機孔位、大小一致。
驅動器電氣接口

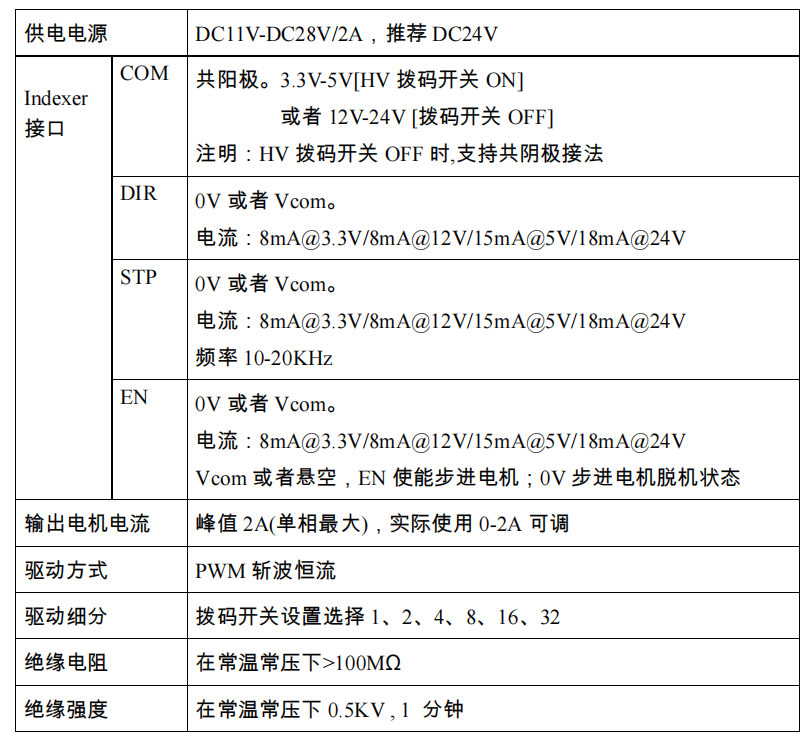

產品參數
電流調節

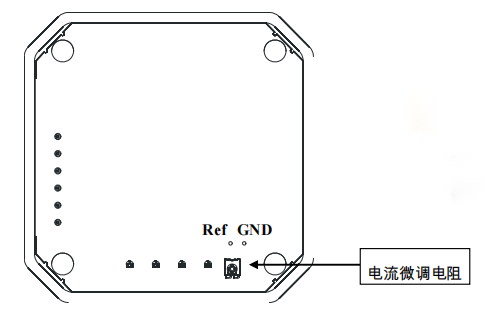

電機在不轉動情況下，調節相電流， 上圖所示調節電位器，測量 GND 和 Ref 之間電壓。 相電流值 = 電壓值數值×2 例如：步進電機相電流為 1.7A,調節電位器，是的 Ref 與 GND 之 間電壓為 0.85V

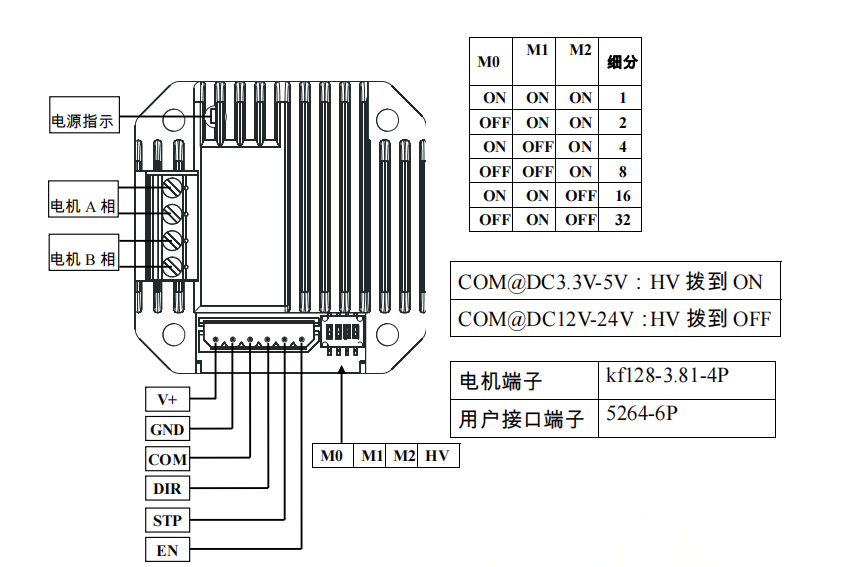

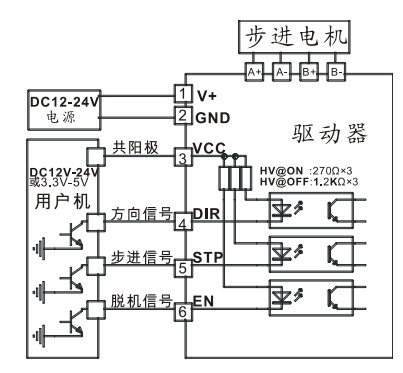

典型接線圖
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：HV撥碼切換控制信號電壓 用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF

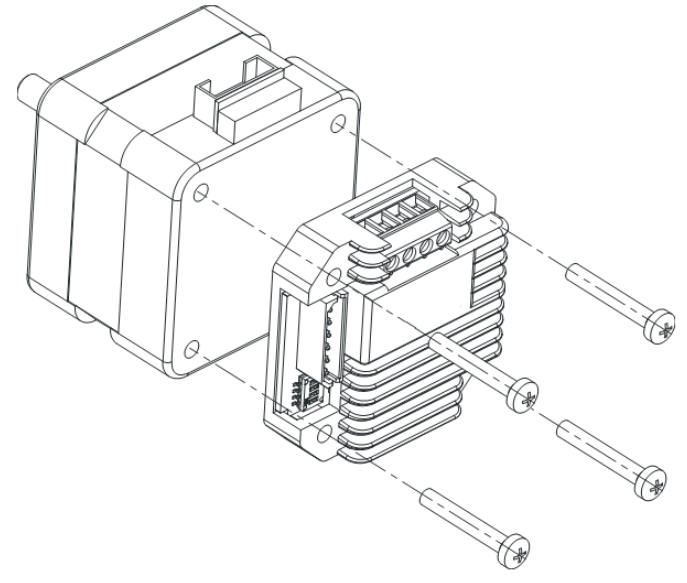

驅動器安裝示意圖
與 42 步進電機一體化安裝，可以配有不同規格42步進電機(高度不一致)，需要的φ3螺釘2個。 與電機一體化安裝時：建議保留步進電機 2 個螺絲。 ※注意※：驅動器與電機一體化安裝前，先將驅動器輸出相電流電流 調整與電機標注電流一致！

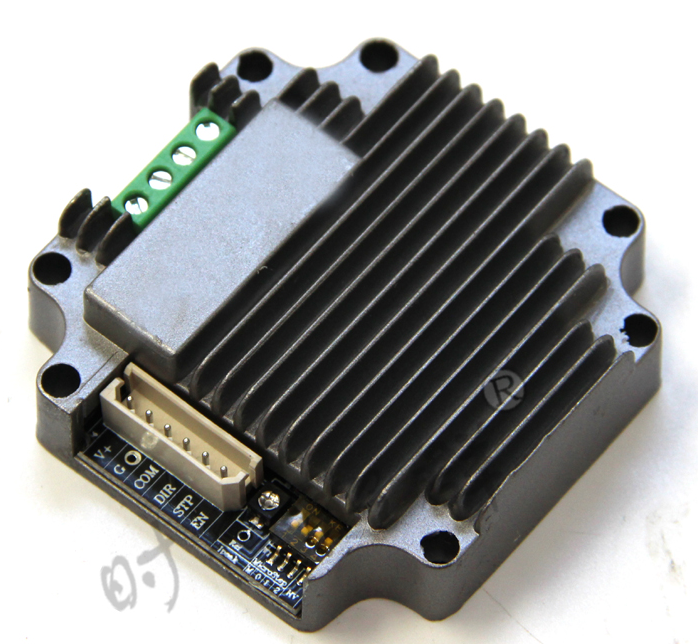

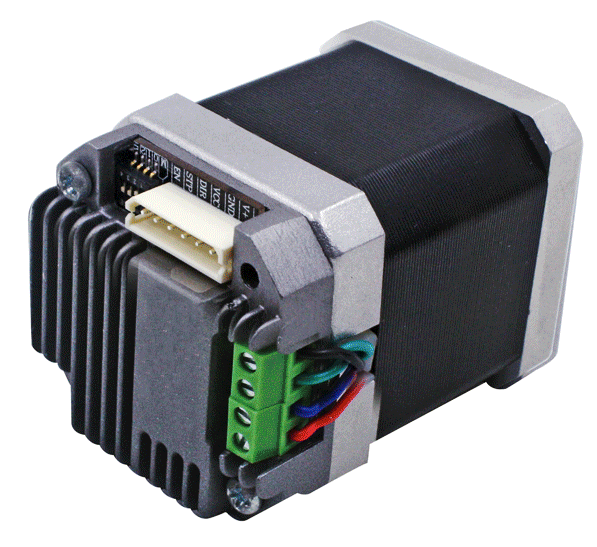

效果圖如下：
|
