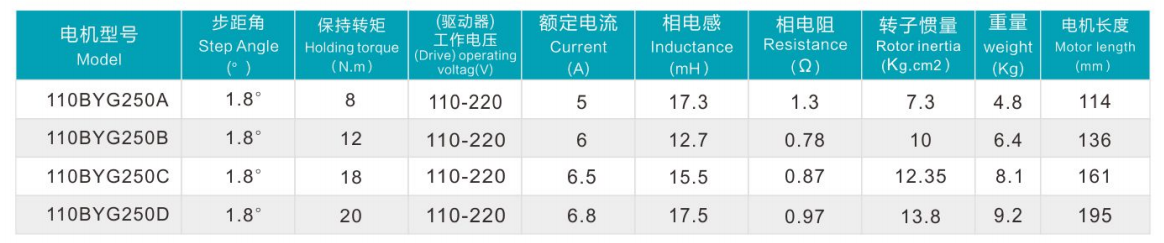

ZD-2HE2270M兩相步進電機驅動器,電壓范圍AC110-220V,家用電即可供電，適配電流在 7.0A 以下，適用110、130mm 的兩相混合式步進電機。定位精度zuigao可達40000 脈沖 / 轉。zuigao反應頻率可達 500Kpps，可廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。適配電機如下圖：

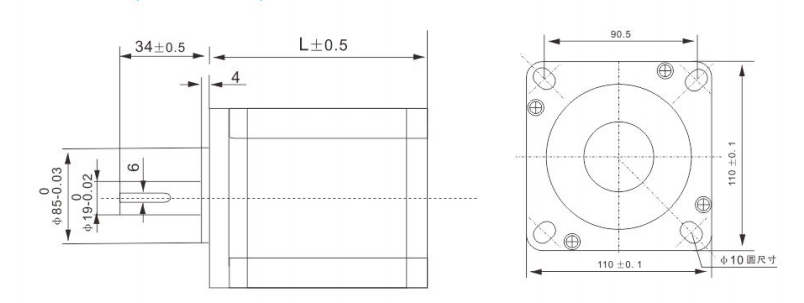

電機尺寸圖：

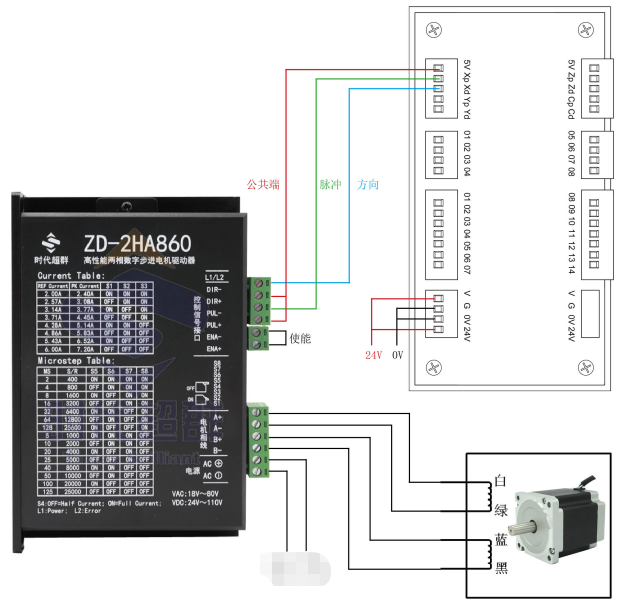

驅動器與860驅動接線方式如下圖：
驅動器面板

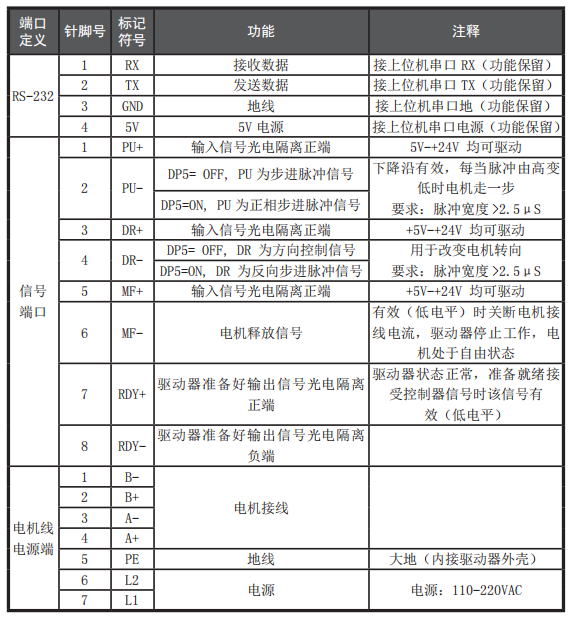

接口定義

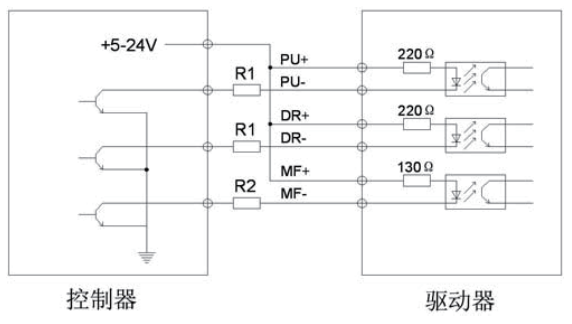

信號輸入接線方法 輸入信號共陽接法

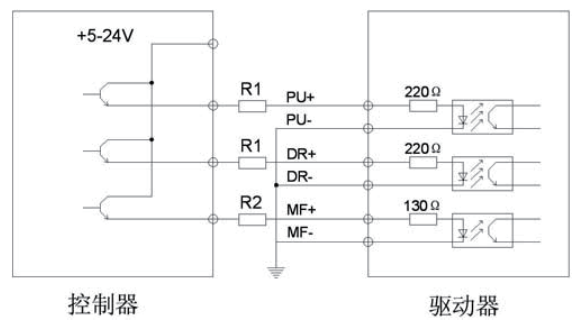

輸入信號共陰接法

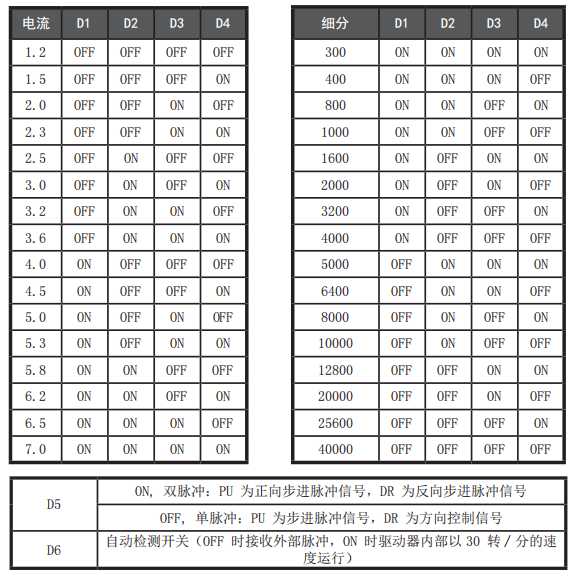

信號電平 5 ～ 24V 電平兼容 電流、細分設置
驅動器適用注意事項： 1、輸入電壓不能超過 AC 270V； 2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部 參數； 3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復；
|
