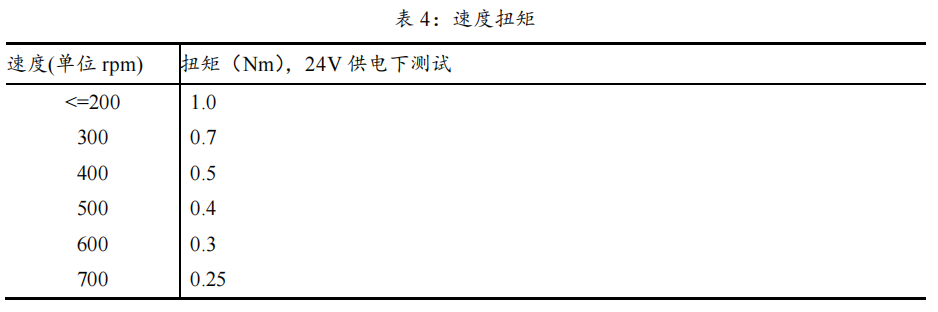

常規步進電機驅動器在設定的某個電流下運行。在設定電流下，電機速度不同輸出的扭矩不同。57型CAN-485總線控制步進閉環一體機，可以根據電機運行的不同速度，匹配不同的電流，因此可以實現低速低噪音，低發熱。步進一體機(步進電機、驅動、控制三合一)帶動恒定阻尼負載運行起來，不同速度下提供的扭矩大小如表 4。

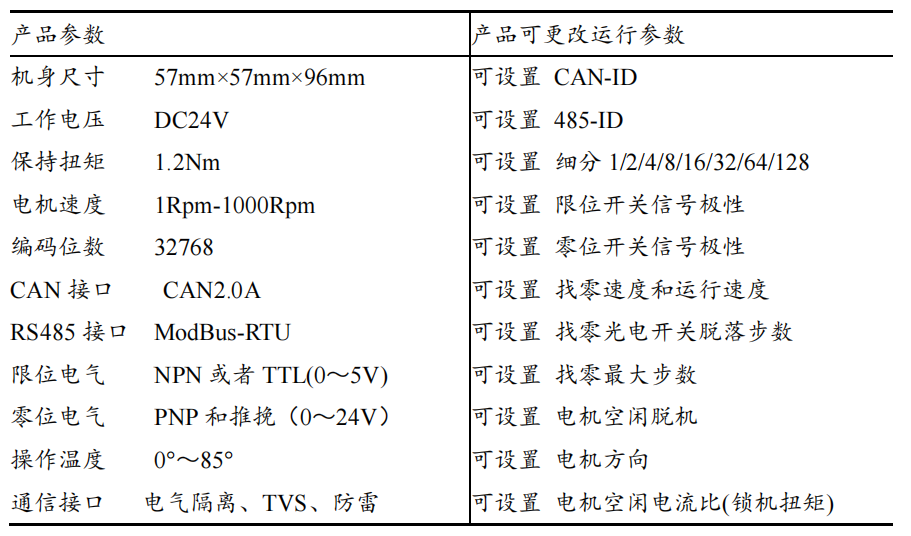

產品參數
電氣接口

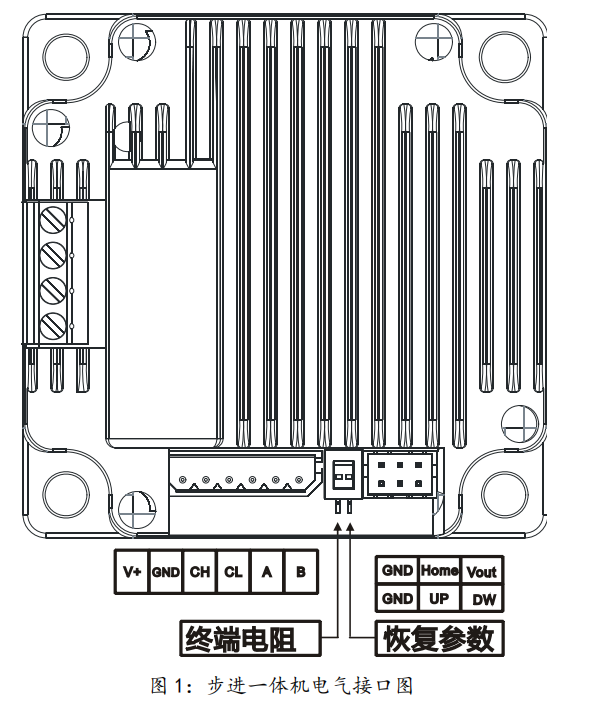

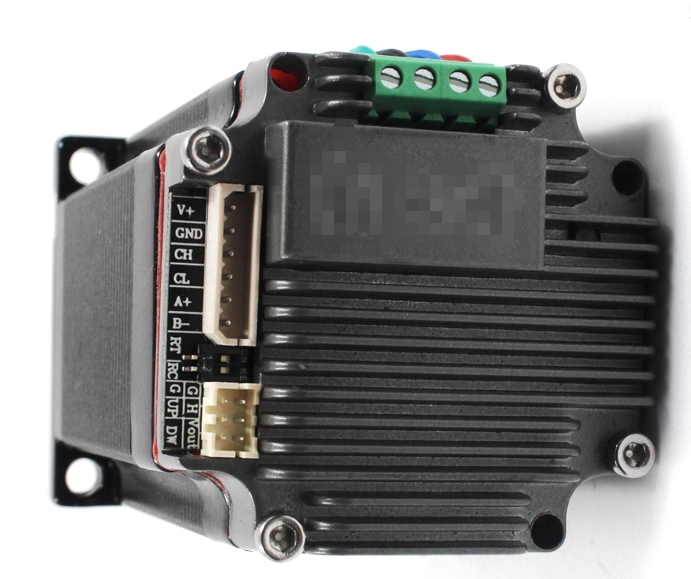

步進一體機電氣接口圖

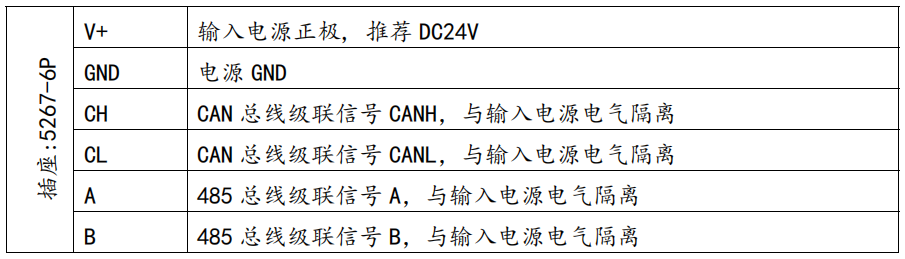

用戶接口定義說明
用戶接口是型號 5267-6P 插座，包含電源線、CAN 通信線和 RS485 通信線。 注意：電機線不可動。

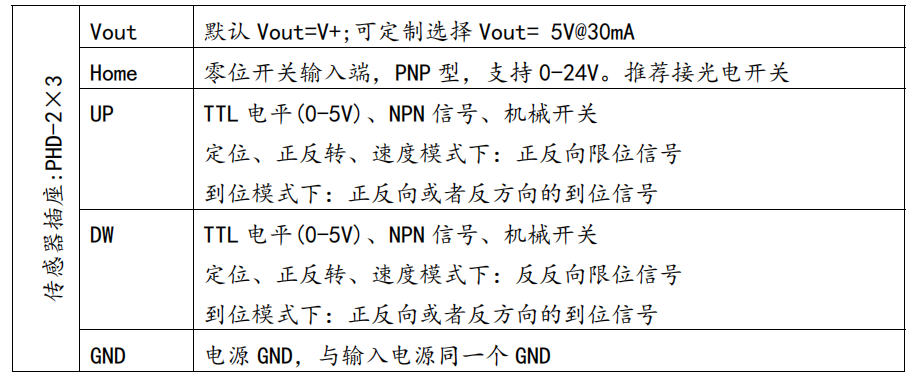

傳感器接口是型號 PHD-2×3 插座，包括輸出電源、零位傳感器、限位(到位)傳感器線 恢復到出廠設置

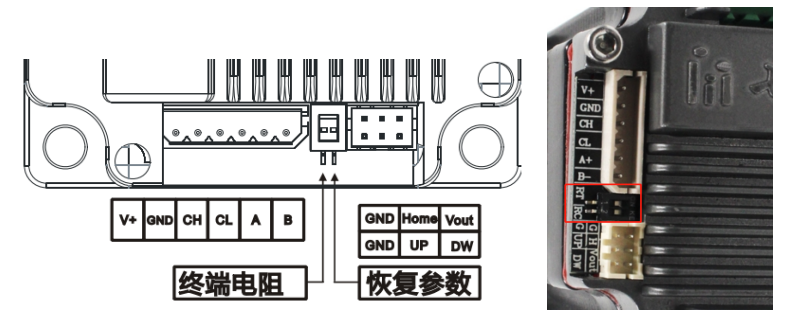

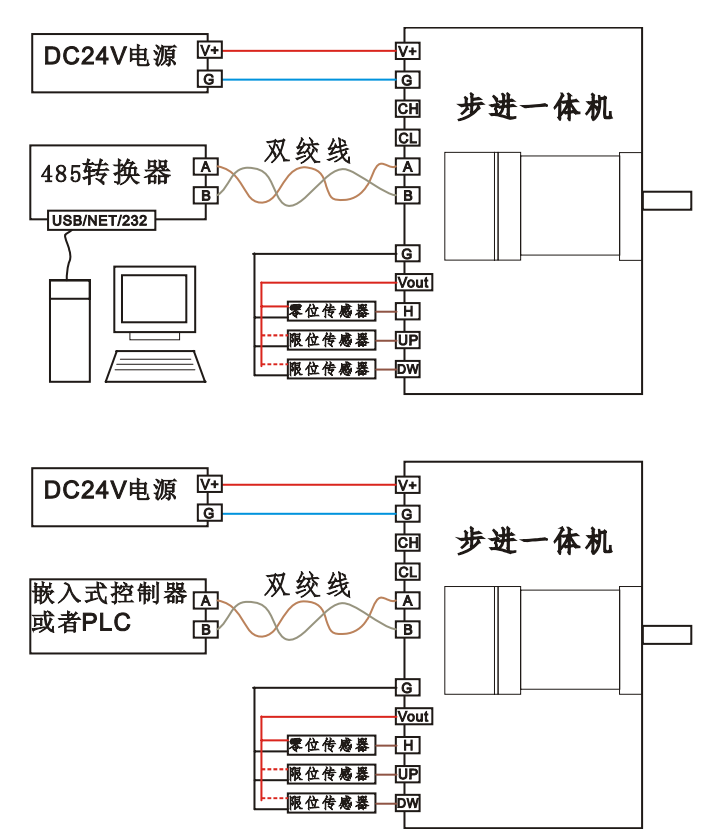

恢復參數：將撥碼開關撥到步進一體機中心方向，上電后，步進一體機的參數恢復到出廠設置。此時，再將撥碼開關撥到步進一體機外側，正常使用。 閉環一體機CAN-485典型組網接線圖

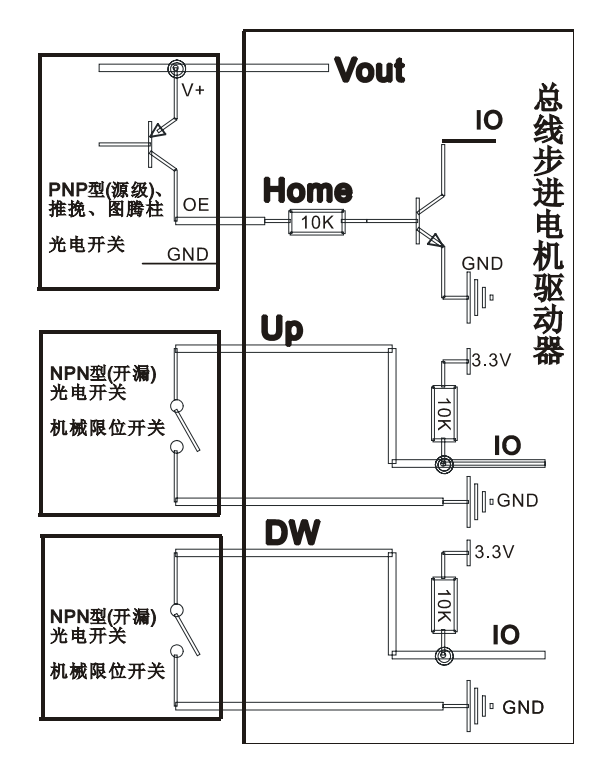

傳感器接口典型接線圖
|
