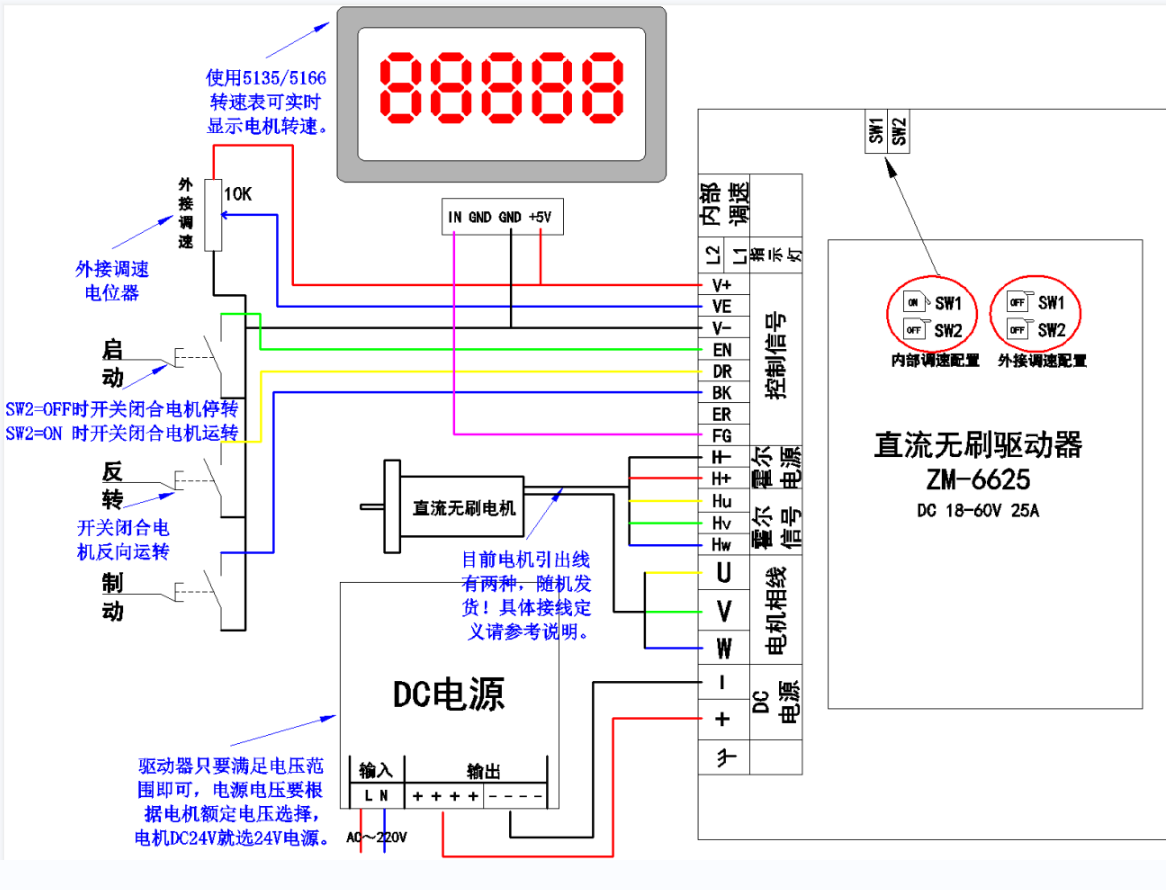

無刷驅動器通用接線圖：

無刷驅動器使能控制端子：

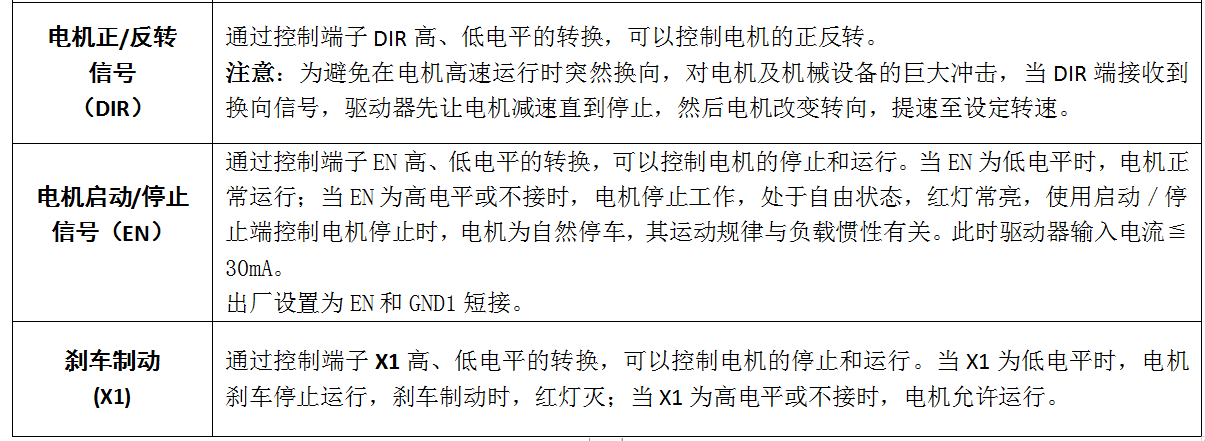

無刷驅動功能說明：

即當我們用到驅動的某一功能時，把接線端子和V-短接。不使用的時候不接即可。

無刷驅動使能信號是控制電機啟動，我們默認EN和V-是短接的狀態，能讓驅動器使能信號一直處在導通的狀態，方便我們在外接電位器或者其他控制器的時候直接對電機進行測試。

我們也可以在EN和V-中間接控制開關，實現通過外部控制使能信號來控制驅動器的啟動和停止，即導通啟動，斷開停止。驅動其他功能接線大體上也是差不多的意思。

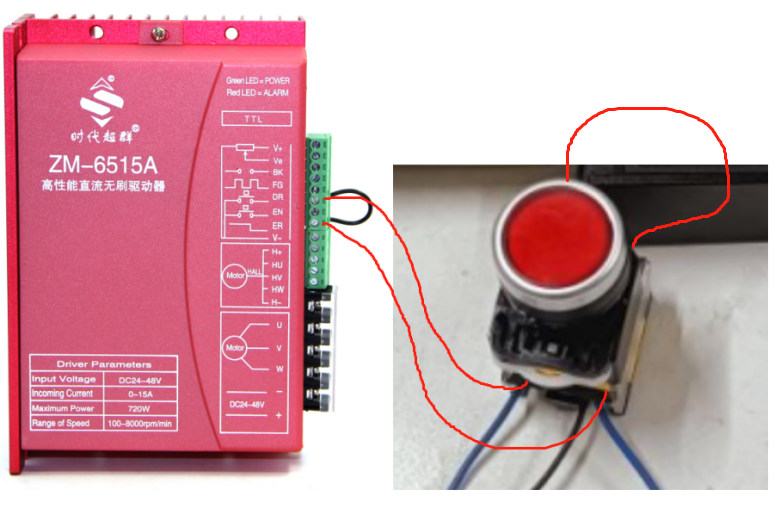

接線圖如下：
