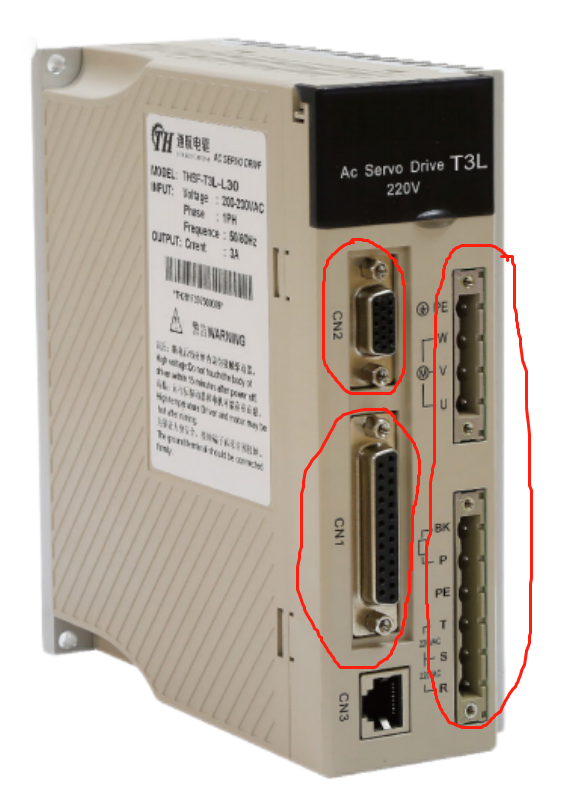

時代超群SD300系列伺服驅動器根據不同客戶使用需用提供了不同的使用端口.那么他們具體有哪些區別呢？ 通用款T3L驅動器 如圖所示：

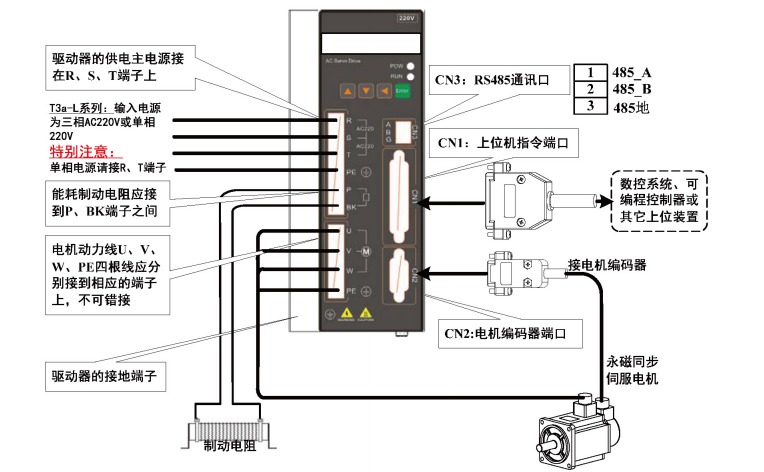

從圖中我們可以很容易看出，驅動電源部分及電機動力線部分都采用接線端子的方式，可以讓客戶接線的時候更靈活。編碼器接口CN2為DB15插座，信號線接口CN1為DB44插座，客戶可以根據自己需要進行設置，可以廣泛用于食品包裝，食品加工等自動化產業機械的伺服軸驅動，可以說是應用范圍比較廣的驅動器，接線圖如下圖：
T3M款驅動器，如下圖

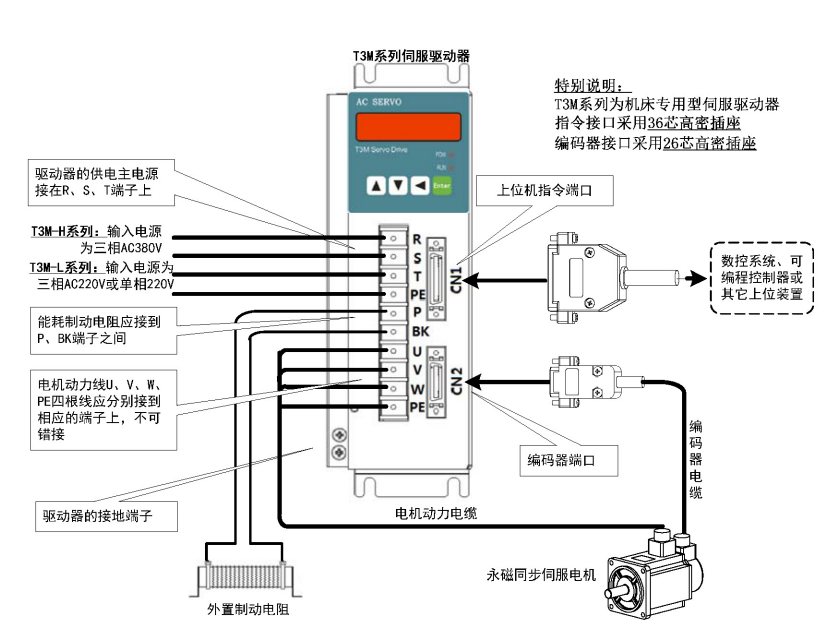

T3M款驅動器除了電源及電機動力線用了更為方便的接線端子外，編碼器線用的26芯高密插座，信號線部分采用36芯高密插座 ，控制接口定義采用機床行業主流的定義方式，客戶可以實現無縫切換； 接線圖如下圖：

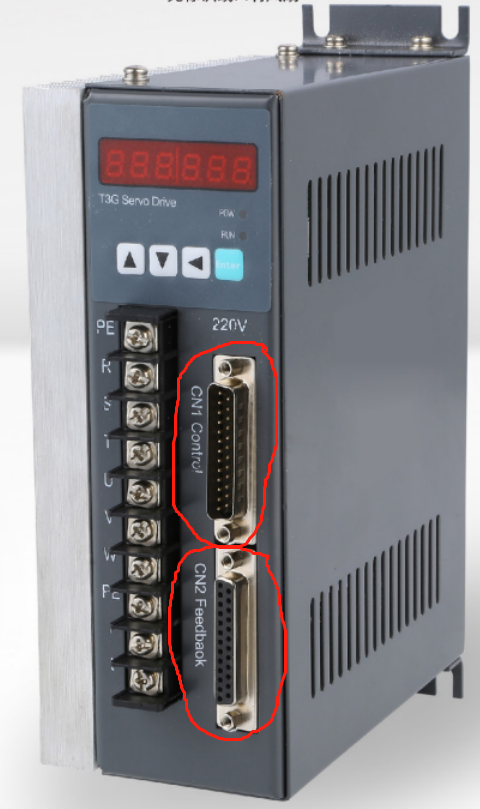

T3G款驅動器，如下圖

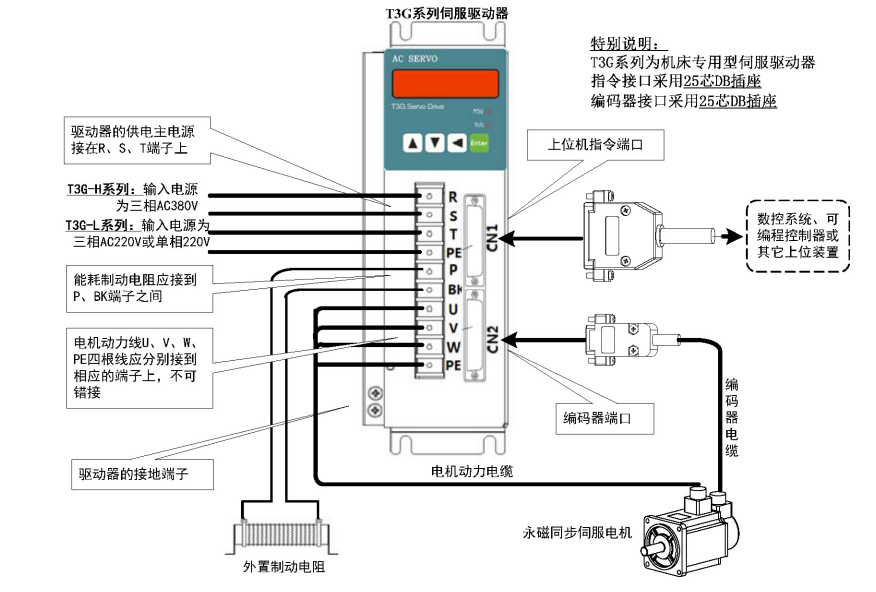

T3G款驅動器電源及電機動力線部分采用和T3M驅動相同的接線端子，區別就是編碼器線用的DB25芯插座，信號線部分采用25芯DB插座 ，控制接口定義采用也是機床行業主流的定義方式。 接線圖如下圖：
所以可以說T3M和T3G款驅動都是針對機床行業客戶專門設計的驅動，可以廣泛用于數控車床、銑床、磨床、加工中心等相關機械伺服軸驅動�？蛻艨梢愿鶕�(jù)的使用需求有針對性的選擇，這3款驅動除了接口不同外，使用方法，應用功能上都沒有什么區別。
|
