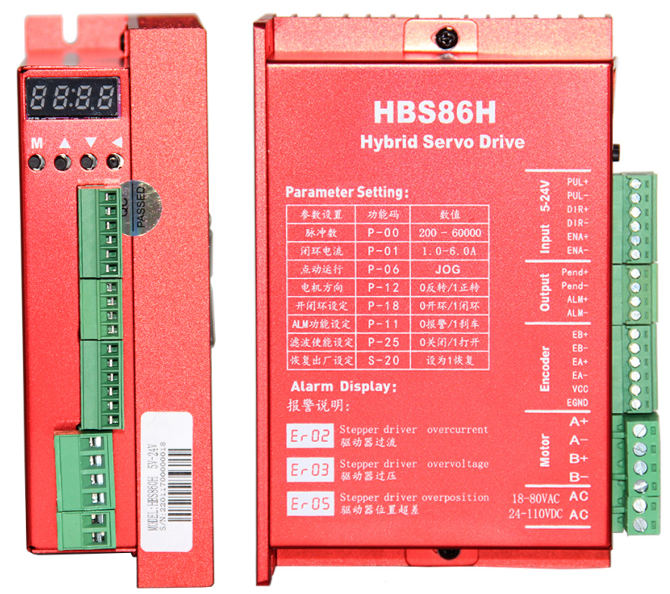

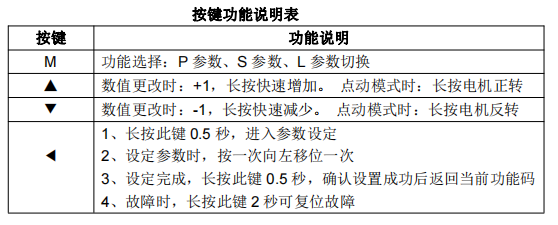

HBS86-LS驅動器的操作面板由 4 個 LED 數碼顯示器和 4 個按鍵 M、▲、▼、◀組成，用來顯示系統各種狀態、參數設置等。

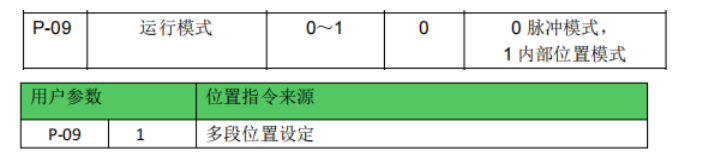

驅動器上電后，使能顯示 run，表示電機已經通電，驅動器正常工作。當電機使能關閉時，顯示 stop。 多段位設置說明 多段位置是指驅動器內部存儲了 8 段位置指令，每段的位移、****運行速度、加減速時間可分別設置。各段之間的等待時間、銜接方式也可根據實際需要進行選擇。 1 運行模式選擇內部位置模式：

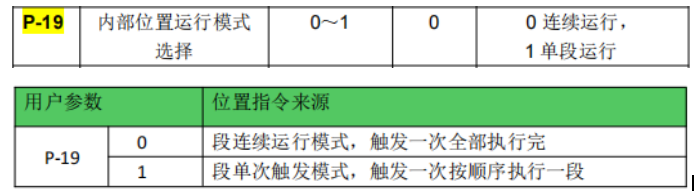

2 內部位置運行模式選擇：

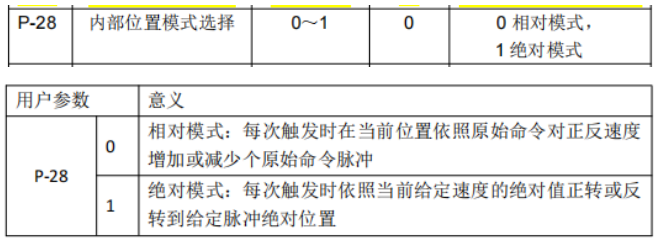

3 內部位置模式選擇; 多段位置模式可依 P-28 設定為相對模式和****模式。

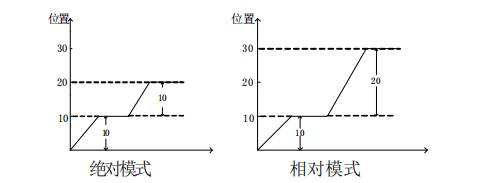

****型與相對型的應用很廣泛，使用者只要只要利用上表即可輕易完成周期性運轉�，F(xiàn)舉例說明，當先給定一 10 脈沖命令，又給定一 20 脈沖命令時，****型和相對型位置路徑圖分別如下所示：

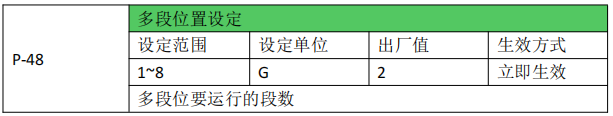

4 多段位置設定： 多段位置模式內部的 8 段位置可以根據實際的需要進行不同的加減速設置，例如：加速減時間、運行速度、內部位置循環次數、給定位置、結束后間隔時間等進行參數設置

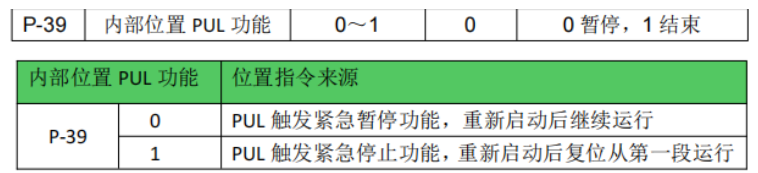

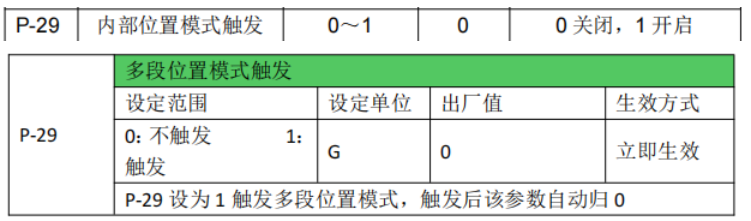

5 多段位置模式觸發條件：

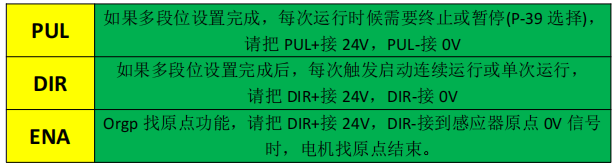

外部端口功能說明;
6 指令來源：
|
