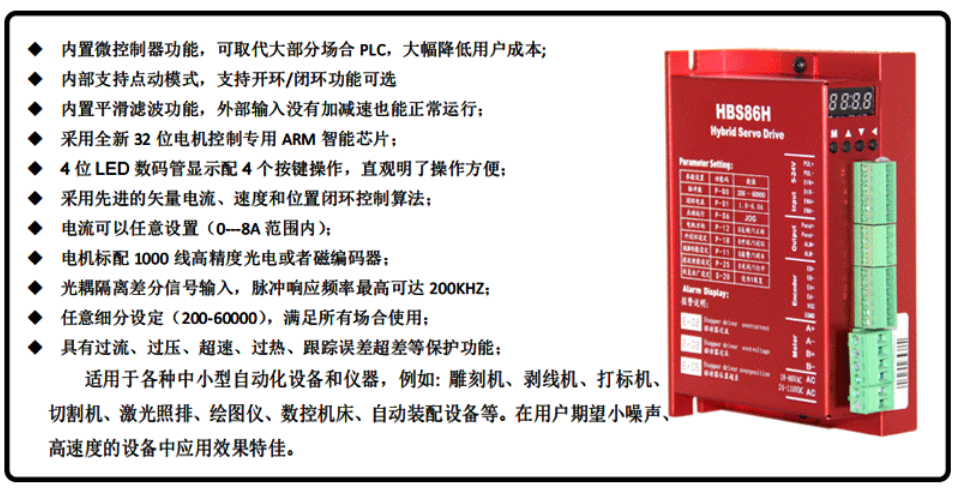

HBS86-LS采用**** ARM 芯片和應用矢量型閉環控制算法，從而****克服開環步進電機丟步的問題，同時能明顯提升電機的高速性能和扭矩輸出，降低電機的發熱和低速共振問題。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。 同時電機安裝尺寸與傳統的 86系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本相比開環步進電機增加不多，僅相當于傳統交流伺服系統的 30-50%。 適用于各種中小型自動化設備和儀器，例如: 雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

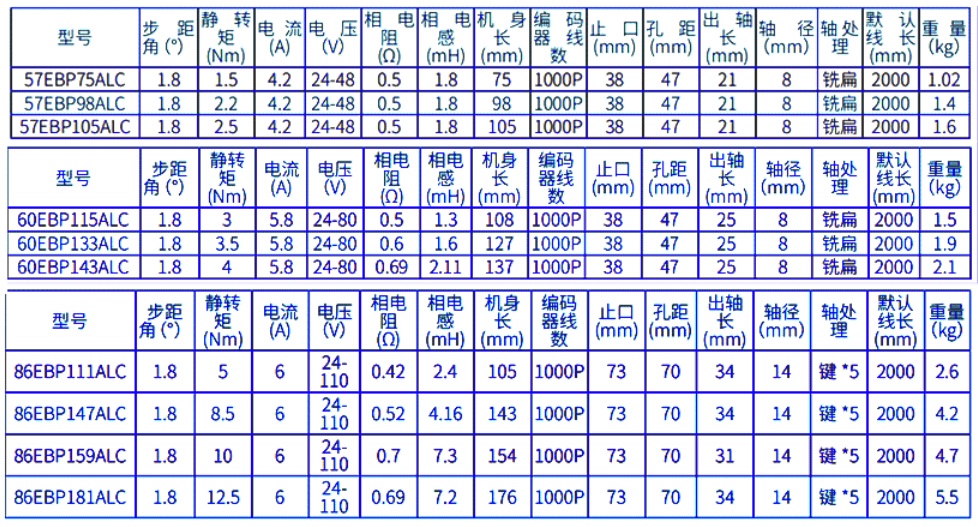

HBS86-LS交流輸入電壓在 AC18V~80V，直流輸入 DC24V~110V 之間都可以正常工作，電源功率不高于 200W,電壓輸入越高、電流設置越大電機扭矩越大，高速性能越好，但電機發熱更大，原則上只要滿足使用，電流設置越小越好。 適配電機如下圖：

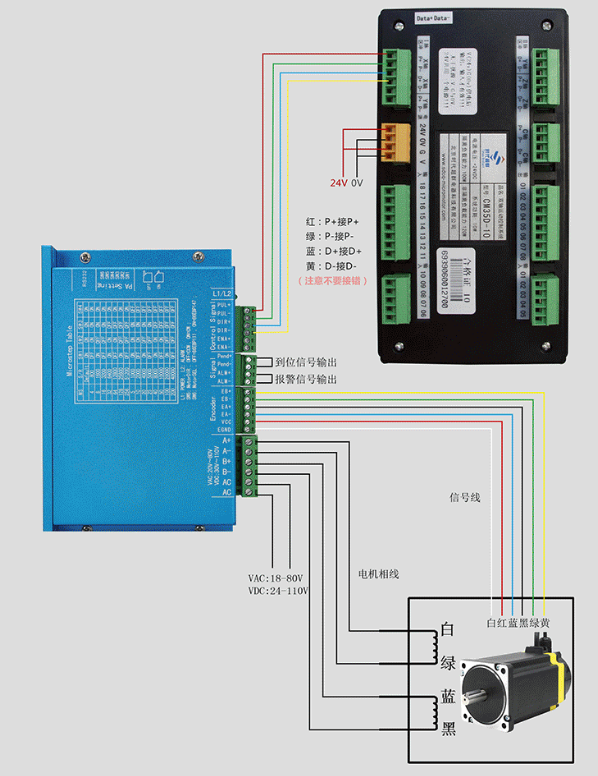

驅動器采用閉環控制模式的時候，需要注意以下事項： 1）接線時要注意嚴格按照電機顏色一一接線； 2）驅動器****不能接 220V； 3）編碼器線供電由驅動器提供，不必單獨供電； 4）控制信號線跟電機相線不能纏繞在一起，信號線****外加屏蔽層； 接線方式如下圖;

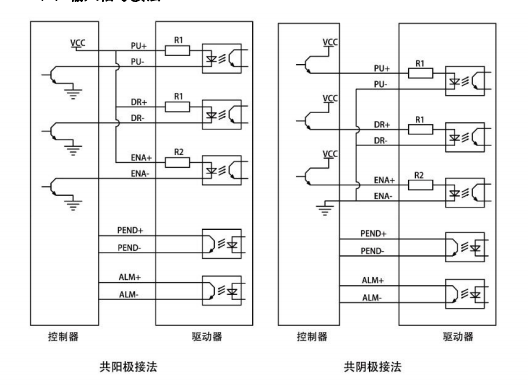

HBS86-LS驅動器信號接口兼容5V-24V，控制器接線的時候不需要串聯電阻。

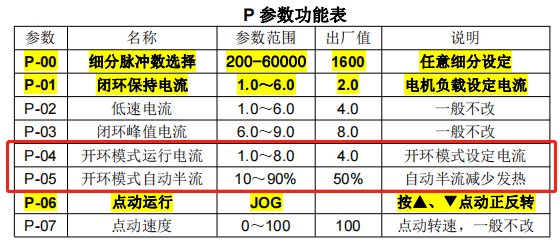

HBS86-LS驅動器增設了開環模式功能，可以對驅動器電流進行設置：

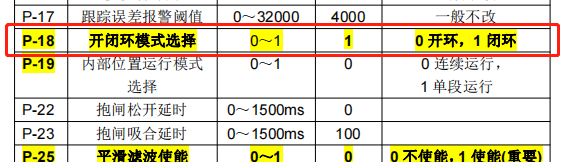

增設這個功能初衷的是當意外情況發生，編碼器故障或者編碼器線接觸不良，可驅動設置開環模式 P-18 為 0(需斷電重啟)，****程度解決客戶問題 。
|
