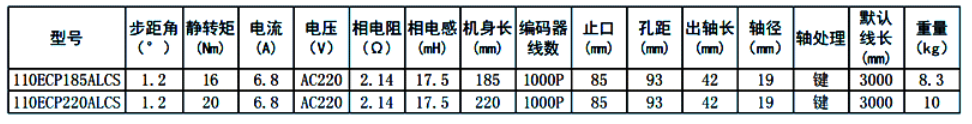

時代超群驅動器ZD-3HE2280AJ電壓范圍80-230VAC,驅動電流0.4～8A 范圍內，16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉），位置控制模式和速度控制模式可選，4位LED數碼管顯示，適配110閉環步進電機，如下表：

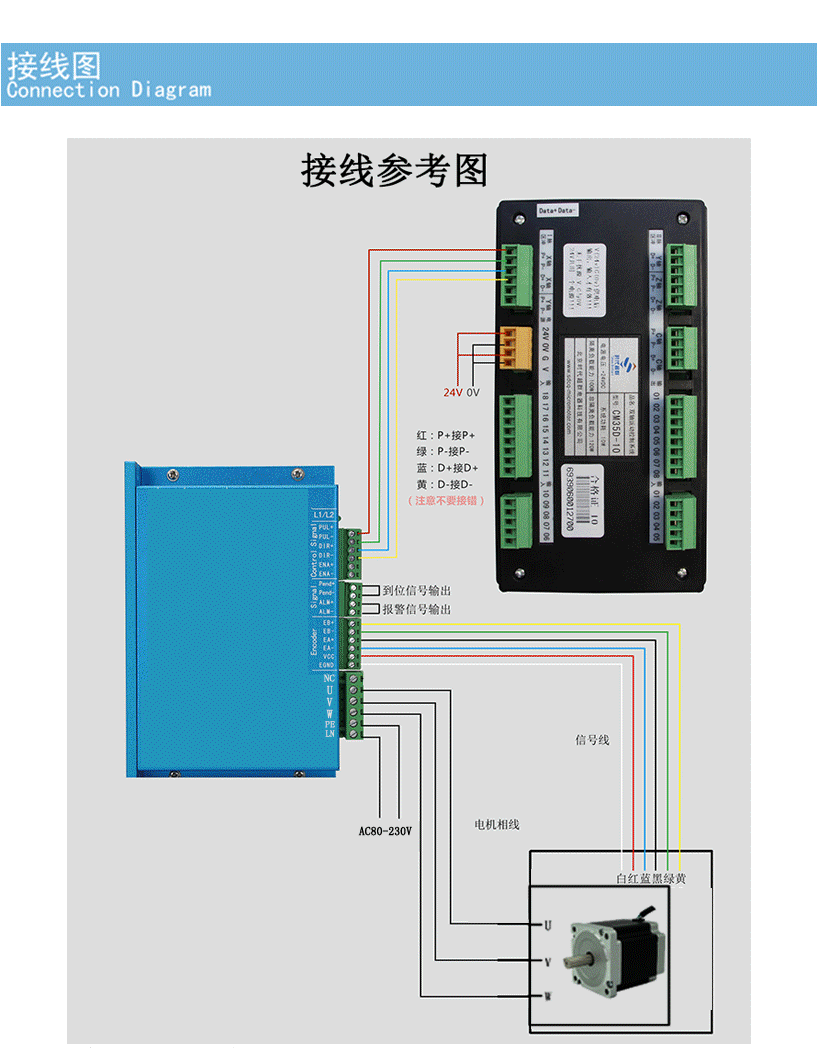

本驅動器適合于各種中小型自動化設備和儀器，例如：木工開料機、線束加工機、激光切割機、高速繪圖儀、數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 驅動接線圖參考圖如下圖：

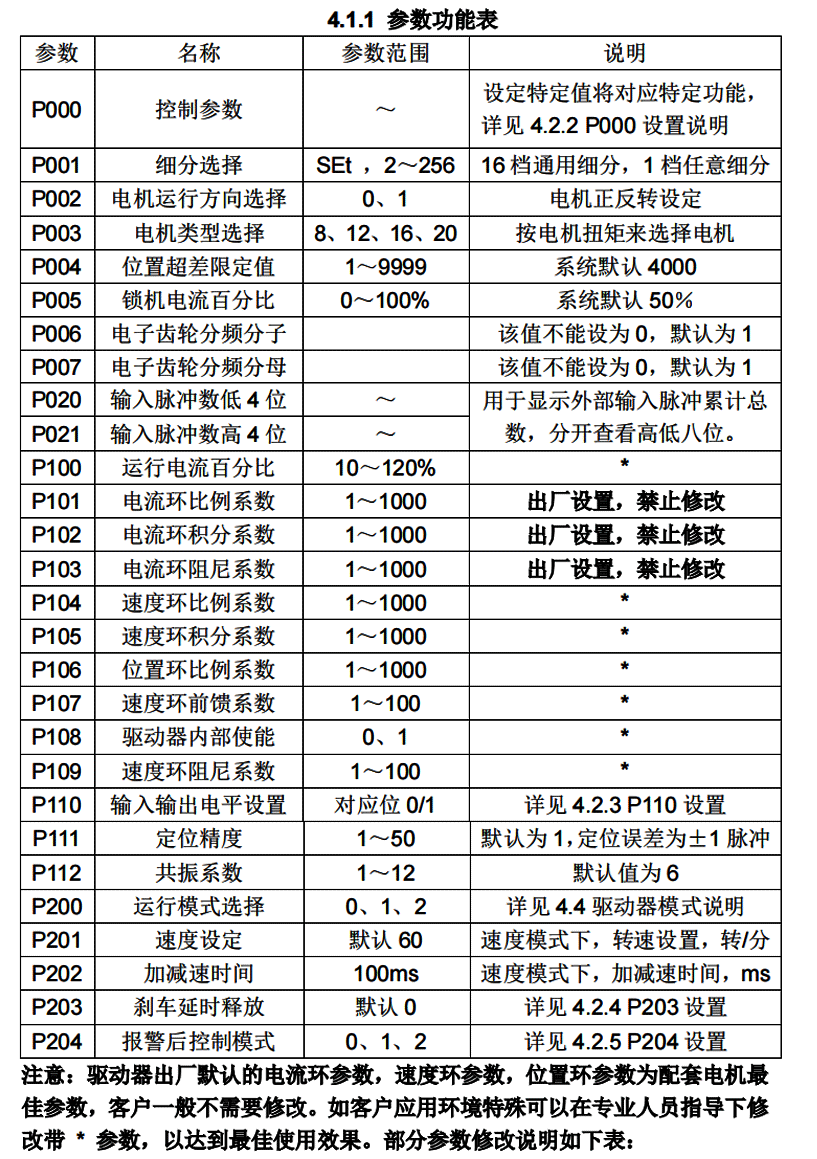

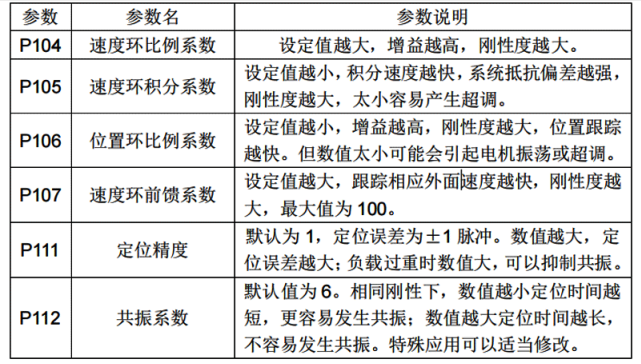

ZD-3HE2280AJ驅動器采用閉環控制模式，并提供了位置控制和速度控制2種控制模式，客戶可以根據自己的需要進行參數設置： 全閉環模式 P200 設置為“0”時，該模式帶電流環，速度環，位置環控制。參數設置詳見參數表4.1.1：

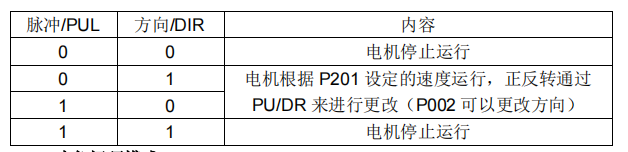

速度模式 P200 設置為“1”時，驅動器運行于速度模式。P201、P202 在模式模式下有效。P201 設定電機的轉速，轉/分鐘。P202 設定加、減速時間，單位 Ms。 控制方式如下表所示：
功角閉環模式 P200 設置為“2”時，驅動器運行于功角閉環模式。在該模式如下參數有差異。
|
