我們都知道直流無刷電機沒有自鎖力，在停機的時候是自由停機。那么如果客戶想讓電機快速停下來，一般如何處理呢，加電磁剎車是個不錯的選項，在斷電的情況下可以保證電機瞬間停下來。防止發生物體突然下滑等意外。

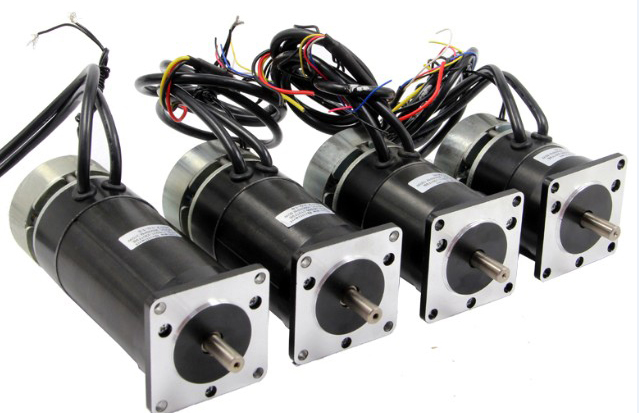

上圖為57系列無刷電機，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用打磨，切削，鉆孔等場合，57系列電機主要有以下幾款。
以上這些產品局可以加電磁剎車

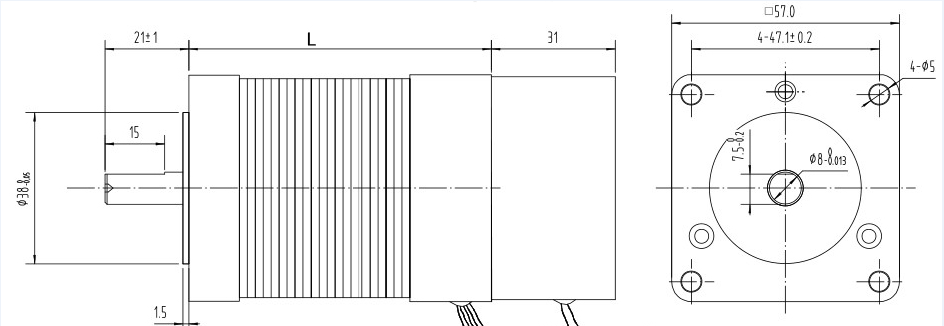

產品尺寸圖如下：
繼電器控制剎車原理圖

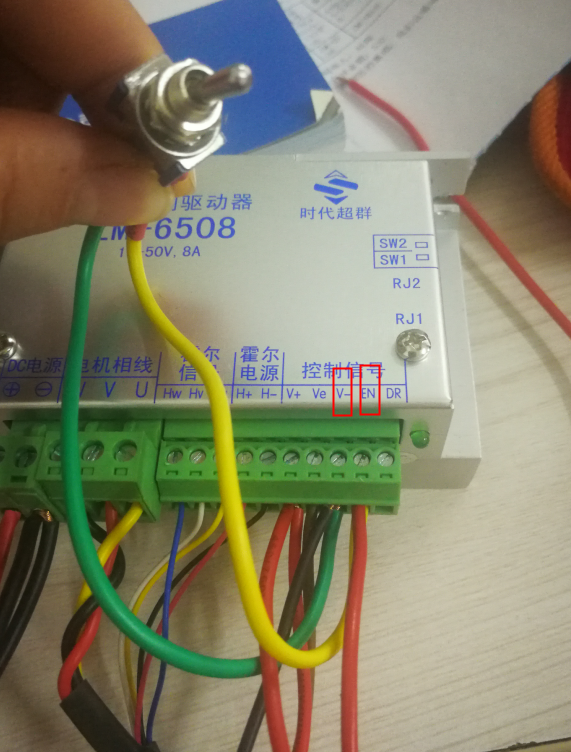

我么拿ZM-6508驅動器來舉例 DC電源通電電壓為電機的電壓，比如電機是24V的，那么DC電源供電就是24V，正負不要接反。

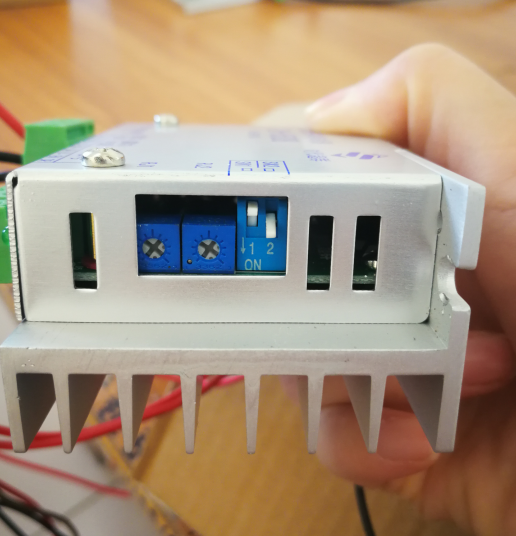

此時SW1撥碼撥到OFF狀態，SW2撥碼撥到ON狀態，V-和EN控制電機的通斷在，V-和EN之間接個開關
由于開關接通的時候，那么剎車就要通電，電機才能運轉，開關斷電的時候，剎車就要斷電讓電機立馬停止轉動，所以此時需要一個繼電器。來鏈接控制端口和剎車的通斷

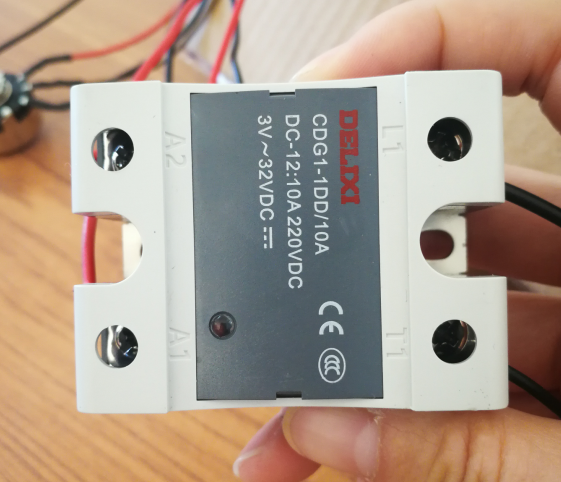

每個廠家繼電器可能不太一樣，就上邊繼電器而言 A1為+，A2為-，L1為+。T1- 當A1和A2導通時（電壓發哪位是3V-32VDC即可，ZM-6508控制端口電壓是5V），L1和T1導通

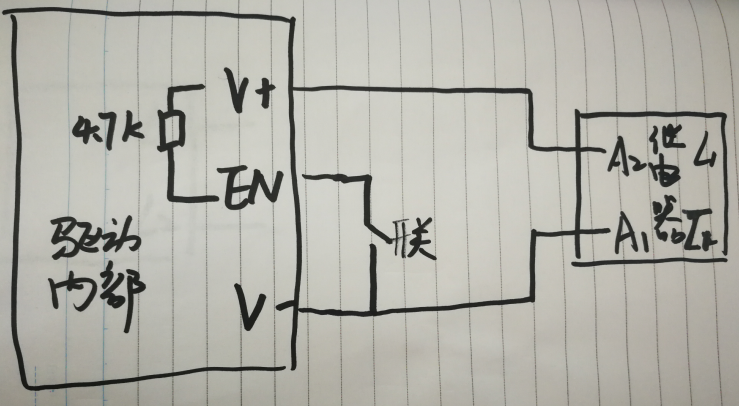

如上圖，驅動器內部V+和EN之間有一個4.7K電阻，在外部控制不接任何電線的時候，EN口有一個5V電壓，當EN和V-短接接通以后。EN口電壓拉低，集電極A1A2接通。從而L1和T1接通。 L1T1端口接通，相當于一個開關，剎車供電24V。具體原理如下

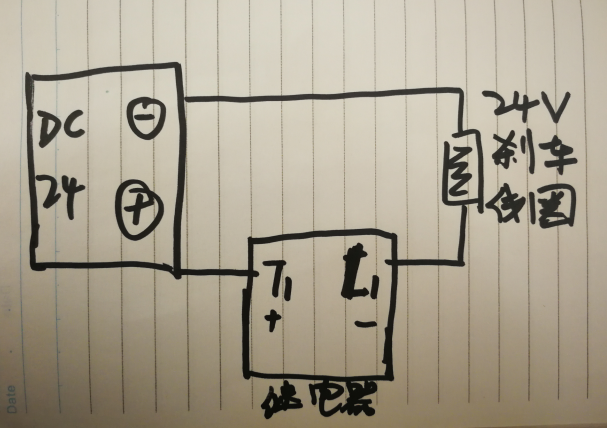

DC24V電源從驅動器的供電電源端口取即可。T1L1的通斷就能控制剎車的通斷。原理就很簡單了
