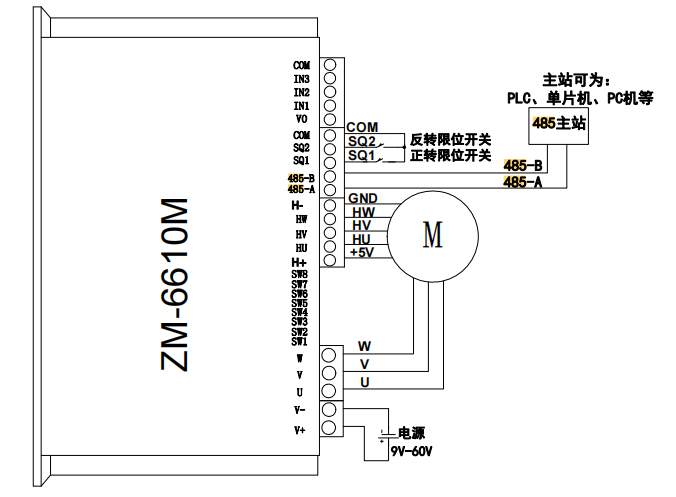

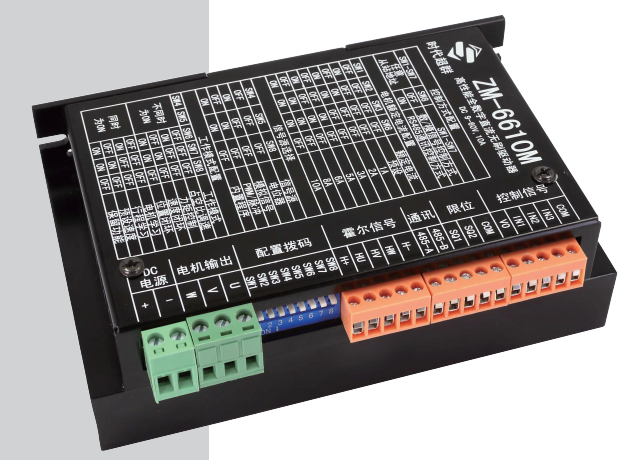

 無刷驅動器ZM-6610M可以通過485通訊實現對電機的控制操作。485 通訊控制的接法如圖：

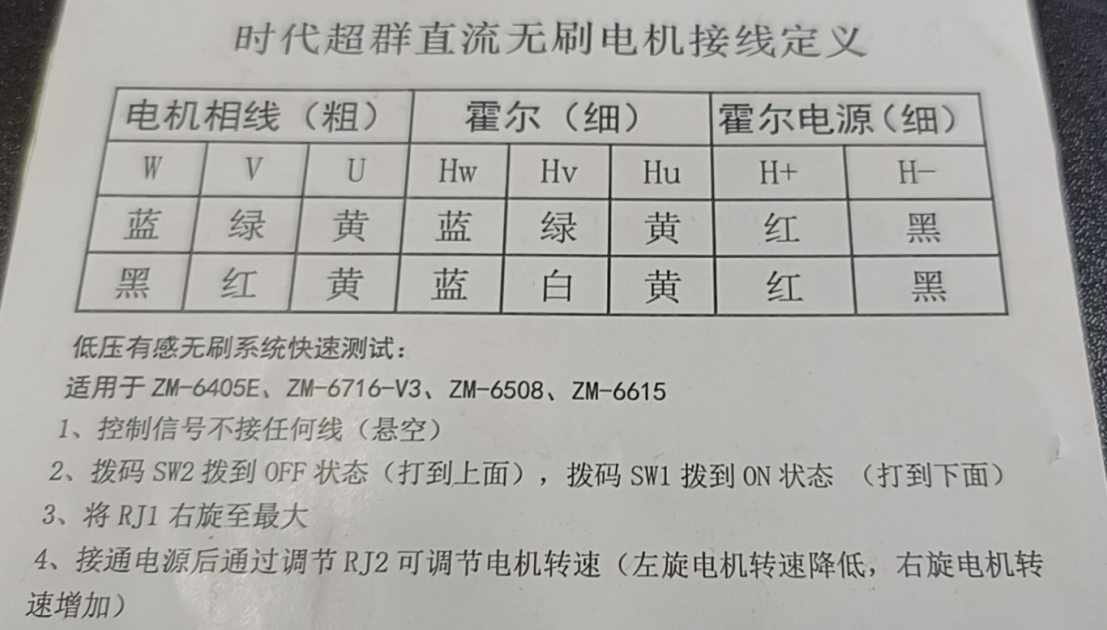

時代超群無刷電機線序定義如下：

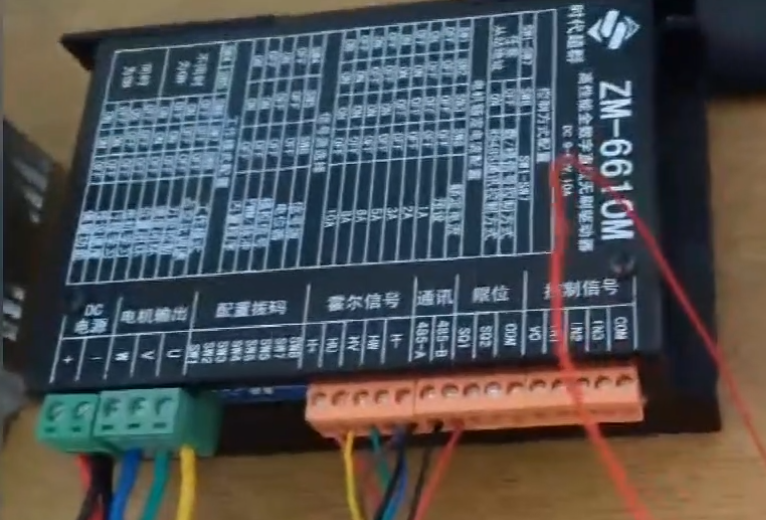

按照電機接線定義及接線圖接線即可,接完線效果如下圖：

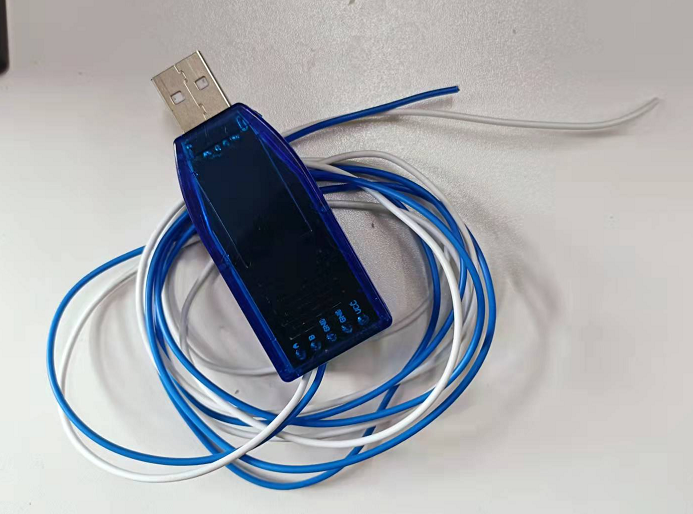

下圖為USB轉接口：

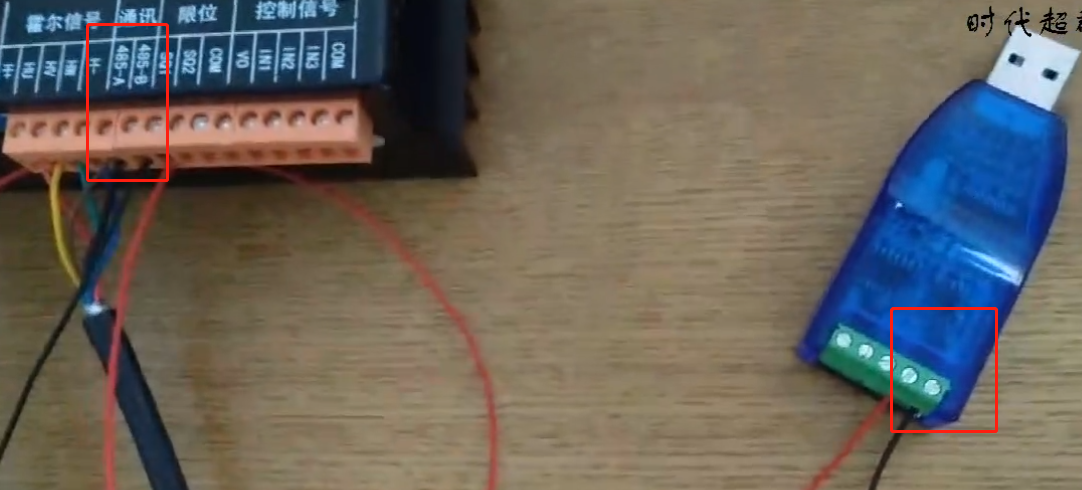

由接線圖我們可以看出，只需接485-A、485-B兩個接口即可，連接轉接口A、B兩個端口，如下圖：

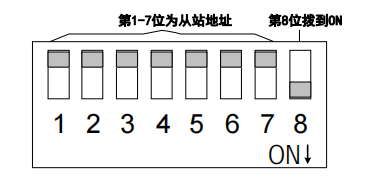

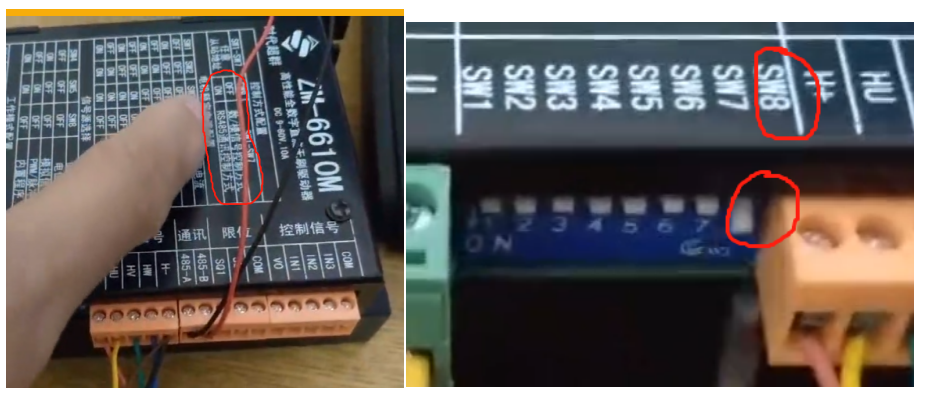

485兩信號線按照A-A、B-B的方式與驅動器的485接口相連。485主站通過Modbus-RTU通訊協議操作驅動器的相關寄存器對電機進行調速、方向控制、位置控制等操作。在 485 通訊控制方式下，驅動器支持占空比調速、速度閉環控制和位置閉環控制。 使用RS485 與驅動器通訊時，通訊參數及設備地址應與驅動器一致。驅動器的Modbus從站設備地址通過撥碼開關第 1～7 位配置；第 8 位為控制方式位，使用 485 通訊控制時第8位應撥到ON,上位機才能使用；撥碼開關的配置如圖所示:
|
