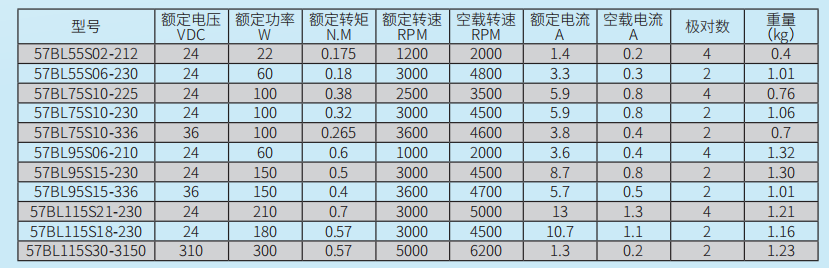

時代超群無刷電機，如下表所示，極對數欄里顯示的極對數有2對極，4對極，無刷電機的極對數與電機的轉子數量有關，在輸出功率不變的情況下，電機的極對數越多，轉速越低，相對的扭矩也就越大。
但是，若我們并不知道電機的極對數，要如何進行判斷呢？我們可以用萬用表測試的方法來判斷電機的極對數，具體操作如下： 工具：無刷電機，無刷驅動器（以ZM-6618為例），萬用表.

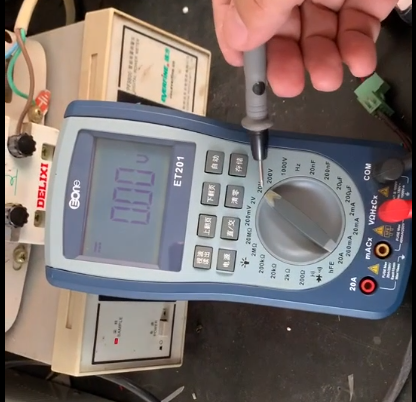

1 無刷驅動器轉速調到最小，萬用表檔位調到直流20V檔，通電，此時電機出于待機狀態，電機軸不轉；

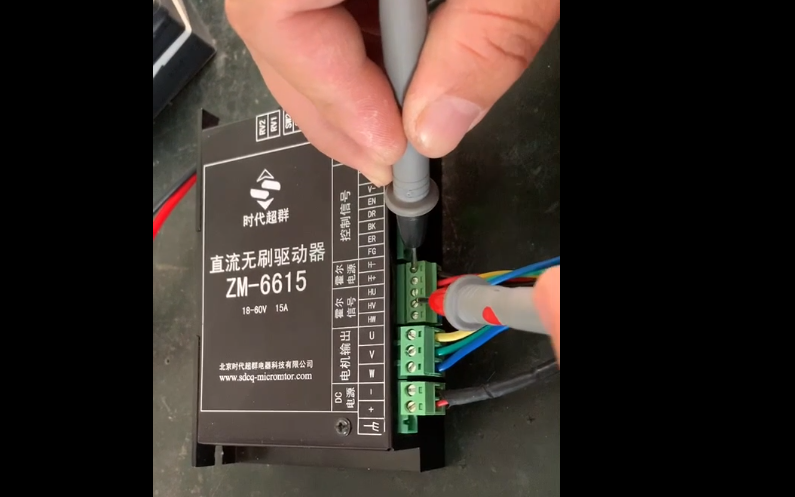

2 萬用表黑表筆接霍爾電源負極，紅表筆接霍爾信號任意一相，如圖（圖中接霍爾信號HV）；

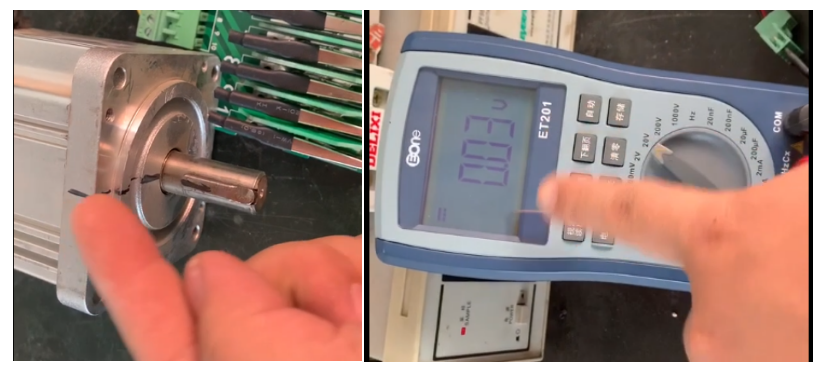

3 電機軸上用筆做一個標記，作為原點，此時，萬用表顯示的電壓為0V;

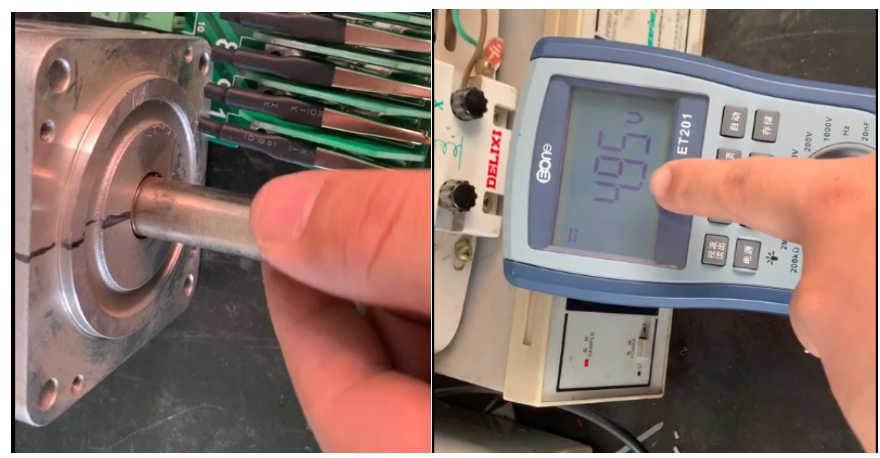

4 電機軸手動轉動一個角度，此時萬用表顯示的電壓有0V變成了5V,此時計數為1；

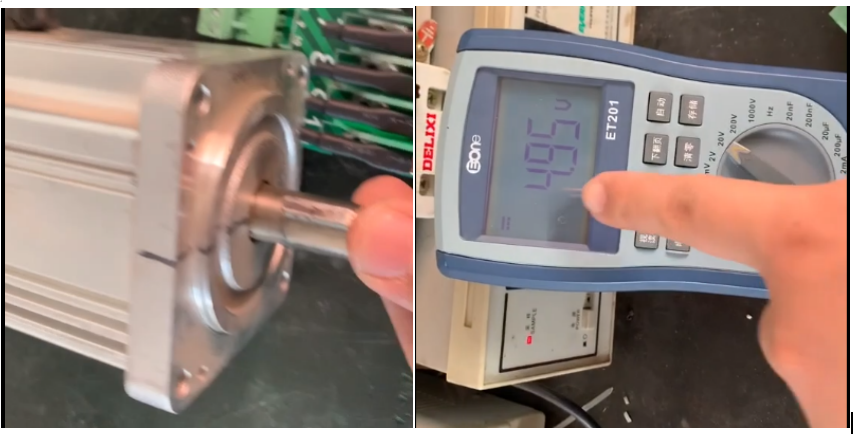

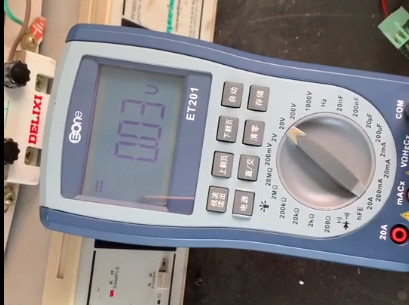

5 繼續擰動電機軸，直到萬用表顯示的電壓有0V再次變?yōu)?/span>5V為止，此時計數為2；依上邊的方法繼續轉動電機軸 ，計數，若出現第三次5V則計數為3，出現第四次5V則計數為4，直到轉回原點，萬用表顯示的電壓為0為止，如下圖：
記錄的萬用表顯示5V的次數即為電機的極對數，記錄了2次，電機極對數即為2對極，記錄了4次，電機極對數即為4對極。
|
