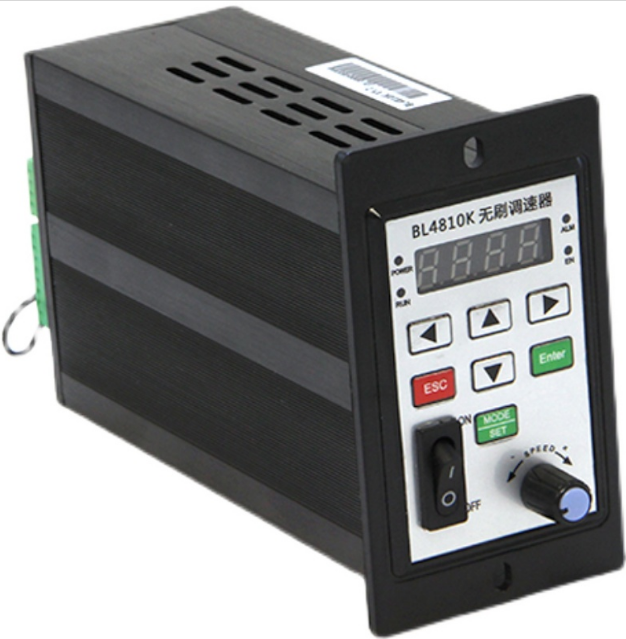

時代超群無刷電機調速ZM-BL4810K,除了具有一般無刷驅動器的功能外，它的優勢就是無需外接電位器即可對電機進行調速的同時，還可以對電機運行參數進行設置,產品如圖：

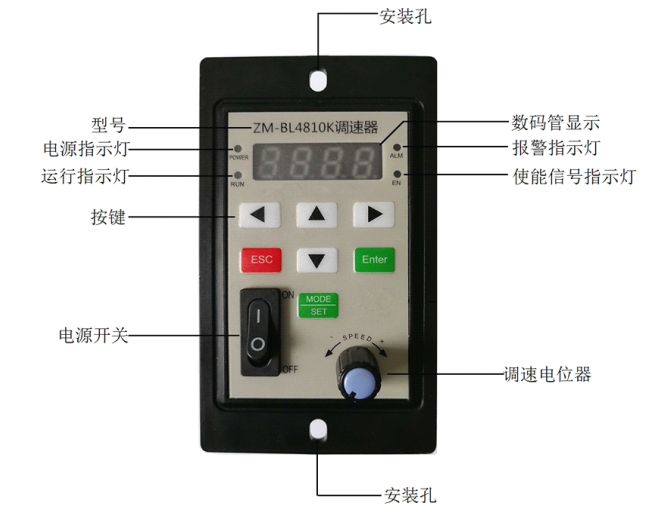

前面板說明如下圖：

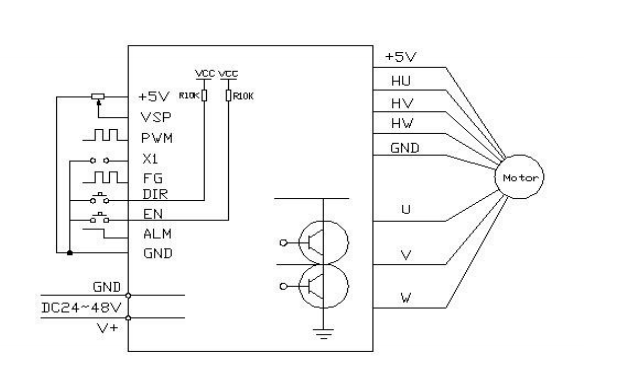

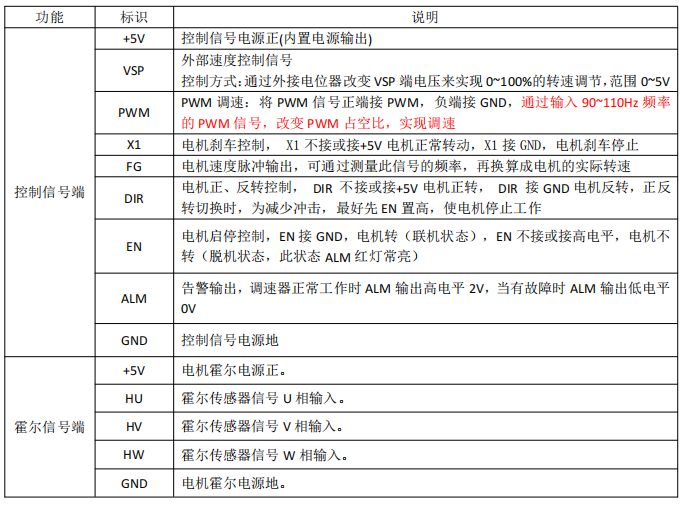

接線圖如下圖;、
設置狀態共 8 個代碼對應如下：

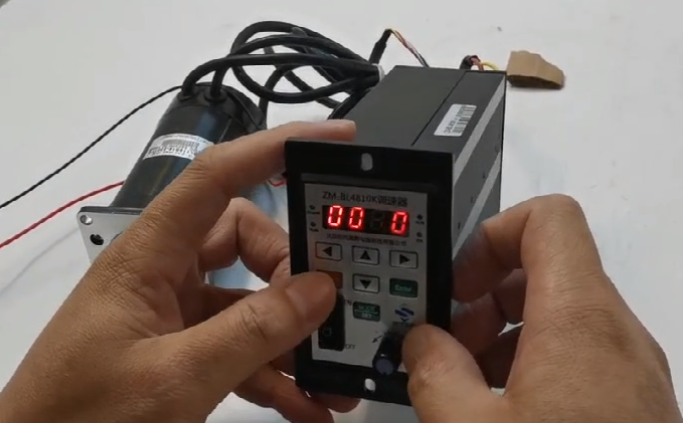

注：無霍爾運行時，無方向控制功能. 設置電機參數的基本操作如下: 1 .按下面板上 MODE/SET鍵進入設置狀態（在電機運行時按下面板上MODE/SET 鍵，可以切換當前是轉速顯示，還是電流顯示。電流顯示為 mA 顯示值,如當前調速器電流為 0.6A, 電流顯示為 600mA）。 2. 進入設置狀態后，四位數碼管的第一位顯示當前參數設置的代碼，并且此代碼閃爍， 此時后三位數碼管熄滅。 3. 通過∧、∨鍵調整不同的設置狀態，來設置不同的參數。通過> 、<鍵調整參數數值的增減； 4. 設置完成后按Enter鍵以確認設置，此時參數代碼停止閃爍，會顯示當前設置最終結果。 5. 按ESC 鍵退出參數設置狀態，數碼管進入顯示當前轉速狀態。 具體設置方法，以設置電機轉速為例,需要調整的參數電機的工作模式開環/閉環（L）,電機的極對數（U）,電機的轉速（A）： 未設置電機參數時，調速表的4個顯示值為0 ，且交替閃爍 ，如下圖：

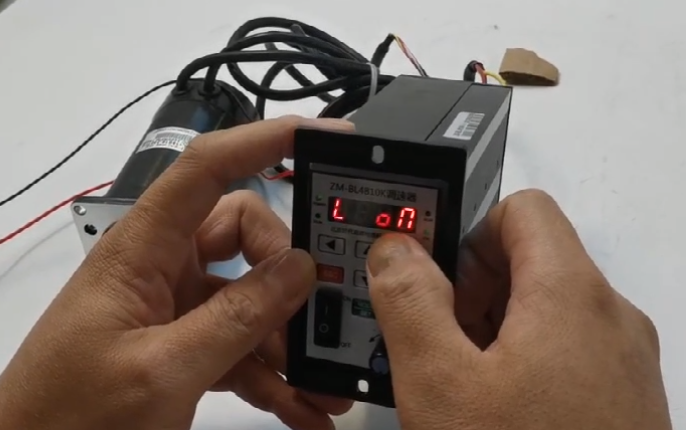

先設置電機工作模式開/閉環模式（參數設置里L(fēng)）,通過面板∧、∨鍵調整調整出參數L，默認OFF（開環模式）,> 、<鍵調整到ON（閉環模式）；效果如下圖，設置完畢,ENTER鍵確認；

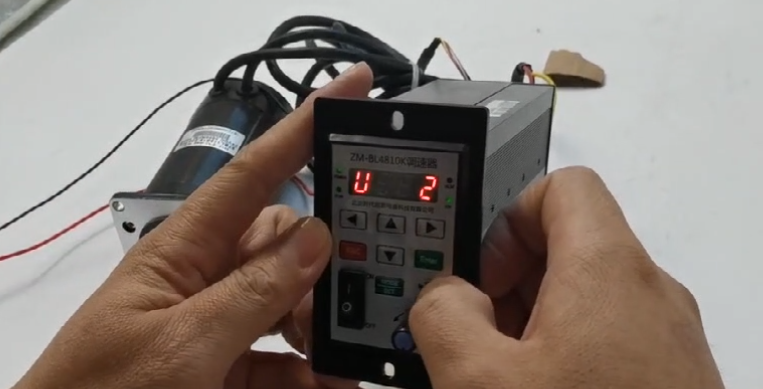

之后我們再設置電機的極對數，面板∧、∨鍵調整調整出參數U,> 、<鍵設置電機的極對數，連接的電機極對數是多少 ，參數設置成多少即可，如果不能確定，可以和電機廠家聯系進行確定，比如說：我們圖中電機極對數是2 ，> 、<鍵設置數值為2，效果如下圖，設置完畢,ENTER鍵確認；

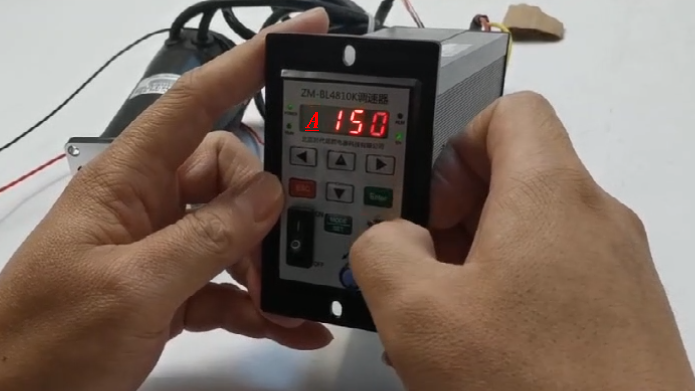

最后我們再設置電機的轉速，同上邊操作一樣面板∧、∨鍵調整調整出參數A,> 、<鍵設置電機的轉速，顯示的數值乘以 10 即為設定的轉速。 注意： 1、恒轉速模式下，設定的轉速必須小于電機的****轉速，才能達到所設定轉速。 由于調速器適配不同客戶、不同轉速的電機，所以調速器上對用戶設定的值不做范圍限定。 2、為適應大多數用戶使用，轉速設置值應大于等于100，否則電機不能進行全速運行。 比如設置電機轉速1500，設置參數即為150，設置完畢,ENTER鍵確認，效果如下圖;

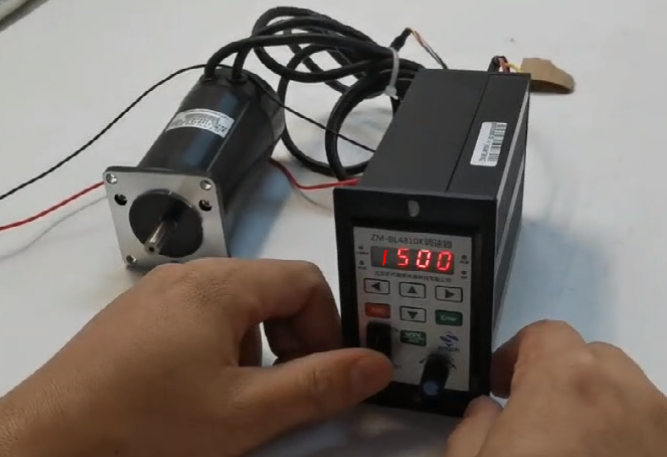

啟動電機，顯示的轉速即為設置的電機轉速，如下圖；
|
