SD300伺服驅動器輸入輸出口應用詳解（LHC）
伺服驅動器的輸入輸出信號是由DB44針信號插頭完成的。

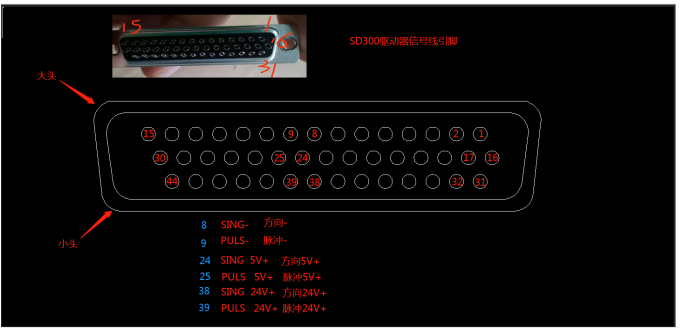

伺服驅動器信號插頭是DB44針見下圖：

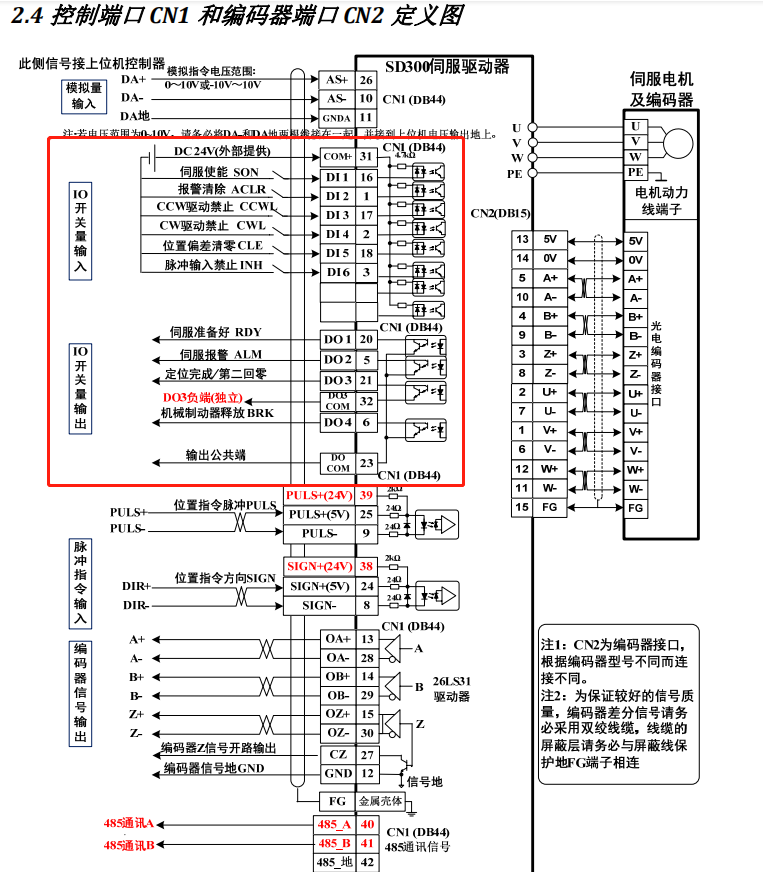

針腳編號由右向左數第一排1-15 第二排16-30 第三排31-44引腳根據功能需要，對應的參數需要設定 伺服驅動器的輸入口有6個，輸入口分別是1 2 3 16 17 18 六個針腳，輸出口有4個 輸出口分別是5 6 20 21 四個針腳。 見下圖

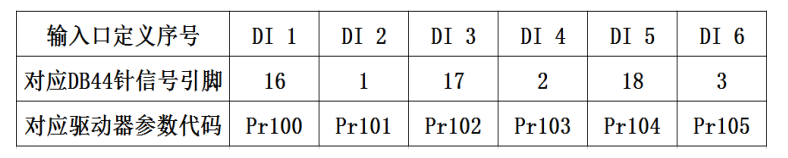

這些輸入口和輸出口都需要通過驅動器的參數設置來達到指定的功能。下面簡單介紹一下輸入口和輸出口的參數代碼之間的關系。 一 輸入口代碼針腳對應表：

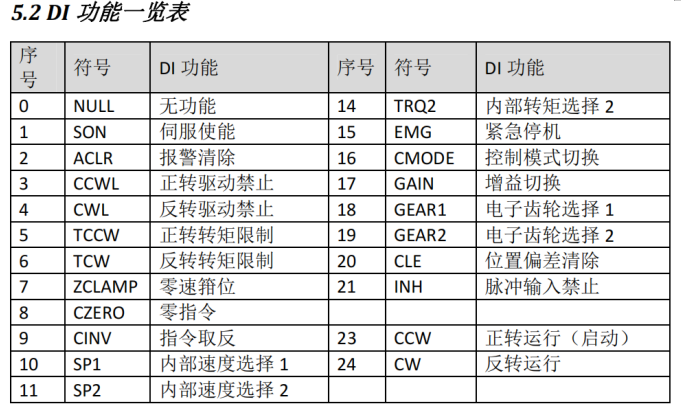

輸入信號舉例： 伺服驅動器的DB44針引腳 1 腳，設置成報警清除功能 首先查輸入口代碼針腳對應表得知 伺服驅動器引腳1對應輸入序號的DI 2 功能， 那么DI 2 的序號又對應驅動器Pr101 這個參數，當我們進入Pr101 這個參數后，把里面的數值設成報警清除功能的代碼序號。通過DI功能一覽表得知代碼序號是2，通過上下箭頭吧序號改成即可。

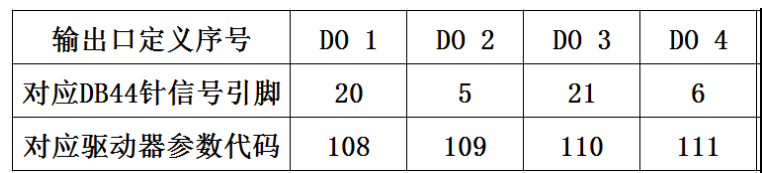

二 輸出口代碼針腳對應表

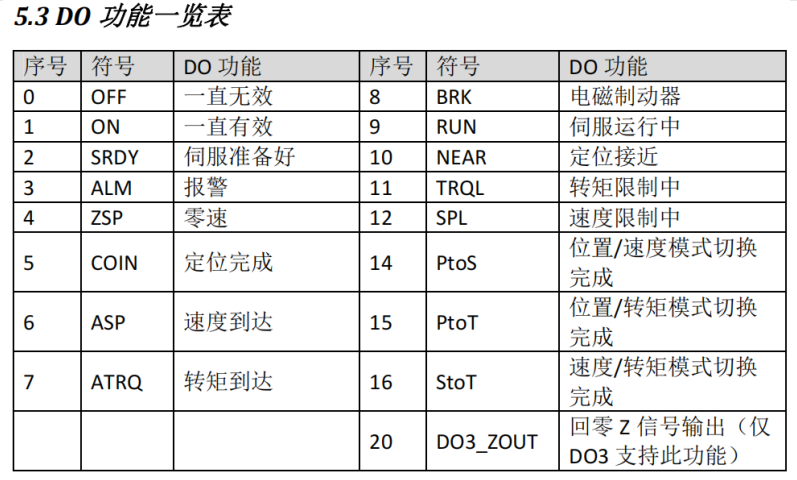

輸出信號舉例： 伺服驅動器的DB44針引腳5腳，設置成報警功能 首先查輸出口代碼針腳對應表得知 伺服驅動器引腳5對應輸入序號的DO 2 功能， 那么DO 2 的序號又對應驅動器Pr109 這個參數，當我們進入Pr109 這個參數后，把里面的數值設成報警的代碼序號。通過DO功能一覽表得知代碼序號是3，通過上下箭頭吧序號改成3即可。 更多功能咨詢我17301218680電話微信同步，關注我抖音dyztiv50eq8p觀看跟多技術視頻
