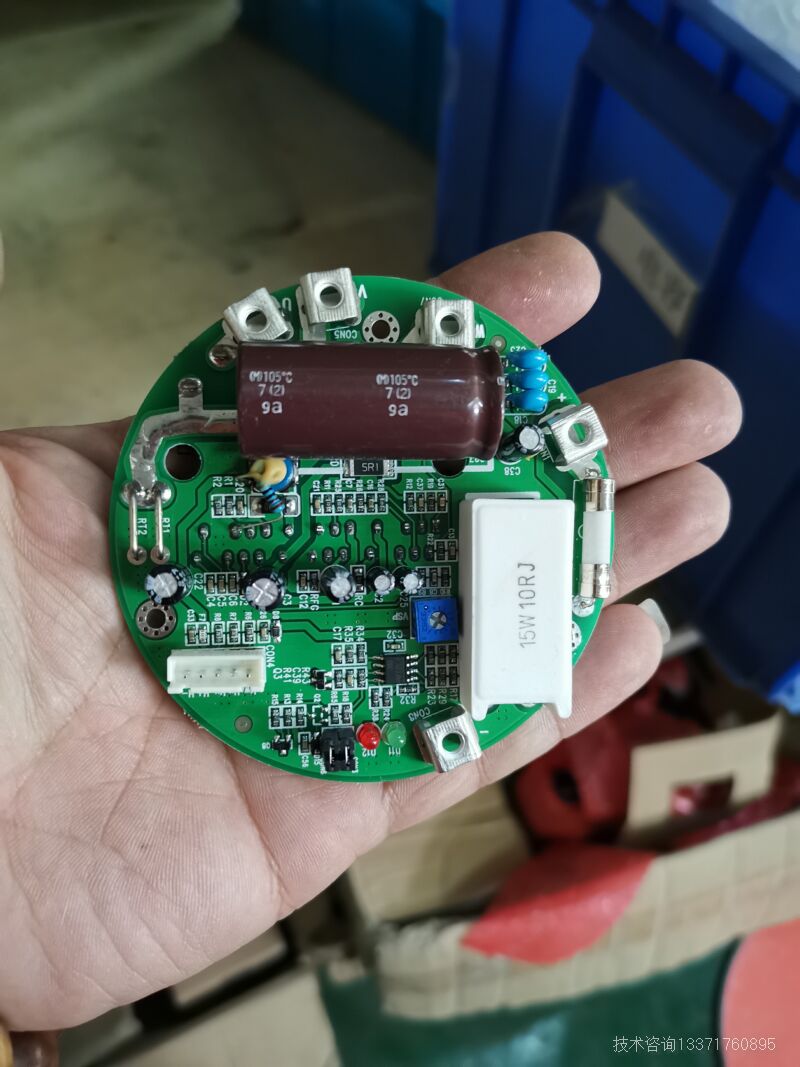

ZM-6630-L是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路
欠電壓(≤18V)、過熱(>150℃)自動保護 堵轉保護時間6秒 霍爾錯誤保護 輸出限流線性可調：4-25A 支持內置電位器、外接電位器、模擬電壓和PWM調速 帶有使能功能 帶有速度反饋信號輸出 帶有電子能耗制動功能 具有緩啟動功能，避免電流過沖，有效保護電機
項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -20 | - | 60 | ℃ | 輸入電壓(DC) | 18 | - | 60 | V | 輸出電流 | 4 | - | 25 | A | 適用電機轉速 | 0 | - | 20000 | rpm | 霍爾信號電壓 | 4.5 | 5 | 5.5 | V | 霍爾驅動電流 | - | 10 | - | mA | 外接調速電位器 | 1K | 10K | 200K | Ω | 模擬調速電壓(Ve) | 0 | 5 | 24 | V | PWM調速信號幅值 | 4.5 | 5 | 24 | V | PWM調速信號占空比 | 0 | 100 | - | % | 控制接口電壓 | H | 4.5 | 5 | 24 | V | L | 0 | 0 | 0.5 | V | 控制接口識別內阻 | 0 | 100 | 2k | Ω |

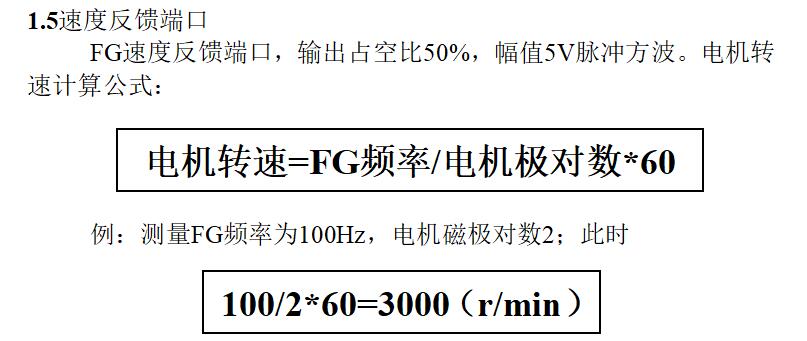

帶有速度反饋端口，可實時監測電機轉速。

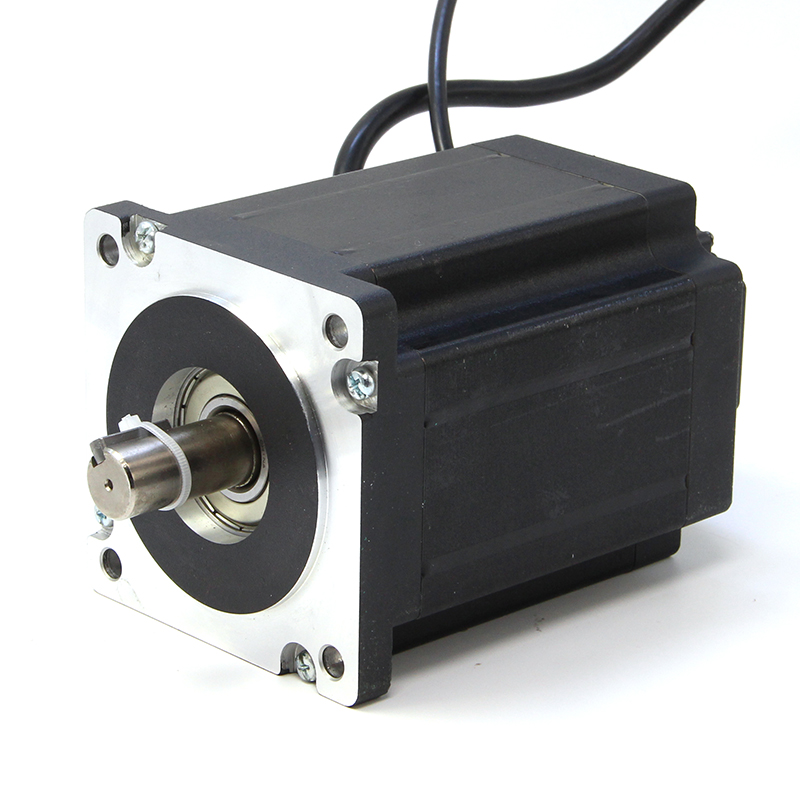

可與電機組裝為一體式無刷電機，具有體積小，安裝方便，用簡單等優點。

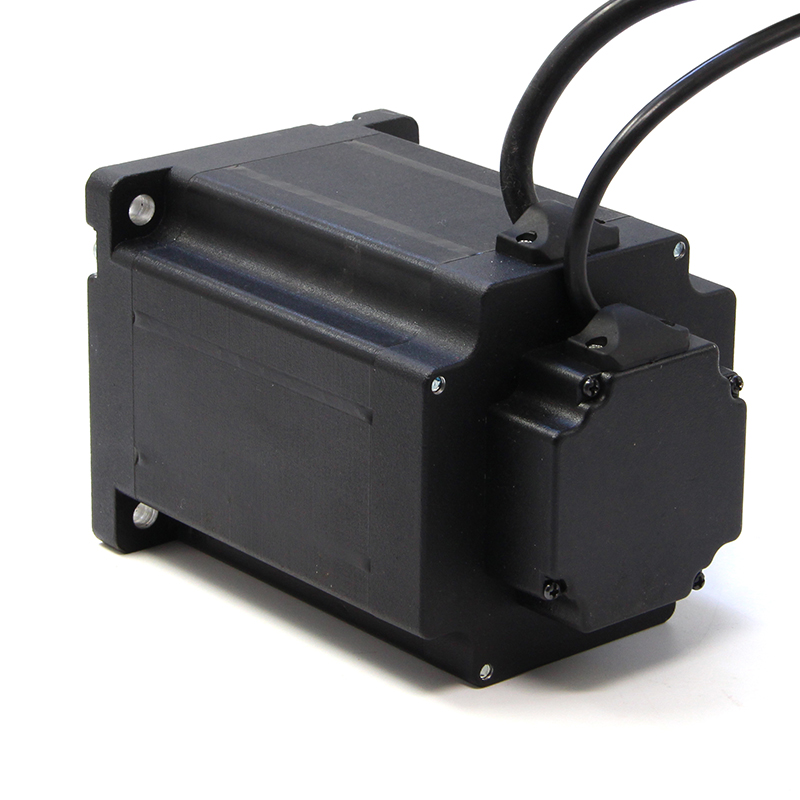

內置式一體化電機驅動器。
關于更多新品消息請與我聯系
|
