上圖為42直流無刷電機42BL50S03-230TR9，電壓24V，功率30W，轉速3000轉，極對數為4對級，額定電流2.3A,電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍.具體參數如下：
配套的ZM-6505驅動是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器
那么怎么控制這個無刷套裝的啟動停止和正反轉呢？原理圖如下：
接雙控開關(三檔自鎖)控制正反轉和啟停

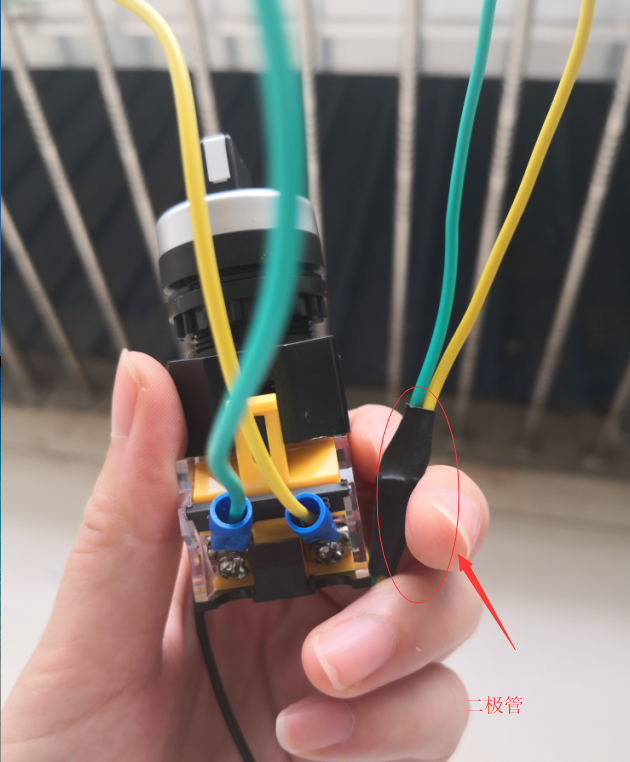

ZM-6505,是V-和DR短接電機是一個方向，斷開是另外一個方向，而V-和EN短接是啟動，V-和EN斷開是停止，那么接三檔自鎖開關就需要一個下邊的小電路，串一個二極管來實現，左轉正傳，中間停，右轉反轉。

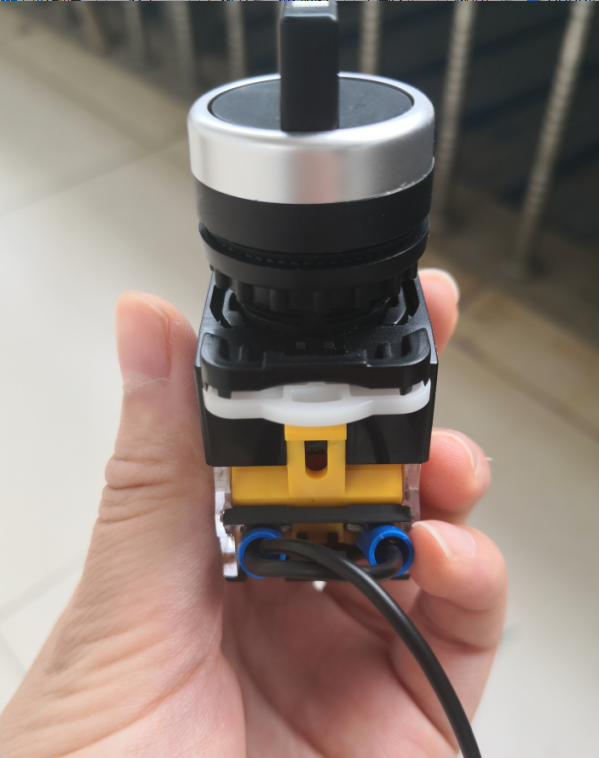

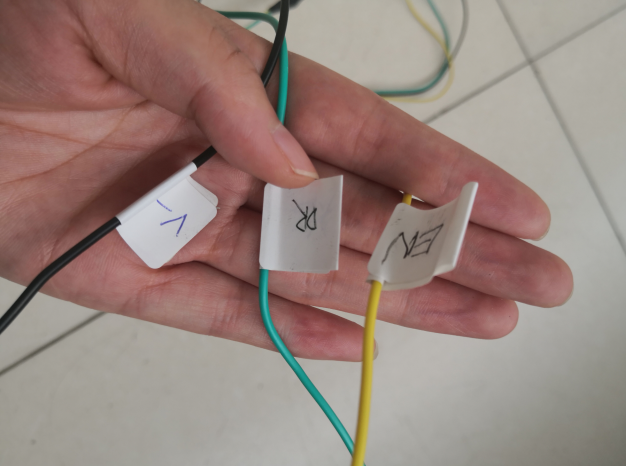

實物接線圖
