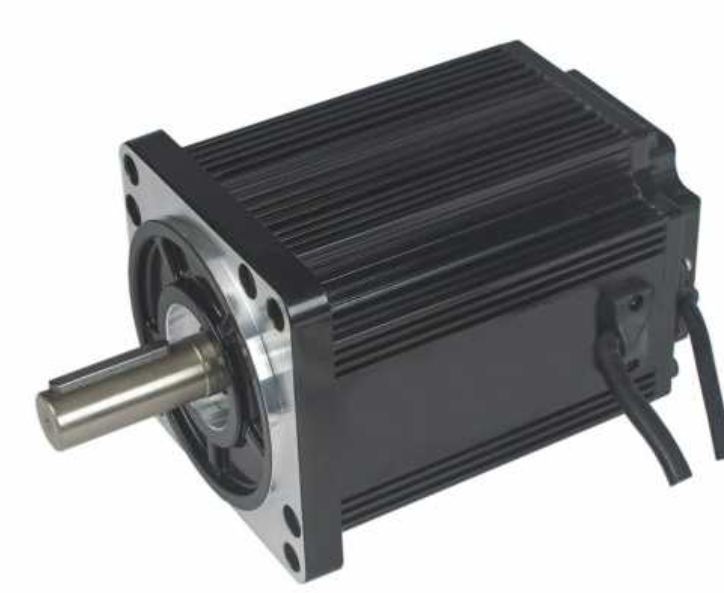

上圖是一款時代超群100系列法蘭直流無刷電機電機功率800W，轉速2000轉，額定扭矩4NM，峰值扭矩可以達到12NM，電機極對數4，機身長度150MM，電機軸徑19，重量4.5KG，帶霍爾傳感器，廣泛應用于打磨，切削，鉆孔等領域 技術參數如下：

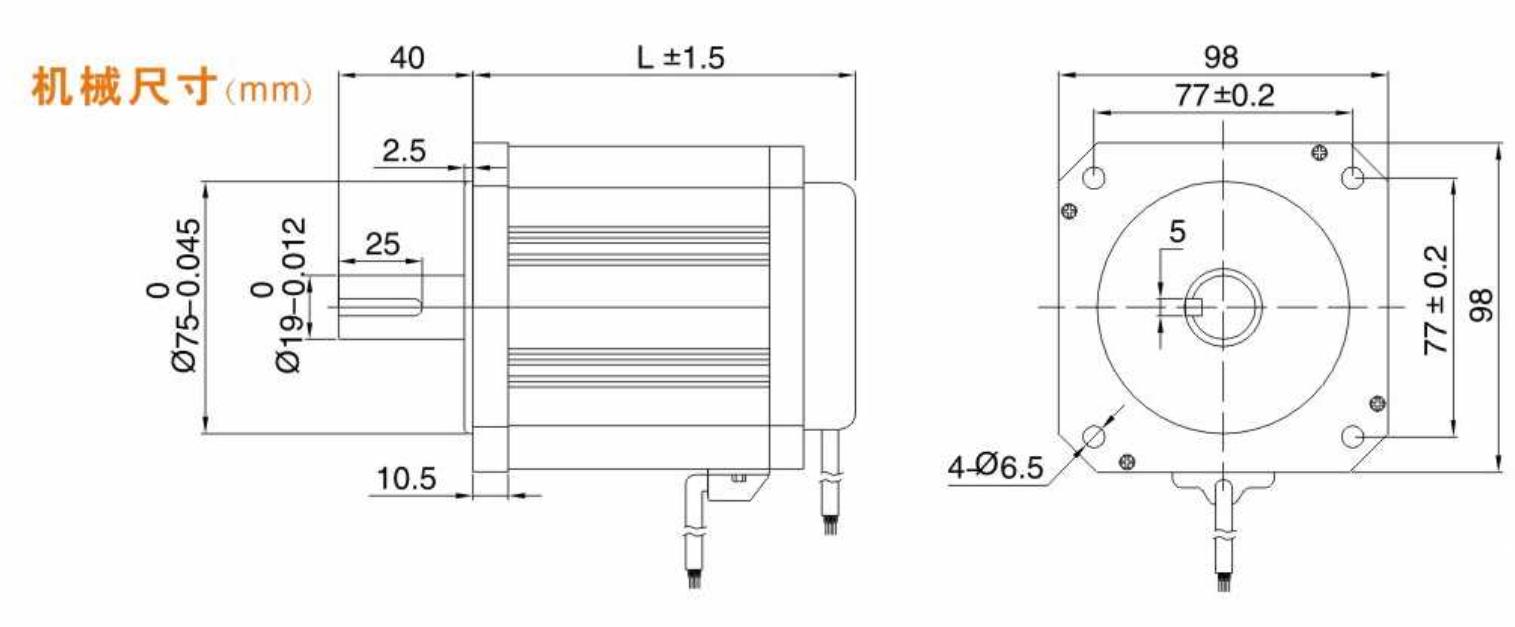

機械尺寸圖如下：

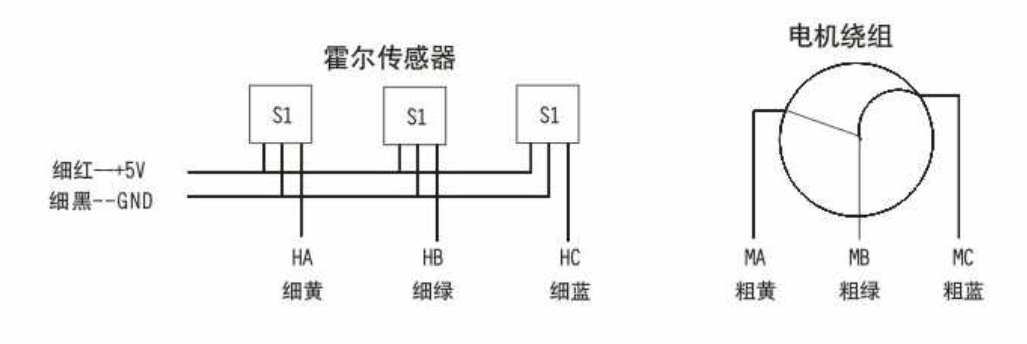

原理接線圖：
那么如何給這款電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。800W/310V=2.58A,選配的驅動為220V輸入。電流大于峰值電流(2.58A的2倍左右)，選擇ZM-7210A（電流最/大10A）效果是比較好的。
ZM-7210A直流無刷電機驅動器是我公司推出的，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。 本產品適合驅動輸入電流在10A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
ZM-7210A 版本 SD03（紅色中性版本程序）
1、增加EN解保護功能(驅動器故障時,排除故障后無需斷電再次接通使能，驅動器正常運行) 2、FG端口改為報警端口，低電平報警。
