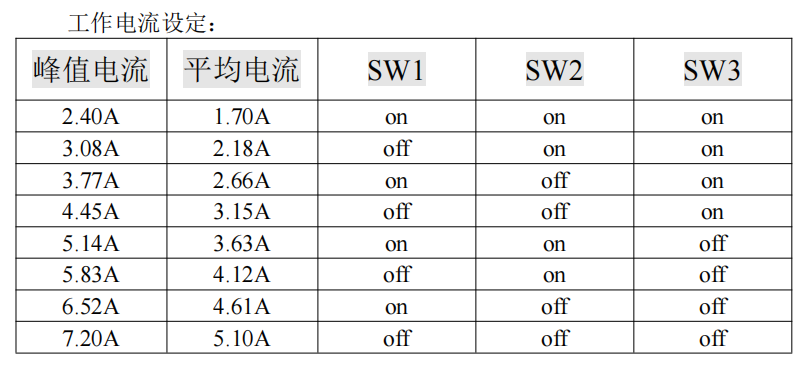

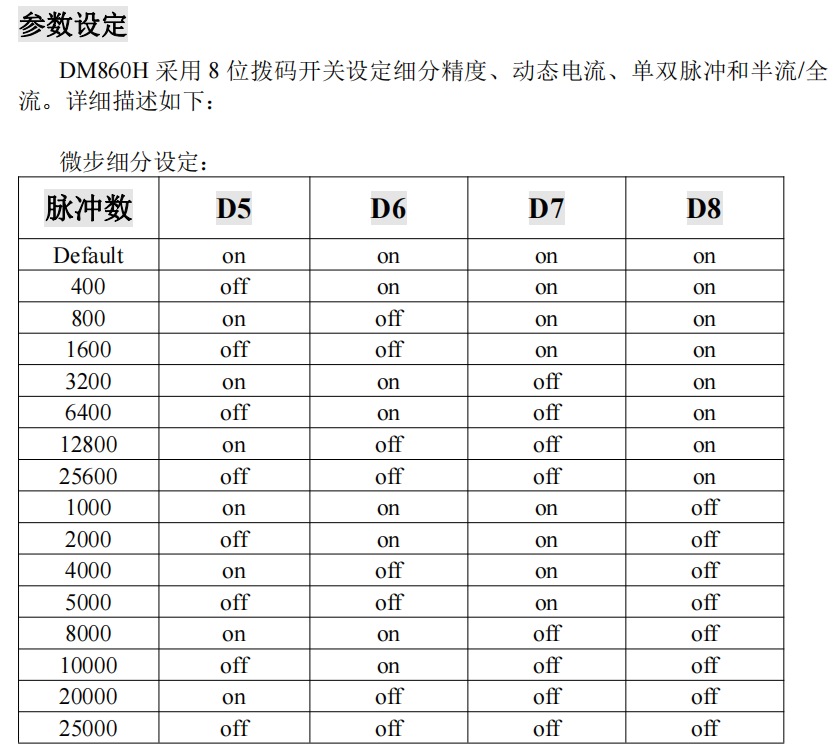

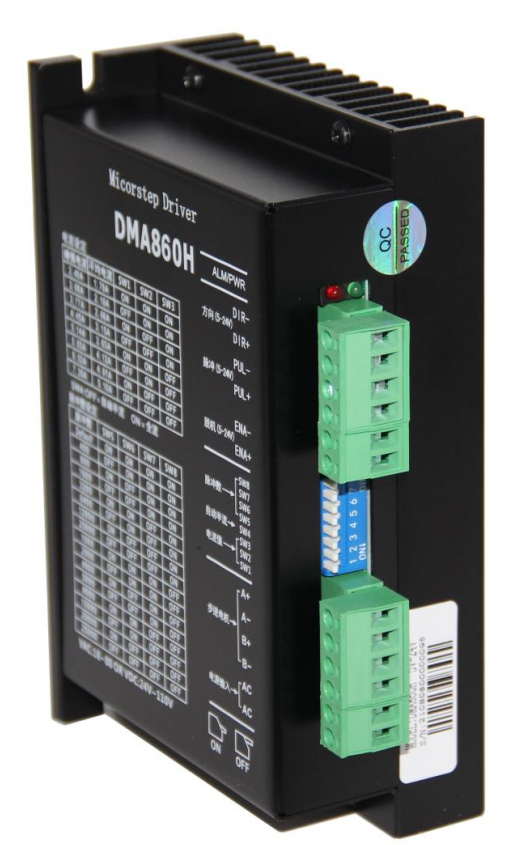

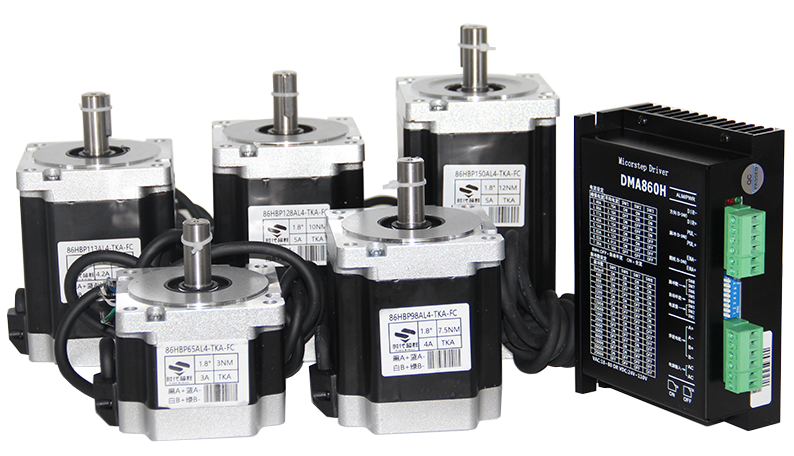

DM860H 驅動器，主要驅動 57、86 型兩相混合式步進電機。微步細分為 15種，****步數(shù)為 25600 步/轉；工作峰值電流范圍為 2.4A-7.2A，輸出電流共 8種，電流分辨率約為 0.7A；具有半流，過壓、過流等保護電路。本驅動器為交直流供電，工作范圍為 AC20V-80V，直流 DC24V-110V。

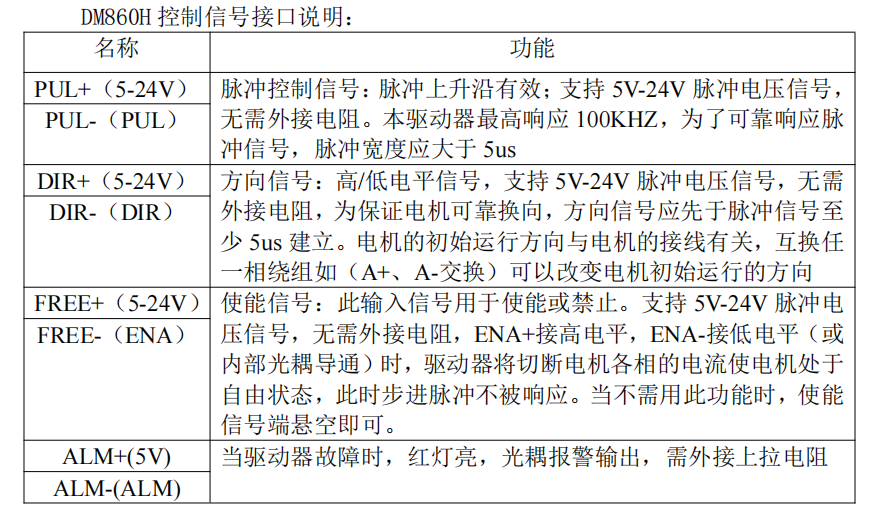

控制信號接口電路

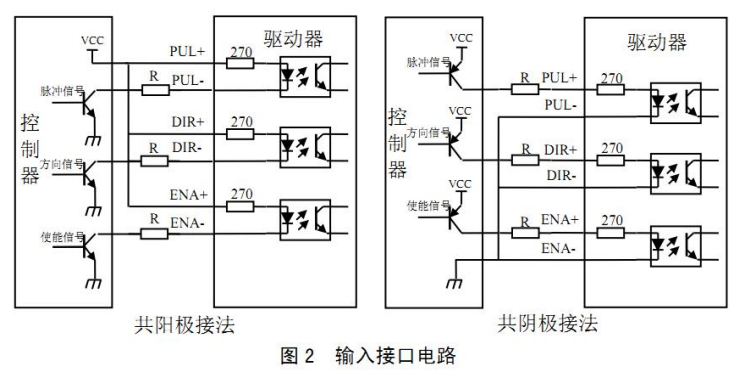

DM860H 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號�，F(xiàn)在以集電極開路和 PNP 輸出為例，接口電路示意圖如下：
注意: 脈沖電壓 5V-24V 通用，用戶無需串電阻
