之前有客戶問我低壓伺服有沒有內置式的，今天給大家講下永磁伺服電機內嵌式和表貼式的區別。

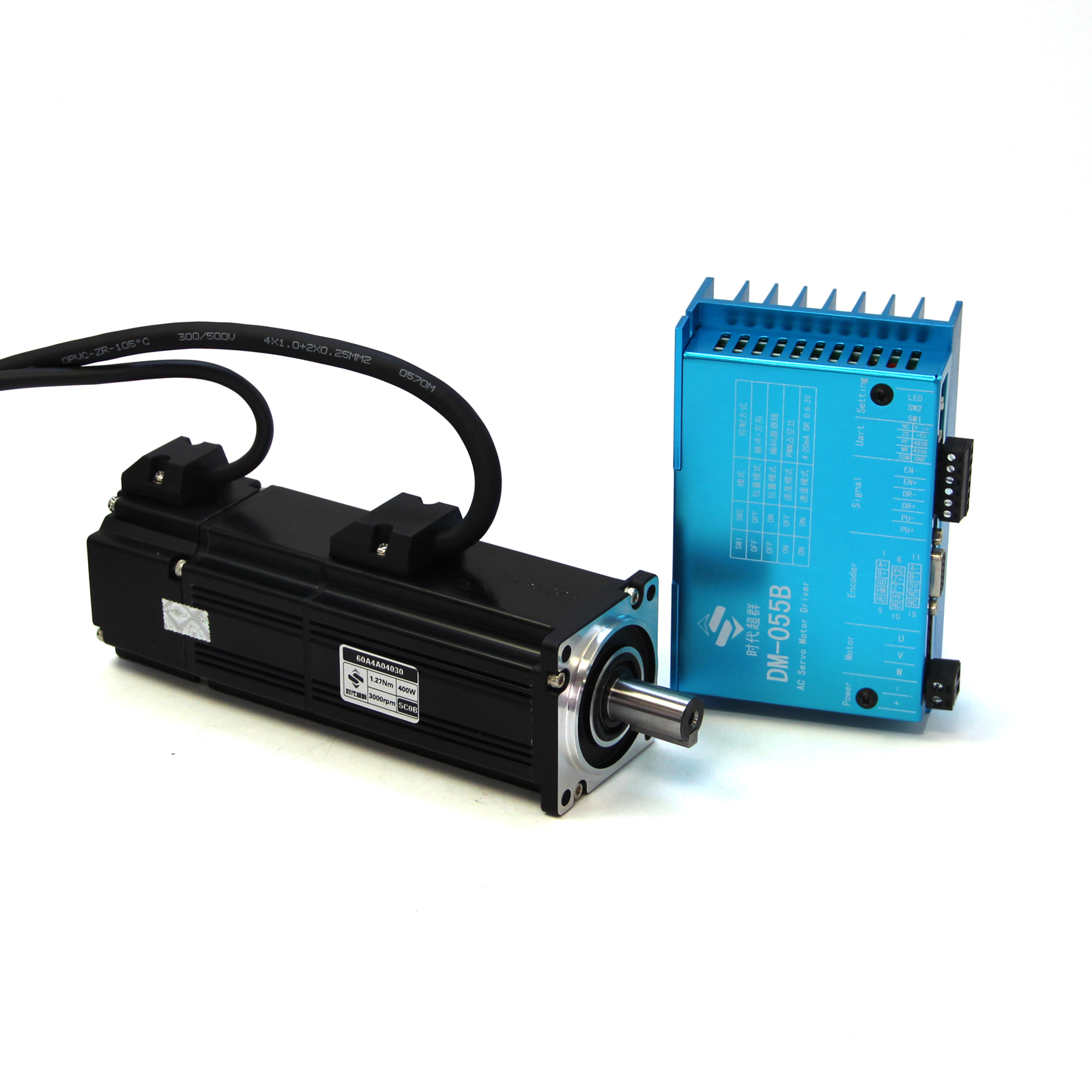

上圖中是60低壓伺服，200W和400W兩款電機都是內置式的，所謂內置式和表貼式其實就是結構不同，內置式應該叫內嵌式，就是把電機內部轉子內嵌在永磁體，永磁體外表面與定子鐵心內圓之間有鐵磁物質制成的極靴，可以保護永磁體。這種永磁電機的重要特點是直、交軸的主電感不相等。因此，這兩種電機的性能有所不同，內嵌式結構扭矩更大，退磁風險更低。 表貼式永磁同步電動機中，永磁體通常呈瓦片形，并位于轉子鐵心的外表面上，這種電機的重要特點是直、交軸的主電感相等，表貼式永磁同步電機永磁體的用量較小磁鏈諧波分量較少，更容易產生正弦波磁動勢，內置式能夠產生較大的電感、轉矩與懸浮力。
應用方面 1.控制策略上：內置式：采用MTP+A弱磁控制比較多 表貼式：id=0 矢量控制比較多 2.應用領域上 表貼式永磁同步電機的應用場合大多是工業控制類，內置式多用于電動汽車，似乎在說明內 置式功率密度強于表貼式，而表貼式控制性能強于內置式。 3.dq軸電感上 表貼式永磁同步電機d、q軸電感相等； 內置式永磁同步電機d、q軸電感不等，且Lq大于Ld； 時代超群：沙工 聯系電話：15810841830 淘寶店鋪：時代超群驅控直銷店
|
