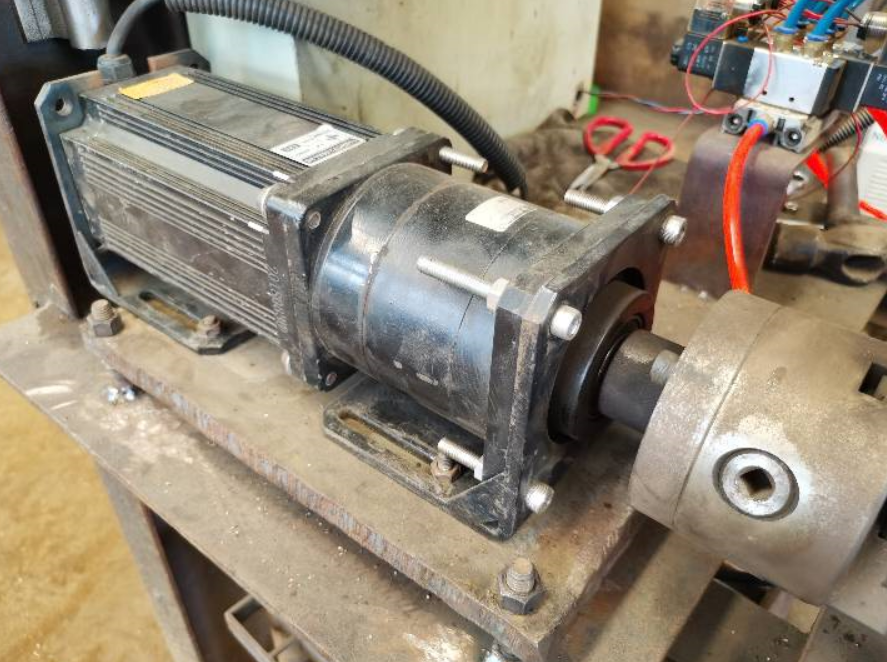

上圖設備中的產品為時代超群110步進電機搭配10速比行星減速機，搭配的就是110步進電機用的支架。110HCY230AL3S-TK0步距角1.2°，扭矩22Nm，電流6.8A，機身長230MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛應用于中型數控加工設備。

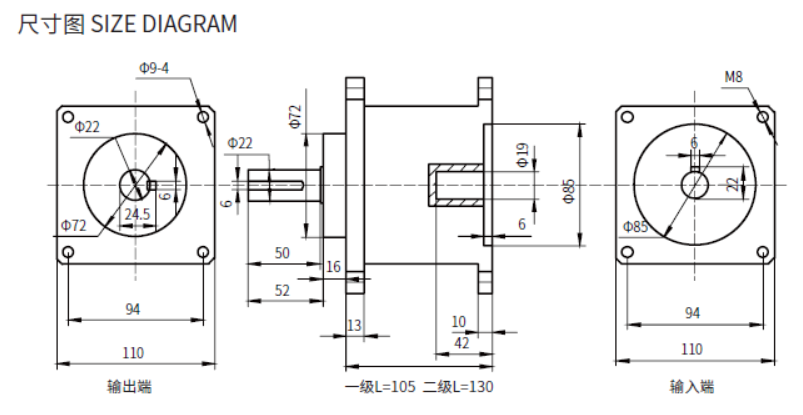

我們線看一下電機的圖紙：可以知道，電機的止口85，安裝孔距93.3 那么減速機的尺寸圖如下：
減速機的輸出止口為72MM，安裝孔距為94 實際減速機的止口小于步進電機的止口，所以如果用步進電機的支架的話，止口那塊會有懸空的部分。這個時候支架到底能不能用，要充費考慮到支架的受力，和安裝方式，如果支架受力比較小的話，可以考慮使用110步進電機的支架 如果支架受力比較大的話，還是考慮單獨定做減速機支架。
