上圖80BL130S78-430TK5B為時代超群低壓大功率直流無刷，電機電壓48V，功率785W，額定轉速3000轉，配24V斷電剎車，配套驅動器ZM-6625基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。

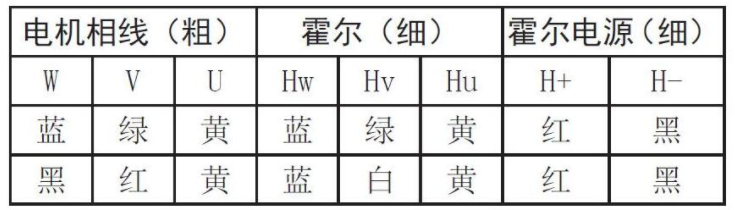

電機使用剎車的條件。 1.斷電后讓電機軸鎖死。 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 今天我們來介紹一下，這款剎車電機如何和驅動器接線使用。 首先按照下圖接好線，我公司有兩種線序，看是那種按照暗中接
我首先要理解電機的剎車為斷電剎車，也就是說在斷電的情況下剎車起作用，把電機軸鎖死 那么剎車電壓是24V的，那么我們肯定需要24V電源，電機是48V，那么驅動器供電也需要48V，那么24V的剎車如何和驅動器接線使用呢。
我們首先考慮驅動器的V-和EN導通的時候電機運轉，那么這個時候剎車線圈也需要供電24V，把剎車打開，電機才能運轉 驅動器SW1撥碼撥到OFF狀態，SW2撥碼撥到ON狀態，V-和EN控制電機的通斷在，V-和EN之間接個開關 V-和EN斷開的時候，電機停止運轉，那么這個同事剎車線圈也需要斷電，讓剎車起作用，把電機軸鎖死 那么如何實現呢，就需要用到24V繼電器�？刂评^電器的通斷就可以控制剎車的開合
每個廠家繼電器可能不太一樣，就上邊繼電器而言 A1為+，A2為-，L1為+。T1- 當A1和A2導通時（ZM-6625控制端口電壓是5V），L1和T1導通
如上圖，驅動器內部V+和EN之間有一個4.7K電阻，在外部控制不接任何電線的時候，EN口有一個5V電壓，當EN和V-短接接通以后。EN口電壓拉低，繼電器A1A2接通。從而L1和T1接通。 L1T1端口接通，相當于一個開關，剎車供電24V。具體原理如下
DC24V電源是外接的開關電源。T1L1的通斷就能控制剎車的通斷。原理就很簡單了
