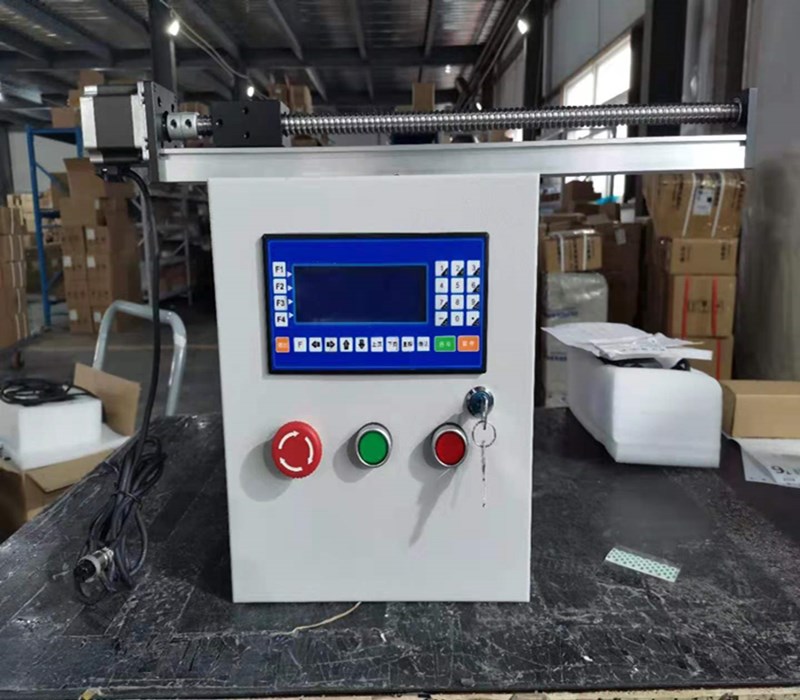

今天給大家介紹的是單軸步進系統配電柜如下圖：

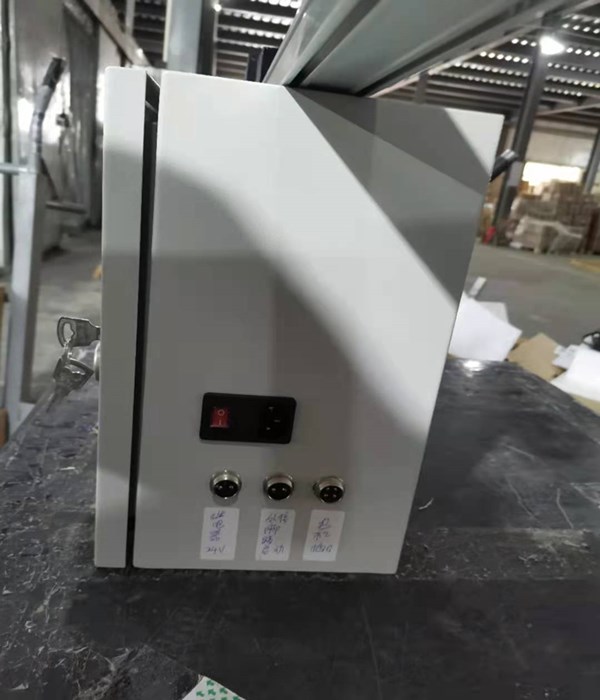

面板控制器為CM35D-10單軸可編程控制器，18路輸入8路輸出，24V供電，三個標配按鈕開關，分別是啟動、急停、暫停。 驅動器為DM542，4A電流適配42/57/60步進電機，細分和電流可用撥碼開關調節，電機用的是57-56機身1.2NM的步進電機，配的絲杠為CBX1605-400有效行程，側面航插孔分別為控制電磁閥的24V輸出信號、腳踏開關啟動信號、電機接口。 下面講下客戶用這套系統的用途，絲杠上裝個焊槍，通過絲杠的移動來焊接工件，介紹一下程序的運行，首先絲杠是5mm螺距的，我們先把控制器分母改成5，這樣在程序里輸入多少mm絲杠就走多少mm，程序第一條焊槍打開，絲杠運行至工件焊接完成，焊槍關閉，絲杠快速回到原點位置。很簡單的程序。如有需要的客戶可聯系我。 時代超群：沙工 聯系電話：15810841830 店鋪名稱：時代超群驅控直銷店 |
