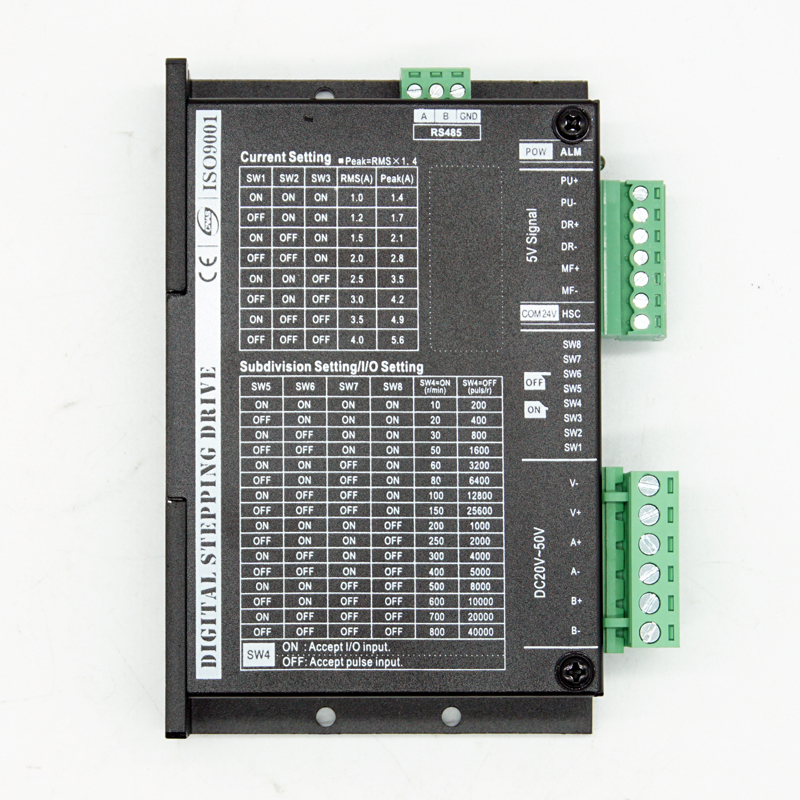

由于篇幅所限，我們來簡單介紹一下兩款驅動的基本參數，想要了解更多可聯系：李工17600500753要完整版說明書哦�。�！ 一.57步進用通訊款 1.特點

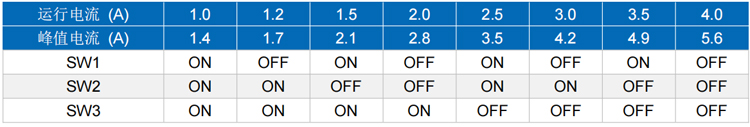

*具有 2 種運動模式：位置模式和速度模式，由 SW4 撥碼開關控制 *設有 16 檔等角度恒力矩細分，****分辨率 40000 步/轉 *****響應頻率可達 200Kpps *步進脈沖停止超過 1.5s 時，線圈電流自動減到設定電流的一半 *光電隔離信號輸入/輸出 *驅動電流 1.0A/相到 4.0A/相分 8 檔可調 *直流電源輸入，電壓范圍：DC20V~50V *驅動器安裝尺寸：118×24.3×75.5mm3 ，凈重：0.2Kg 2.電流設置 驅動器工作電流由撥碼開關 SW1~SW3 設定，運行電流為工作有效輸出電流。峰值電流=運行電流×1.4。

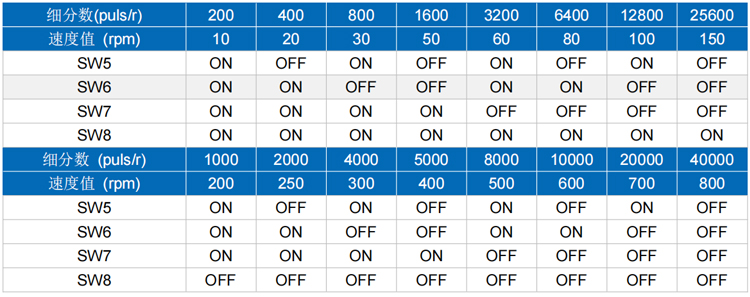

*細分設置/I/O 模式設置 *細分設置和 I/O 模式設置由撥碼開關 SW4 控制。 *當 SW4=OFF 時，則為細分設置模式； *當 SW4=ON 時，則為 I/O 模式。 *其中細分和速度由撥碼開關 SW5~SW8 設定，共 16 檔。
！注意

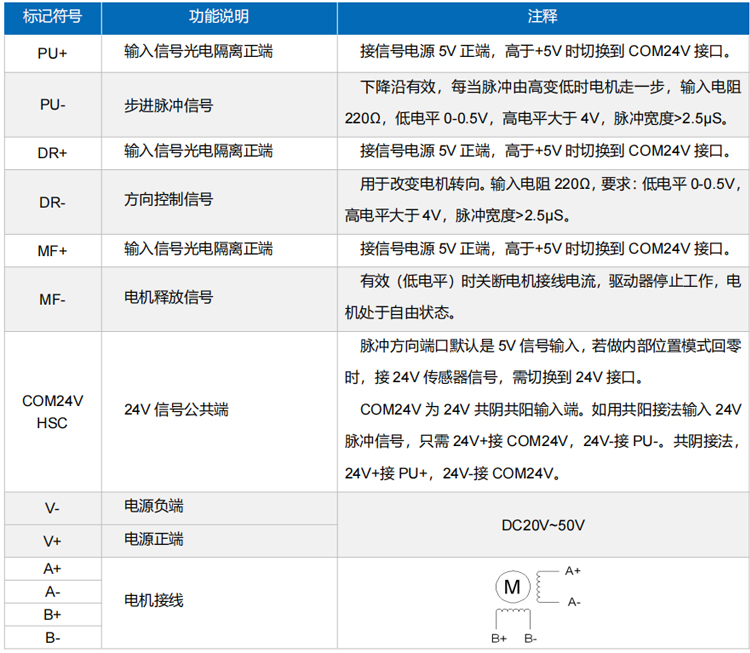

1、輸入電壓不能超過 DC50V； 2、位置模式下，輸入脈沖信號下降沿有效； 3、驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到 50 度時，驅動器需 要重新上電才能恢復工作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復。 引腳功能說明

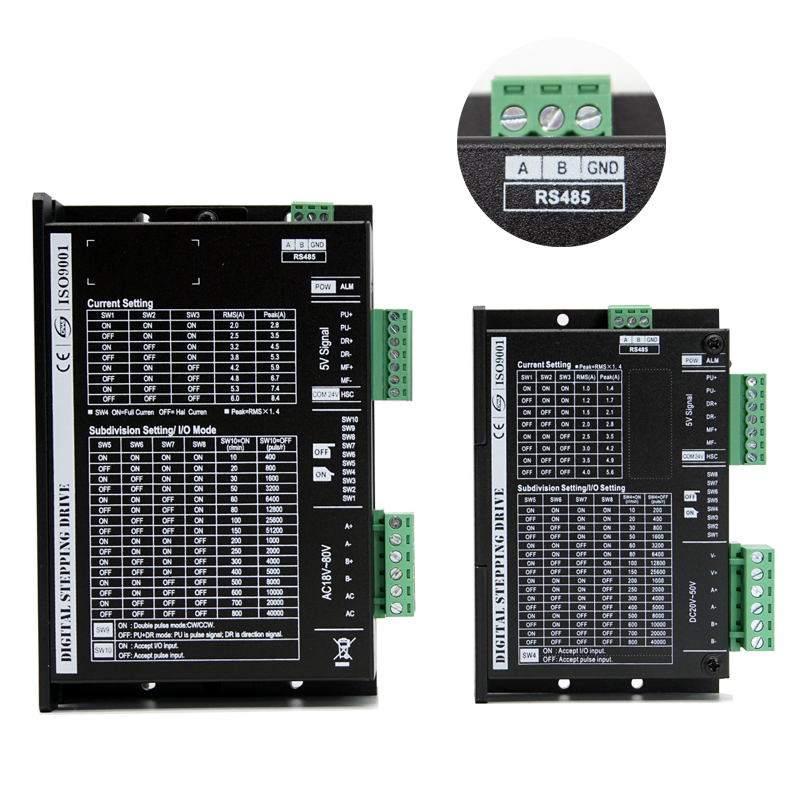

二.86步進通訊款 特點

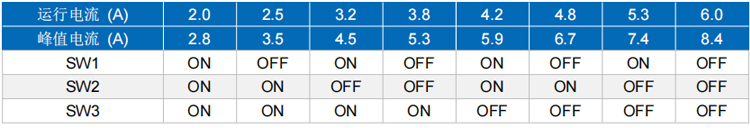

*具有 2 種運動模式：位置模式和速度模式，由 SW10 撥碼開關控制； *設有 16 檔等角度恒力矩細分，****分辨率 51200 步/轉； *****響應頻率可達 200Kpps； *步進脈沖停止超過 1.5s 時，線圈電流自動減到設定電流的一半； *光電隔離信號輸入/輸出； *驅動電流 2.0A/相到 6.0A/相分 8 檔可調； *直流電源輸入，電壓范圍：AC18V~80V/DC25V~110V； *驅動器安裝尺寸：150×53×97.5mm3 ，凈重：0.6Kg。 電流設置 驅動器工作電流由撥碼開關 SW1~SW3 設定，運行電流為工作有效輸出電流。峰值電流=運行電流×1.4。
備注：
SW4 撥到 OFF，默認停機自動電流減半，撥到 ON 驅動器始終按照設置的電流全電流輸出。 *細分設置/I/O 模式設置

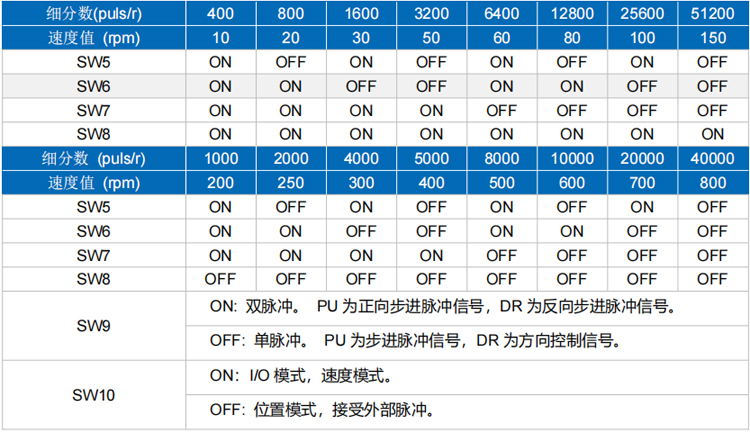

*細分設置和I/O 模式設置由撥碼開關SW10控制。 *當SW10=OFF 時，則為細分設置模式； *當SW10=ON 時，則為 I/O 模式。 其中細分和速度由撥碼開關 SW5~SW8 設定，共 16 檔。

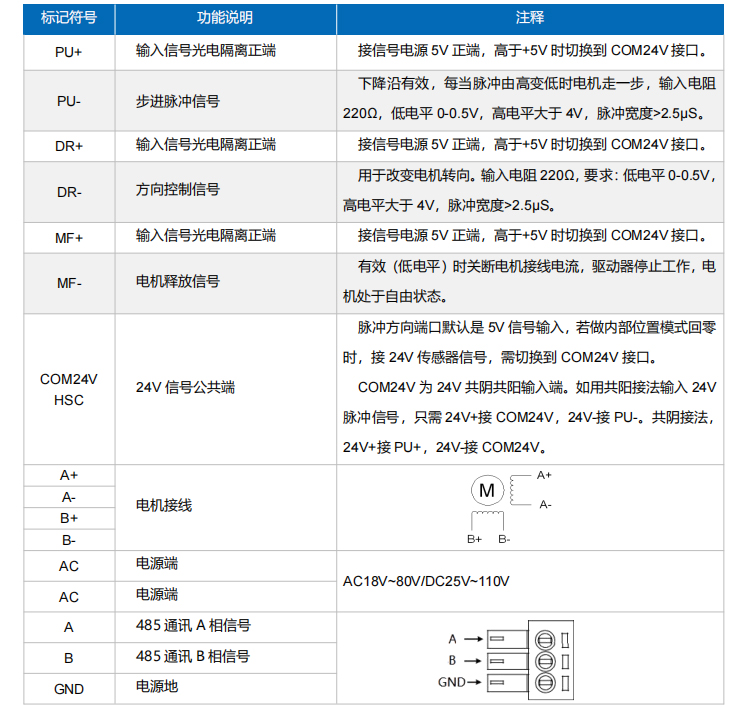

！注意 1、輸入電壓不能超過 AC80V/DC110V； 2、位置模式下，輸入脈沖信號下降沿有效； 3、驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到 50 度時，驅動器需 要重新上電才能恢復工作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復。 引腳功能說明

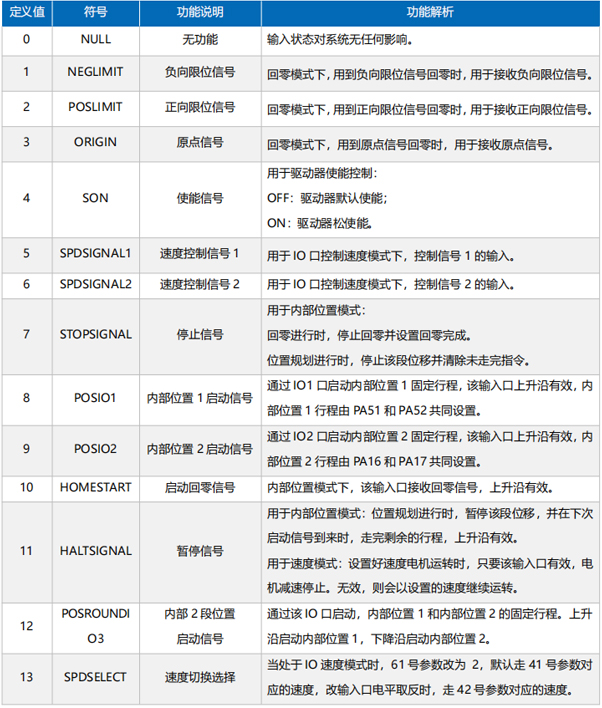

輸入輸出口功能說明 驅動器處于外部脈沖模式時，脈沖和方向口不能做其他功能使用。處于 IO模式時，脈沖口當做輸入口1，方向 口當做輸入口2。 默認輸入口1功能號定義速度控制信號1輸入，輸入口2功能號定義速度控制信號2輸入，輸入口3功能號定義使能信號輸入。 DI 功能一覽表

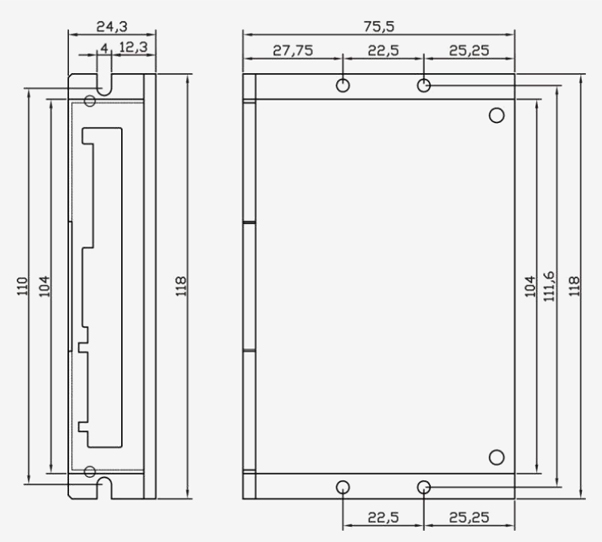

57通訊款尺寸

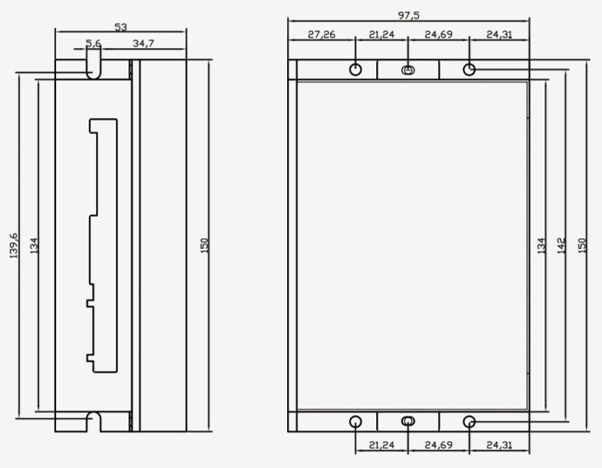

86通訊款尺寸

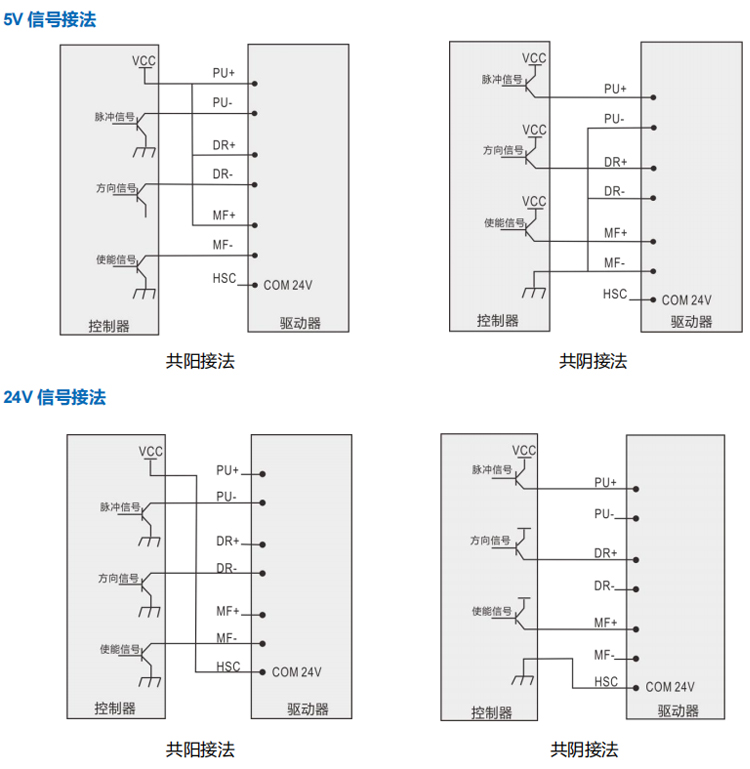

通用接線圖
