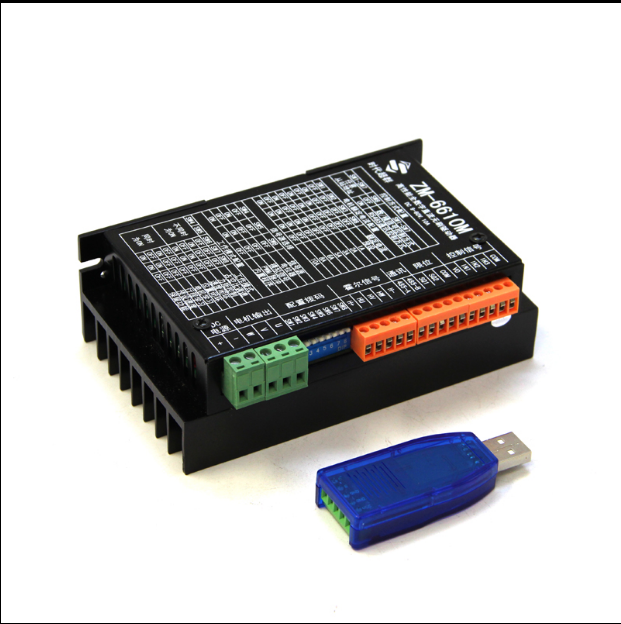

此用法使用電位器對電機進行調速，使用開關量/邏輯電平控制電機正反轉和啟停。單電位器調速的接法如圖 所示。電位器VR1 兩不動端接VO和COM，動端接IN1，當電位器動端由COM滑向VO過程中，電機轉速由低變高。當用開關量控制電機正反轉和啟停時，開關K1 接IN2 與COM間，控制電機正轉；開關K2 接IN3 與COM間，控制電機反轉。當使用邏輯電平控制電機正反轉和啟停時，IN2 接邏輯電平DI1，控制電機正轉；IN3 接邏輯電平DI2，控制電機反轉。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。

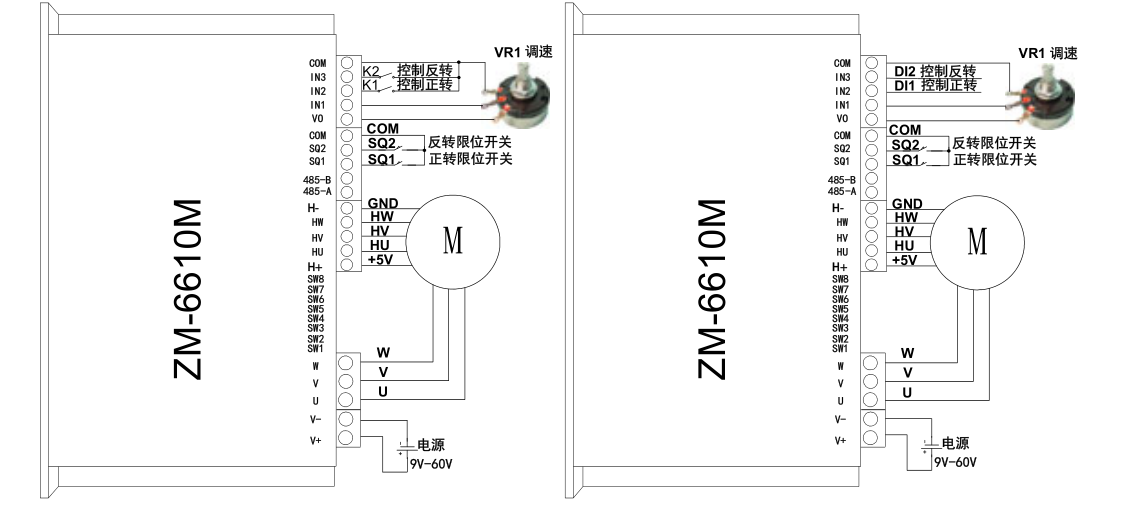

單電位器調速開關量（左圖）/邏輯電平（右圖）控制方式的接法 聯系人：趙工 17698904995 微信同號
|
