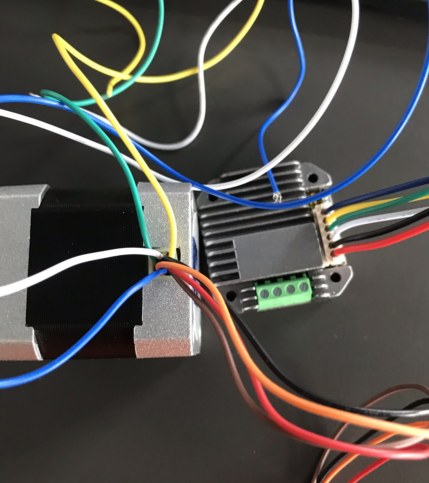

上圖為客戶訂購第一款8線步進電機，搭配的是時代超群ZD-M42P模塊式良鄉步進電機驅動器，那么如何驅動這款電機運轉呢？

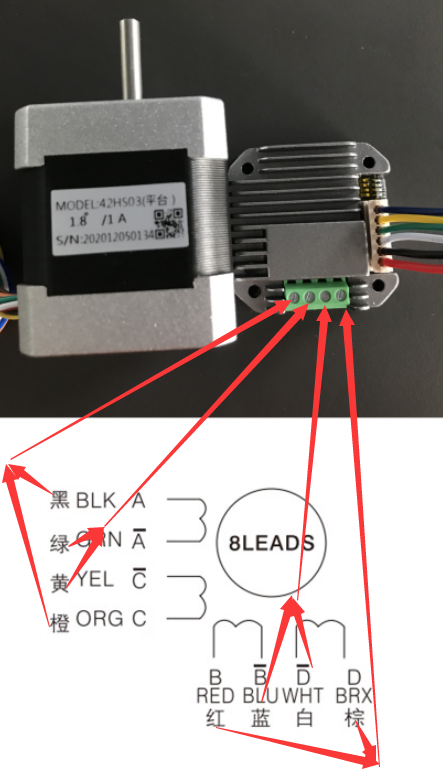

首先，我們要了解電機的線序

那么如何和兩相4個端子位的M42P接線使用呢？

黑色和橙色并一起然后接到驅動器的A+上，綠色和黃色并一起，接驅動器的A-上，紅色和棕色接一些，接驅動器的B+上，藍色和白色接一起，接到驅動器的B-上

那么控制端口如何接線呢？

首先V+和GND為供電端口，接24V電源，正負不要接錯

其次，COM口為控制端口公共端，接5V高電平（HV撥碼是ON的狀態支持3.3V-5V控制信號）

再次，STP為脈沖口，也就是0V，5V頻繁變化的端口，接你脈沖發生器的脈沖口

最后, DIR為方向口，接脈沖發生器的方向口，要么是0V，要么是5V，對應不同方向

EN口為脫機口，也就是使能口，原理同方向口

HV撥碼開關可以選擇對應的輸入脈沖信號的電壓是多少V的。
