名稱 | 說明 | 正/負極 | 直流電源輸入，12-60V | U,V,W | 驅動輸出，接電機相線 | Hu,Hv,Hw | 霍爾信號，接電機霍爾信號線 | H+,H- | 霍爾電源，接電機霍爾電源線（****輸出100mA） | V+ | 外接電位器調速正極，不使用時懸空。（內部5V輸出，****輸出200mA） | Ve | 外接調速信號，可外接電位器、模擬電壓或PWM 注① | V- | 外接調速參考地（COM端） | EN | 使能，當撥碼SW2為off狀態時，懸空或高電平時為正常，低電平待機，當撥碼SW2為on狀態時，懸空或高電平為待機，低電平為正常。 | DR | 方向，懸空或高電平時為正轉，低電平反轉 | 電源燈 | 電源指示燈，綠色，通電后長亮 | RJ1 | 限流設置，可根據客戶要求選配。 | RJ2 | 內部調速電位器，順時針旋轉，電機轉速由0-**** | SW1撥碼 | 內外部調速切換，ON：內部 OFF：外部 | SW2撥碼 | 使能功能切換，ON：高電平懸空為待機，OFF：低電平待機 |
注①:使用此功能時請確認驅動器側面的“SW1”撥碼為OFF狀態

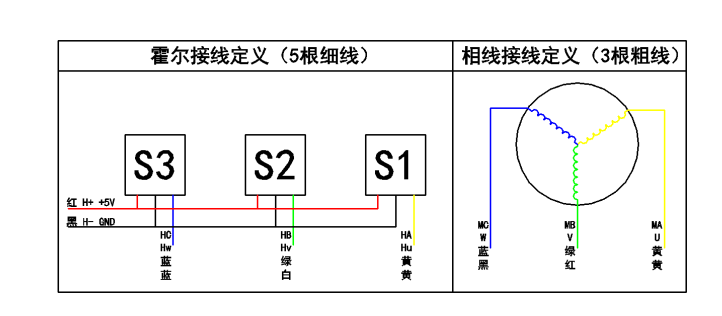

1.無刷系列產品線序參考圖

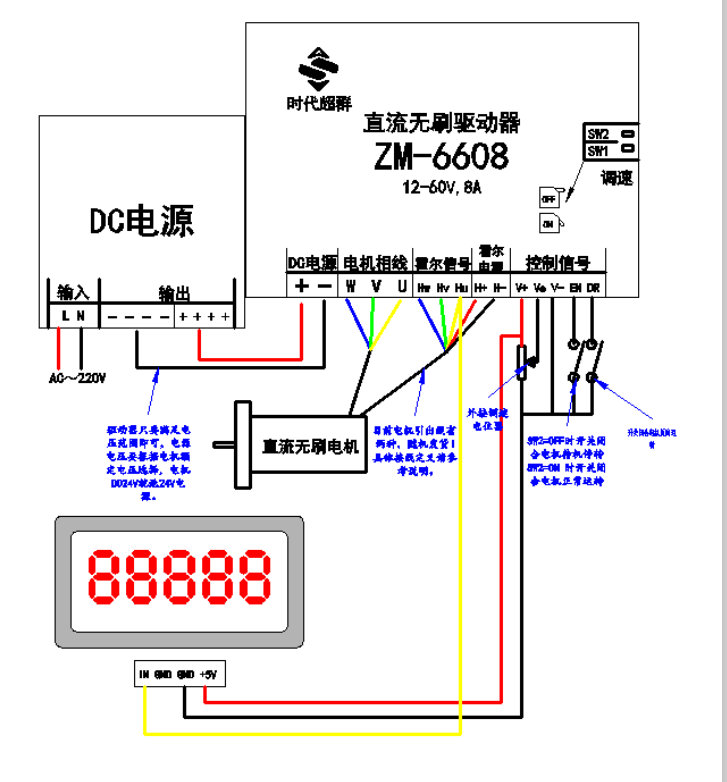

2.基本系統參考圖
