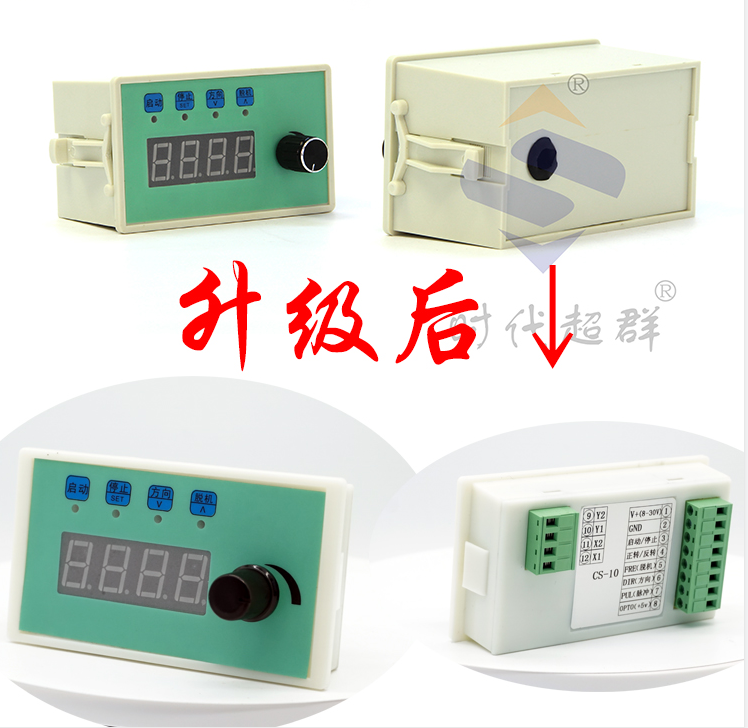

CS10-3控制器可以控制步進電機，伺服電機，電機轉速0-4000轉／每分鐘，脈沖為50%方波，頻率250KHz。外接啟停、方向可以實現外部控制。具有調速、往返、定時、定長等功能。
運行說明： 面板啟動或外接端子啟動，運行指示燈亮，速度模式運行時調節電位器來調節轉速；面板停止或外接端子停止，停止指示燈亮；改變方向按面板方向鍵或外接方向鍵。
參數設置： 在停止?fàn)顟B(tài)下，短按約1秒《停止/SET》鍵，出現P-01,再按下《停止/SET》鍵出現P-01參數值，按《方向/∨》和《脫機/∧》鍵修改，修改完按《停止/SET》確認，回到P-01狀態；按《方向/∨》鍵出現P-02,再按出現P-03，再按回到P-01；按《脫機/∧》鍵退出參數設置到停止?fàn)顟B(tài)。 參數含義如下： 1. P-01長度值，脈沖數=（P-01）*d1A／d1b 2. P-02延時值，單位毫秒 3. P-03次數值，連續或往返運行次數值 P-11定時時間，定時速度控制狀態下有效 接線說明

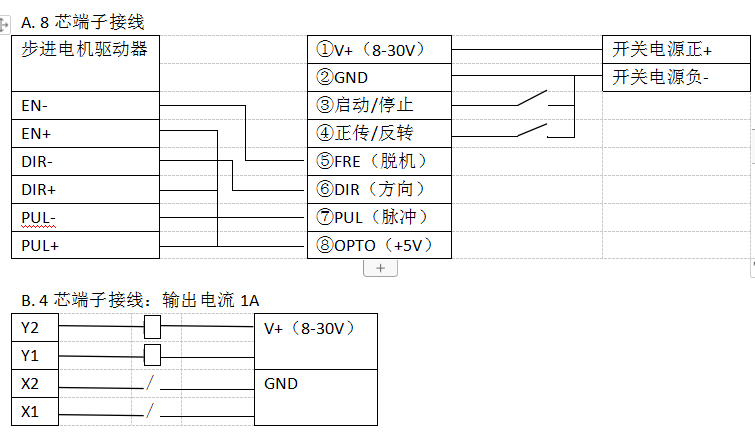

實物接線圖

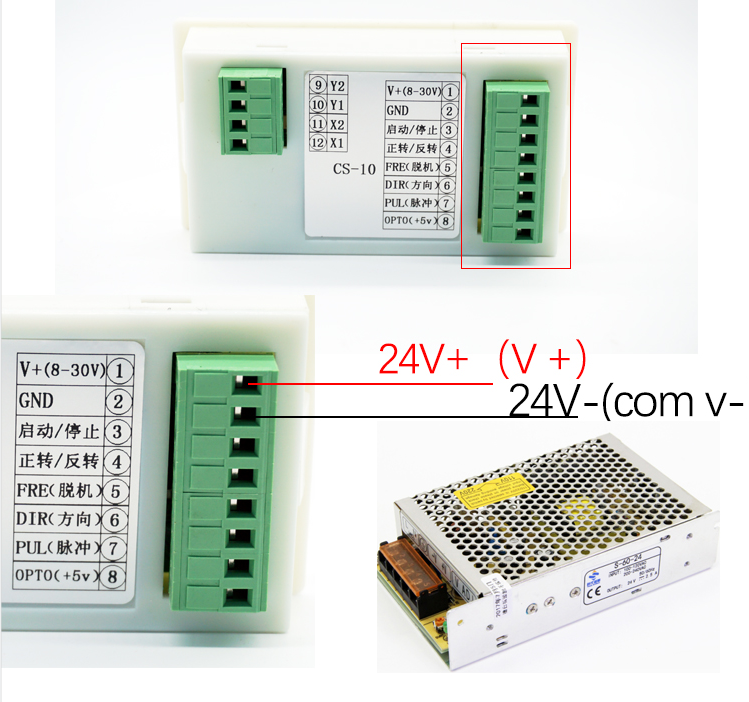

電源接線

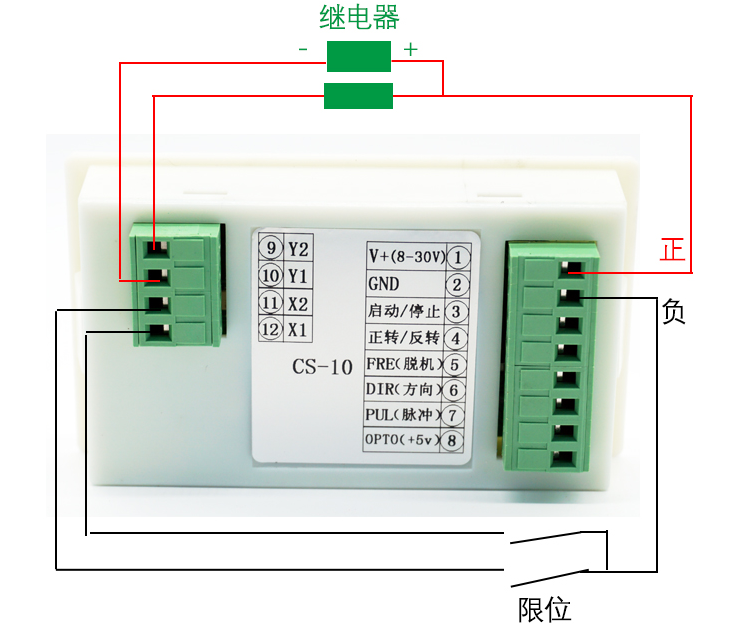

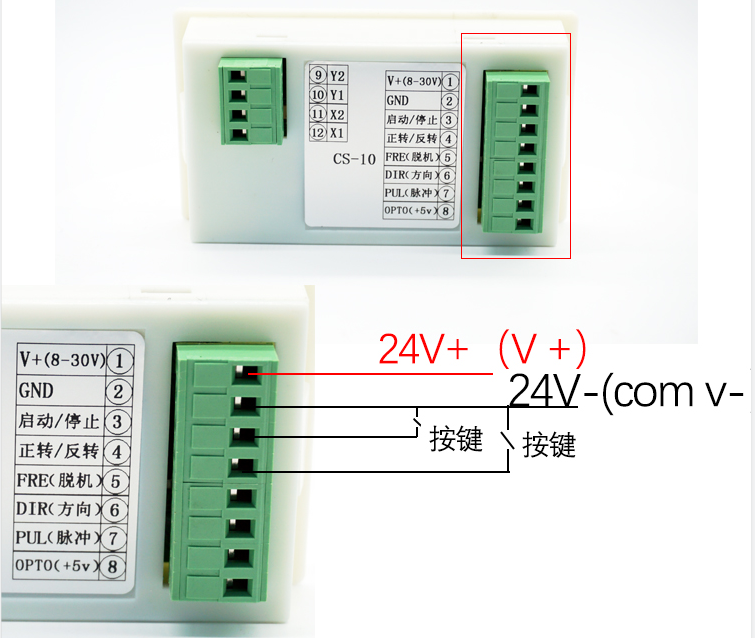

輸入輸出口接線

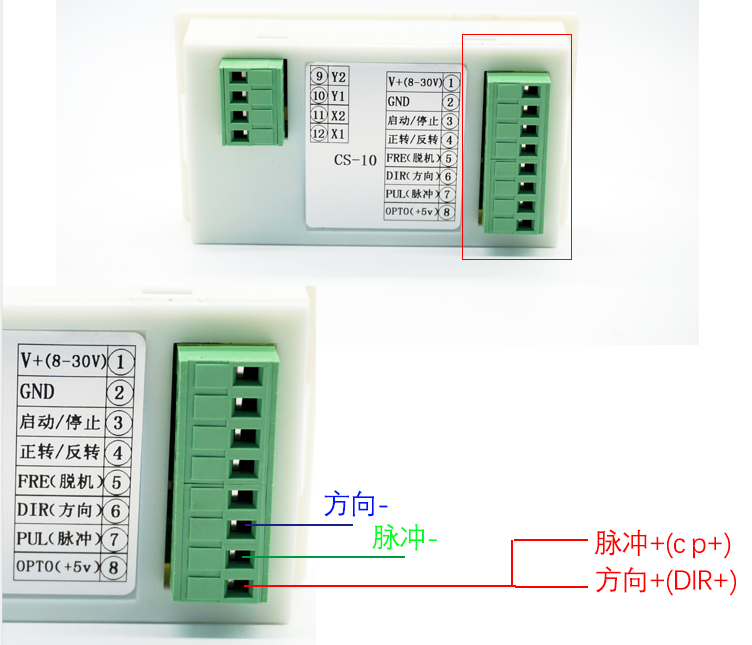

信號線接口

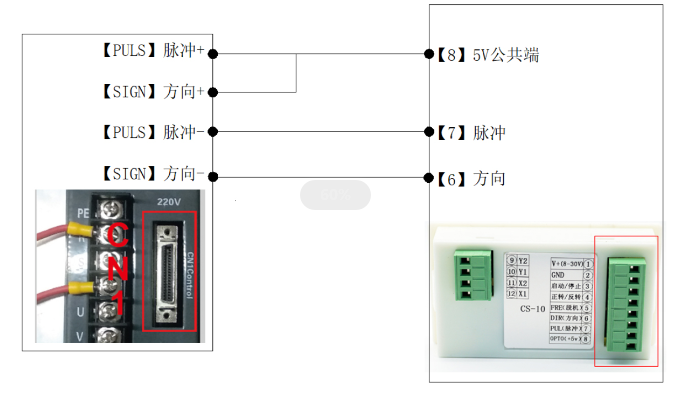

與伺服電機接線
