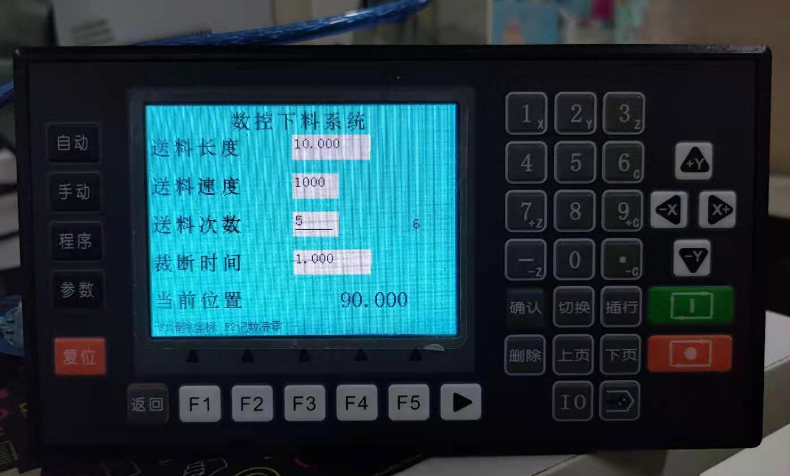

CM40做專用界面下料系統，此款控制器可以實現定做界面實現固定程序操作簡單不用再程序里更改參數直接在界面就可以更改需要長期更換參數的程序，界面上主要有送料長度，這個是你的下料長度，需要用多長的料我們在這里更改就可以了，送料速度就是我們定尺寸的電機的轉速，送料次數是需要裁斷幾次料，裁斷時間表示裁斷輸出的時間，可以精準的控制時間，當前位置表示的是當前的坐標。這個就是一個簡單的界面組成，下面我們具體看一下這個程序是怎么編程的。

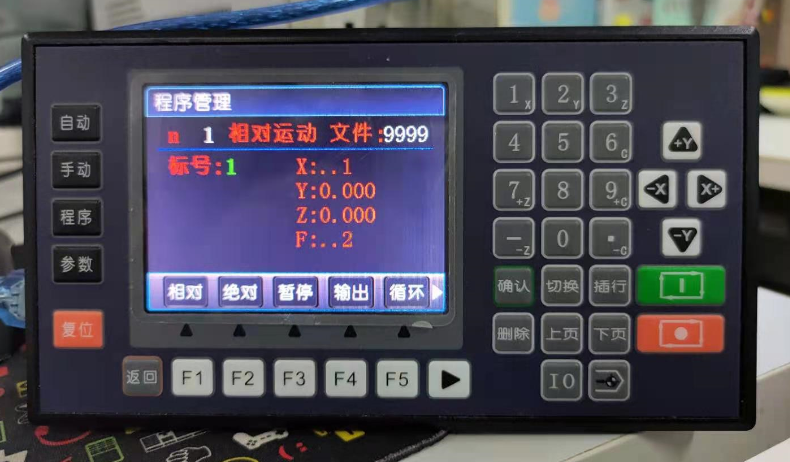

上電以后我們選擇程序按鍵，進入程序后我們選擇新建程序，然后我們按確認件進入程序編輯界面，如圖N1條程序，我們按下面的F1-F5選擇指令，選擇好指令我們選擇對應的參數，這個程序的第一條是相對運動，我們輸入一個X軸行走距離的一個變量。。1這個需要和界面上的X軸距離所用的變量必須一致，F(xiàn)直是當前軸的速度我們用的變量是。。2這個變量，第一條我們就編好了。

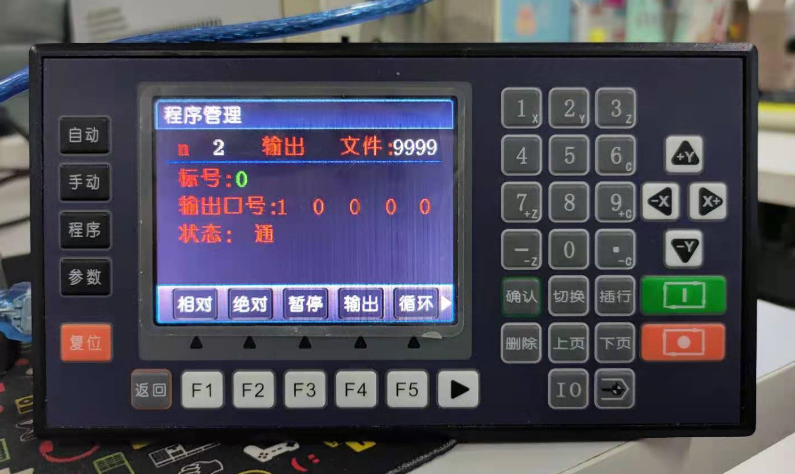

第一條編好后我們按下一頁鍵進入N2界面這個是程序的第二條指令，在這里我們選擇一個輸出，控制打開一個裁料的機器進行裁斷。

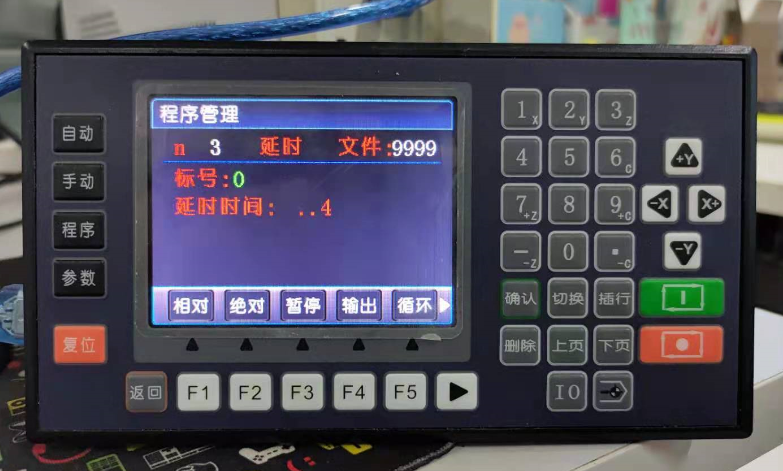

第三條我們就要選擇裁斷的時間了，這個是一個變量所以我們用。。4來選擇這個變量這個是一個裁斷的時間。

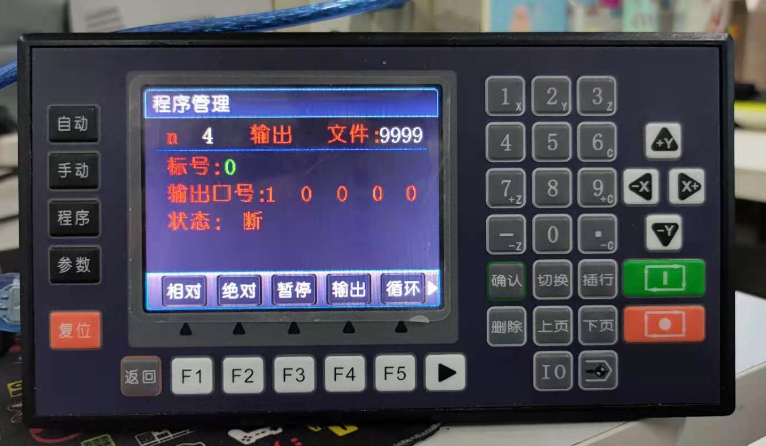

第四條我們就關閉了這個輸出停止裁斷的。

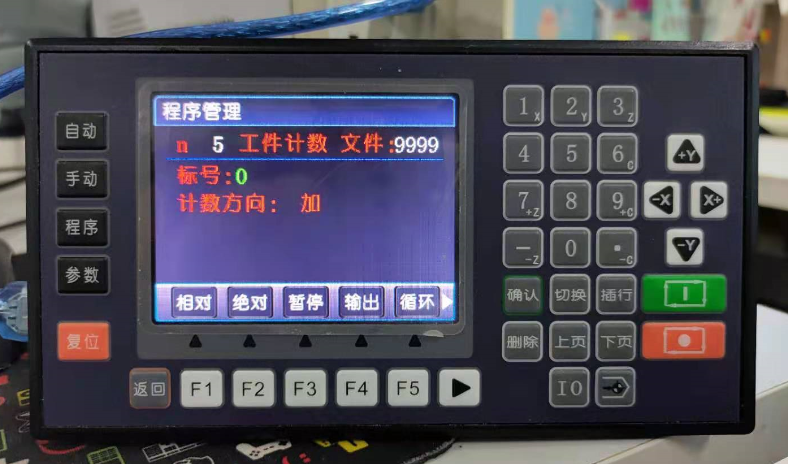

第五條程序我們做一個記數功能，就是記錄我們總共裁斷了多少次材料，這個記數功能方向可以選擇正方向或者負方向的。

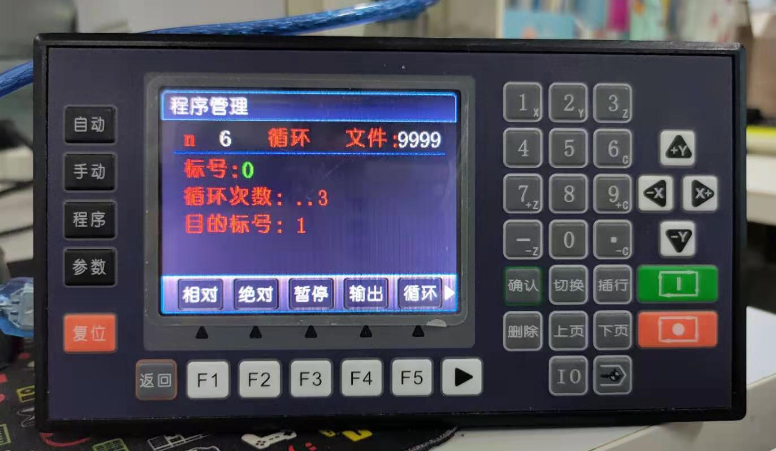

第六條我們選擇循環指令，這個指令就是我們需要裁斷的次數，比如裁斷的長短一樣循環次數就是我們要裁斷幾回，這里要注意是裁斷的次數是需要加上主程序運行的次數的，如果我們選擇循環次數是5那么加上主程序運行的一次就是裁斷了6次，目的標號就是我們要跳到的循環地址。

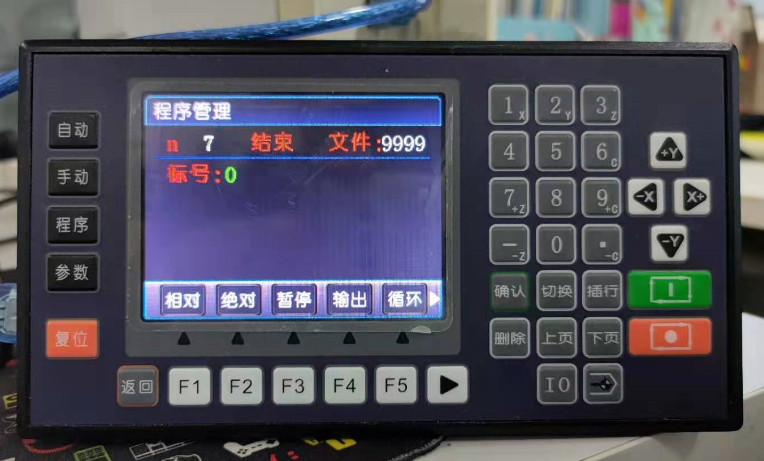

第七條我們選擇結束指令以后按一下反回鍵，然后再按確認鍵就是出現保存程序，我們輸入程序名吧這個程序保存了就可以了，這個下料的程序就完成。
|
