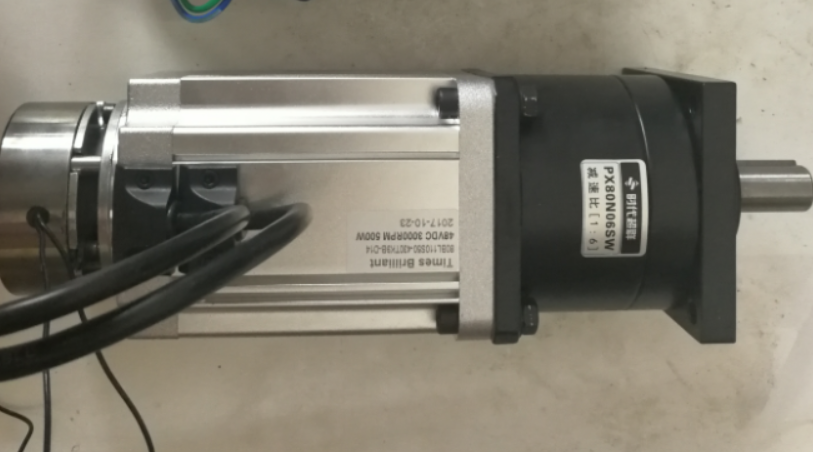

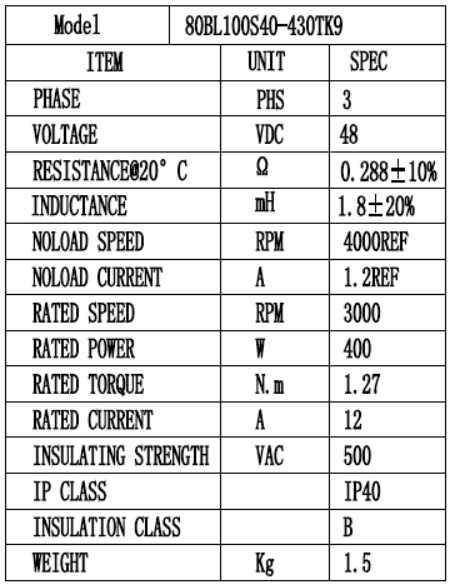

上圖為時代超群80系列性價比高的一款帶剎車直流無刷電機80BL100S40-430TK9B，電機功率400W，電壓48V，轉速3000轉，額定扭矩1.27NM，常用于打磨，切削，鉆孔等場合。 具體參數如下：

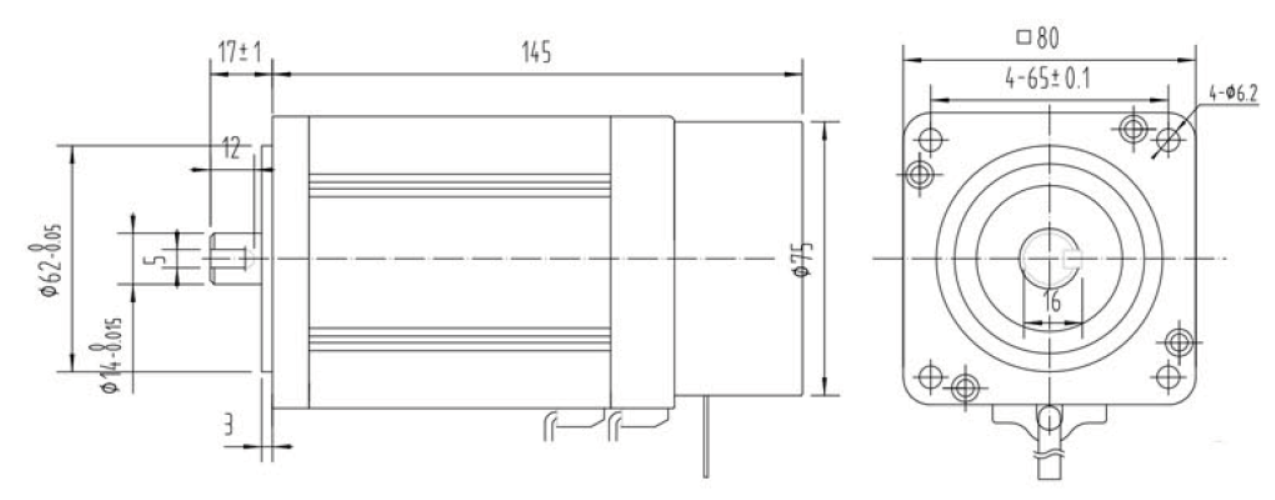

電機帶24V電磁剎車的主要目的 1.斷電后讓電機軸鎖死。 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 產品尺寸圖如下：

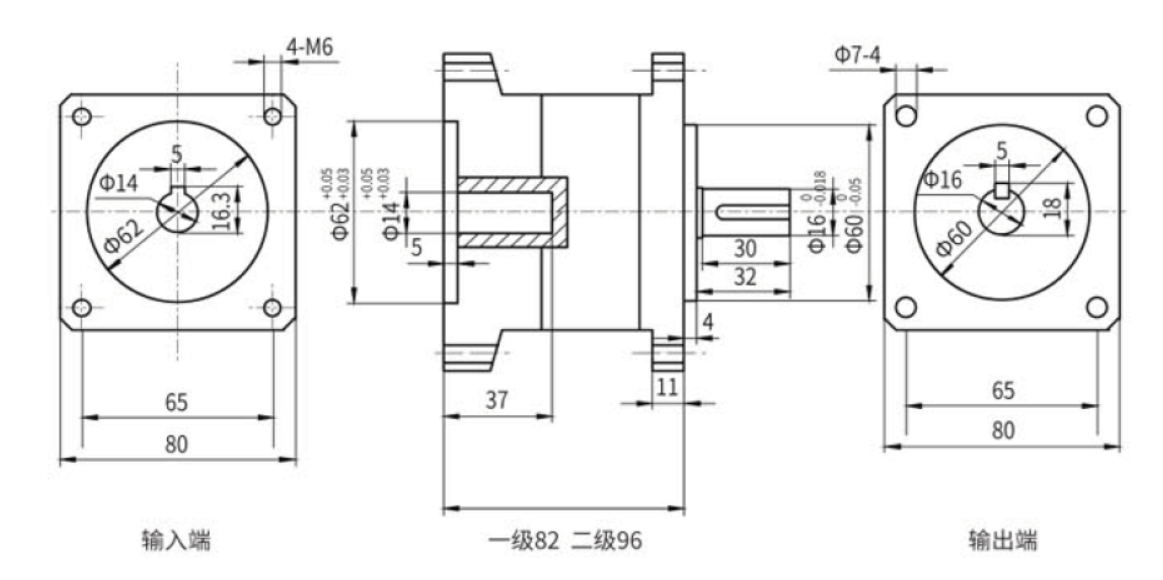

搭配PX80N006SW行星減速機，減速機6速比，額定輸出轉速3000/6=500左右，這時，電機加減速機輸出的額定扭矩為多少呢？ 1.27nm*6速比*80%輸出效率=6NM＜40NM（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩為6NM
可搭配ZM-6515A無刷驅動器。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
接線方法如下：注意一根線都不能接錯�。�！
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器？否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
