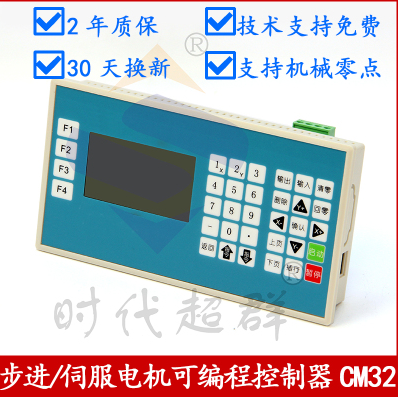

有客戶需要用CM32D實現外接開關通一次，電機旋轉270度，然后輸出口1輸出一個信號，延時10秒后關閉。外接開關接在輸入口1，電機細分設置的為3600，具體實現方法如下： 首先更改電子齒輪，3600/1x1000x360=1/10 N01 判斷 標號：1 輸入口號：1 條件：斷 目的標號：1（判斷外接開關的通斷，通的話往下走，斷的話繼續檢測） N02 相對 標號：2 X：270 F：500（電機旋轉270度，F(xiàn)值是電機的速度） N03 輸出 標號：3 輸出口：1 狀態：通（打開輸出口1） N04 延時 標號：4 延時時間：10（延時10秒） N05 輸出 標號：5 輸出口：1 狀態：斷（關閉輸出口1） N06 跳轉 標號：6 目的標號：1（跳轉回第一步繼續檢測）
