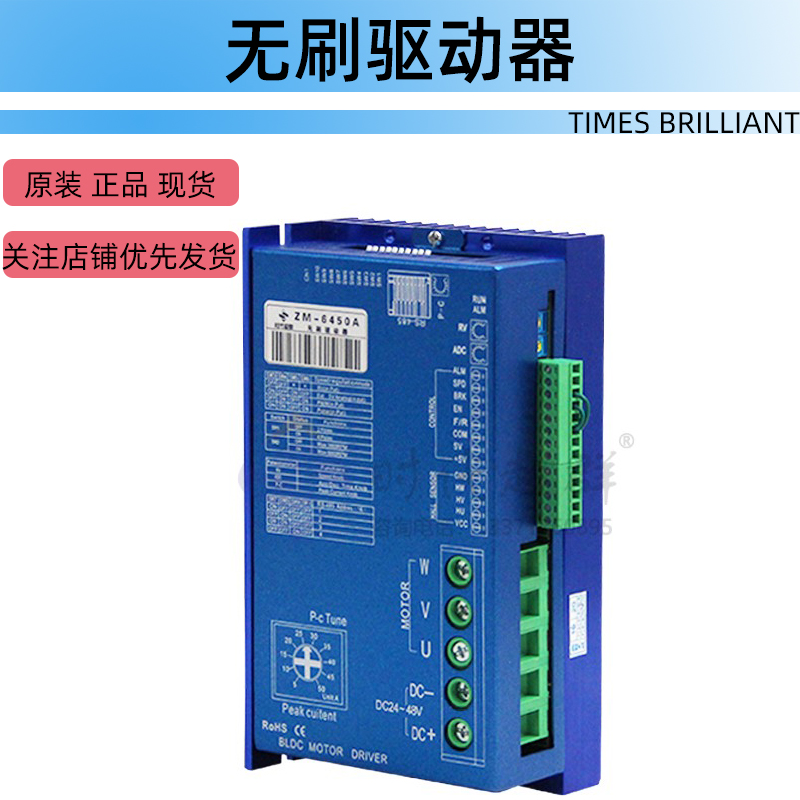

◇ 感謝您選購時代超群無刷電機驅動產品。 · 新型無刷驅動產品系列。· ****限度地滿足電機控制所需的各種功能。 · 實現了********的小型、高速、高效、多功能。 ◇ 本使用手冊就產品的使用方法與注意事項進行說明。 · 使用產品前，請仔細閱讀使用手冊，并在使用產品時注意安全。 · 閱讀完使用手冊，請將其保存在合適的地方，以便隨時查看。 產品介紹Ø 采用ARM高速芯片控制。Ø 可應用于上位機（PLC或單片機等）PWM頻率，或模擬量調速。 Ø 可采用手動調速方式（自帶電位器，也可外接電位器手動調速）。 Ø 過流、過壓、 欠壓、 堵轉、 霍爾信號非法、溫度保護Ø 速度信號輸出。 Ø 優化控制性能，調試簡單方便。 Ø 異常信號報警輸出。高速力矩輸出平穩，轉速穩定。

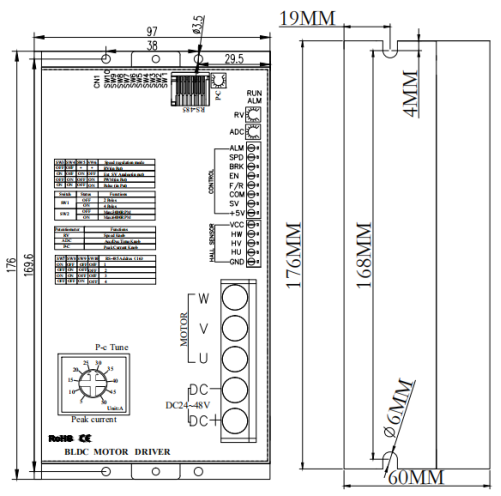

1.尺寸圖
2.參數規格
項目 | 最小值 | 典型值 | ****值 | 單位 | 電壓 | 20 | 36 | 60 | V | 電流 | 5 | 50 | 75 | A | 邏輯輸入電流 | 10 | 20 | 50 | mA | 霍爾供電電源 |
| 5 |
| VDC | 轉速控制 | 150 | 3000 | 50000 | Rpm |

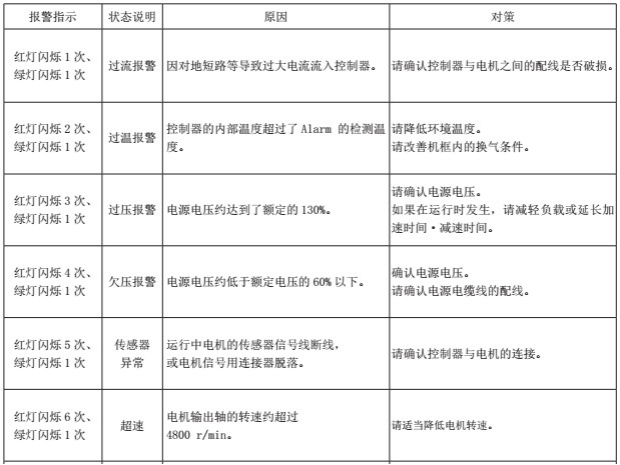

3. 狀態指示.異常處理： 當電機出現過流、Hall輸入錯誤、堵轉、過溫、過壓等情況的時候，驅動器便發出報警信號。此時故障報警輸出端（ALM） 與公共端（COM）將導通，從而使故障報警輸出端（ALM）成為低電平，與此同時驅動器停止工作，報警燈閃爍。

|
