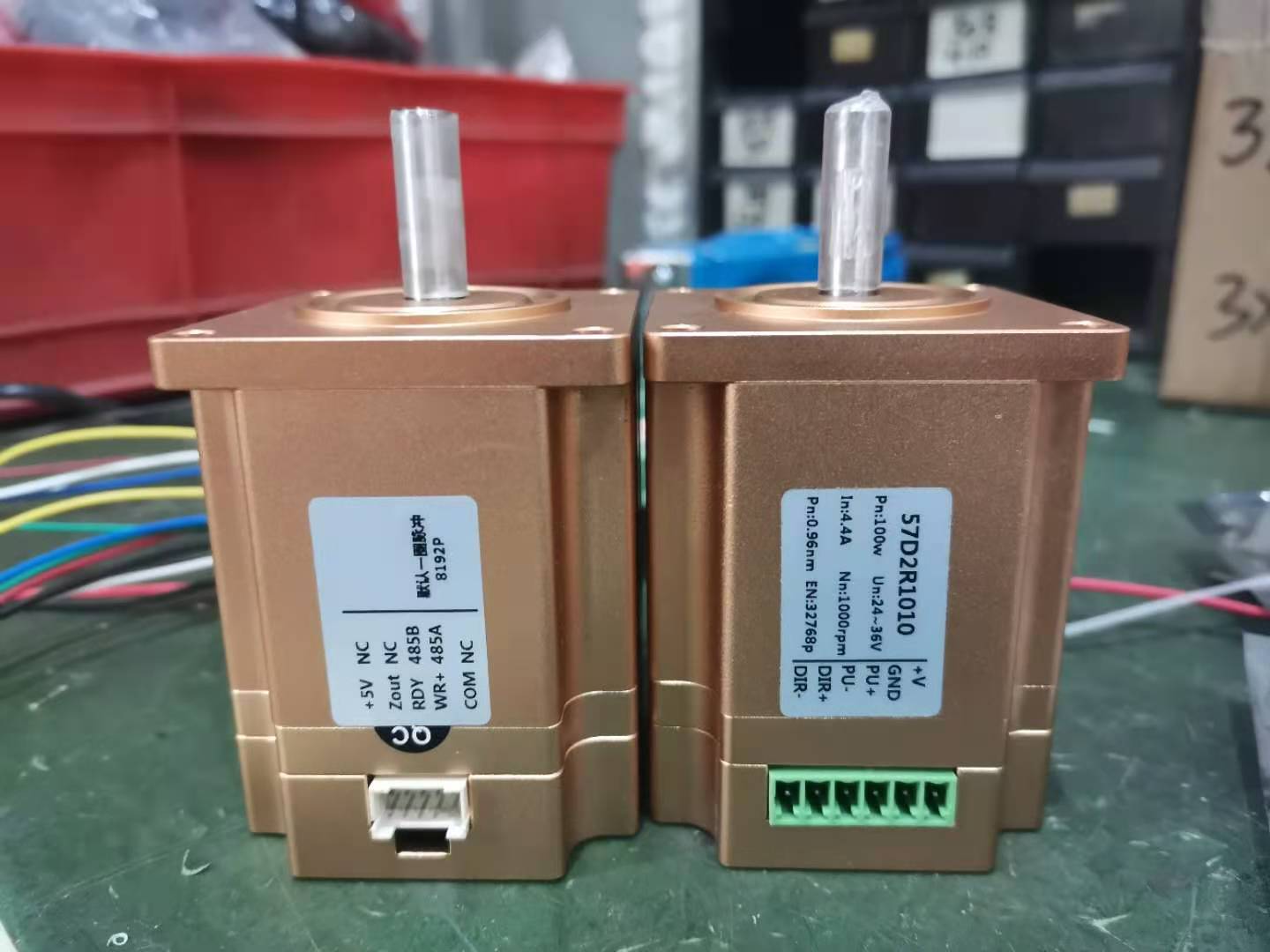

今天給大家介紹的是一款電機驅動一體的伺服電機咱們看下下圖：

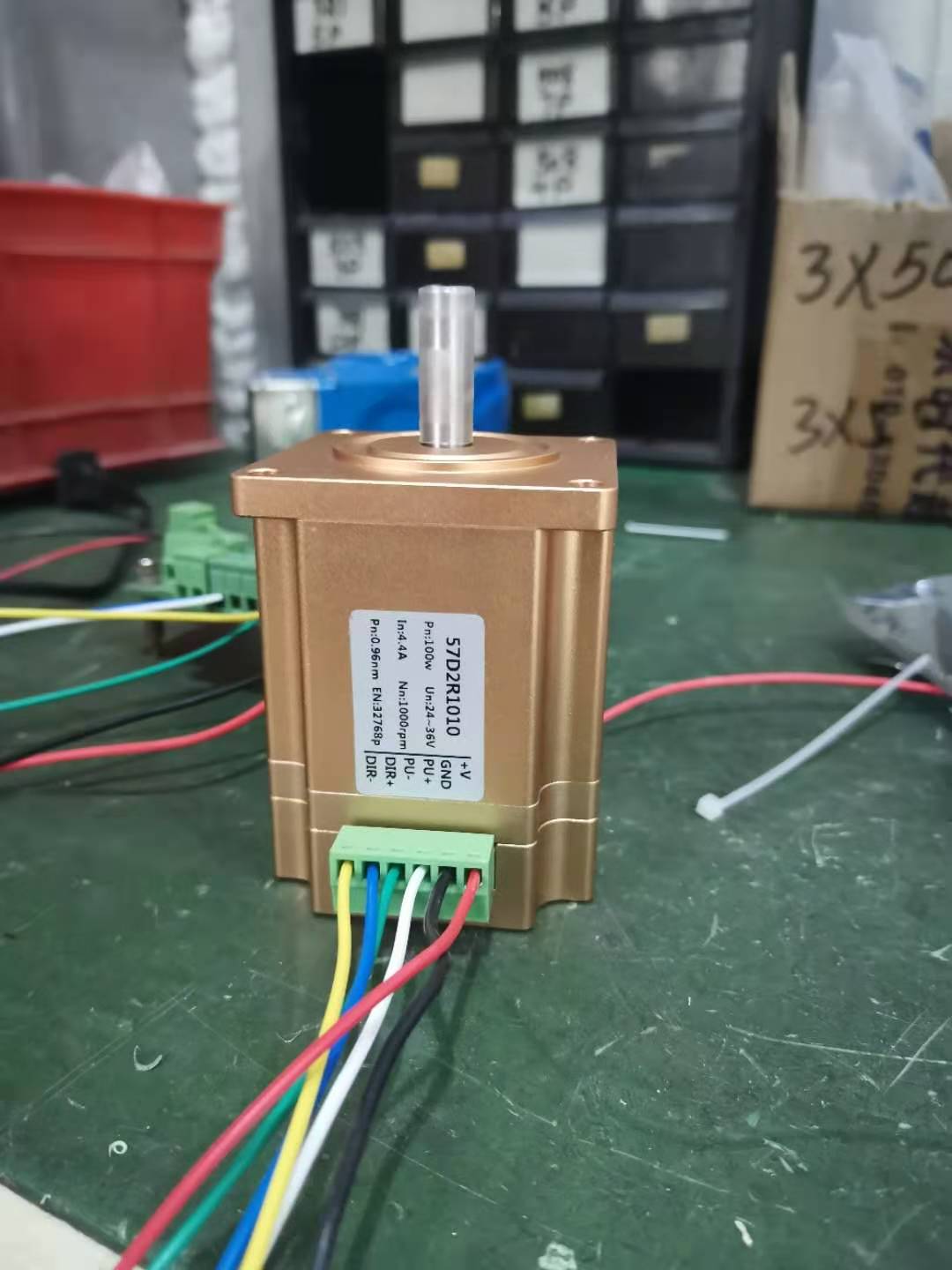

這是一款57法蘭可帶485通訊和CAN口通訊的伺服一體機，直流24V供電，15位****值編碼器，單圈脈沖可達32768,50W/100W兩款，體積小接線簡單，同樣也是支持位置模式指令脈沖。 圖2是電機的接線圖，24V直流正負極和脈沖方向信號線端子接口都有標識，電機額定速度1000轉，適用雕刻機點膠機3D打印機等設備。 圖一中另一側就是485通訊接線端口，5V供電需要外部提供電源一般通過控制器供電，客戶如果需要CAN口通訊的也可以，購買時直接和銷售說下要什么類型的通訊端口，電源選100W-200w都可以，但是注意直流電源正負極不要接反，否則會燒驅動器，脈沖信號高電平時是3.3-5V低電平時是0-0.5V，脈沖信號如果選用12V或24V需要串電阻。 今天就給大家介紹到著，本公司還有其它低壓伺服，向帶485通訊的DM055B和CAN口通訊的DM-806D低壓伺服驅動器，詳情請咨詢我。 時代超群：沙工 聯系電話：15810841830 淘寶店鋪：時代超群驅控直銷店 |
