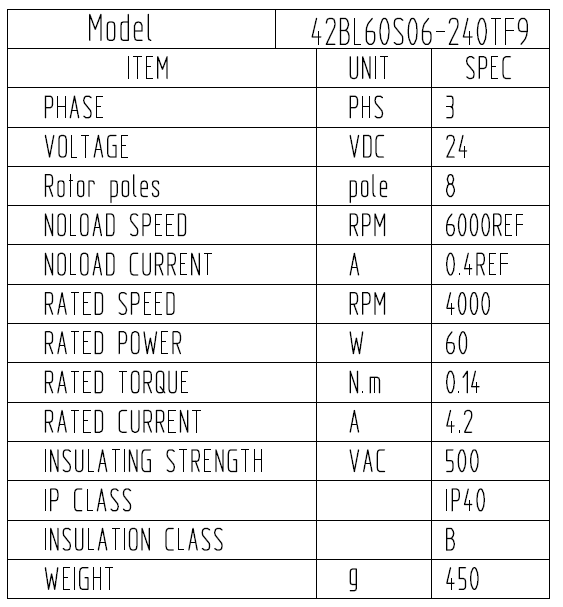

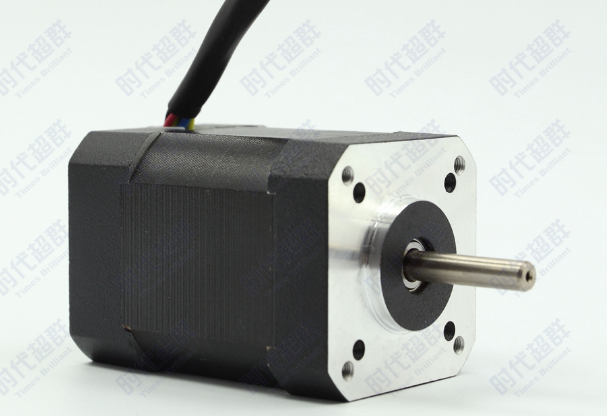

上圖為客戶定制的小型42直流無刷電機42BL60S06-240TR9，電壓24V，功率60W，轉速4000轉，極對數為4對級，具體參數如下：電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍。

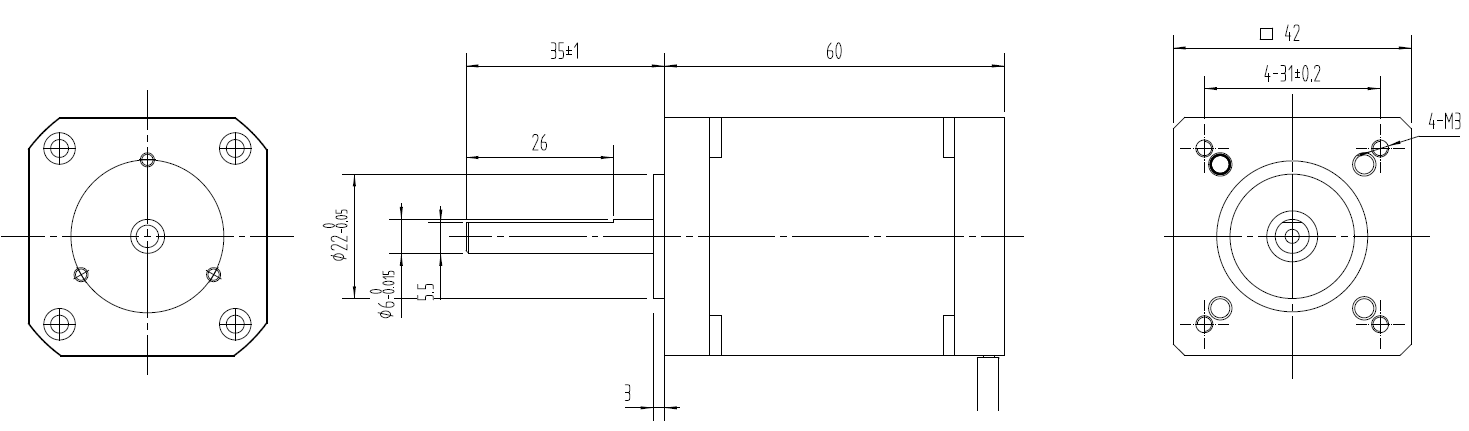

產品尺寸圖如下：電機D軸輸出方便安裝，安裝尺寸為標準的42電機安裝尺寸。
那么如何給這款無刷電機搭配適當?shù)尿?qū)動器呢？ 60W/24V=2.5A,選配的驅動電壓24V，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*2.5A=5A，推薦一款24V 5A左右的控制器ZM-6505A，這款控制器搭配42無刷電機，運行效果穩定，外部可以采用電位器，或者模擬量電壓調速，操作方便。
上圖為ZM-6505A 直流無刷電機驅動器是我公司推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點
◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數 ◆ 電流速度雙閉環設計，低速力矩大，運行平穩； ◆ 高力矩、高轉速輸出，****轉速達10000rpm/min； ◆ 調速方式：外接PWM調速，外接電位器調速； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖FG，（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能。
