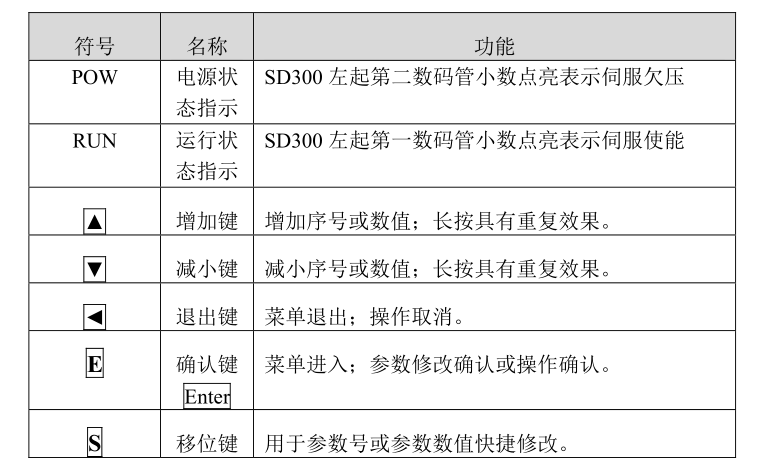

SD300 系列面板由 5 個 LED 數碼管顯示器，5 個按鍵▲、▼ 、 ◄ 、E、S ，用來顯示系統各種狀態設置參數等。 操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示： SD300 操作面板

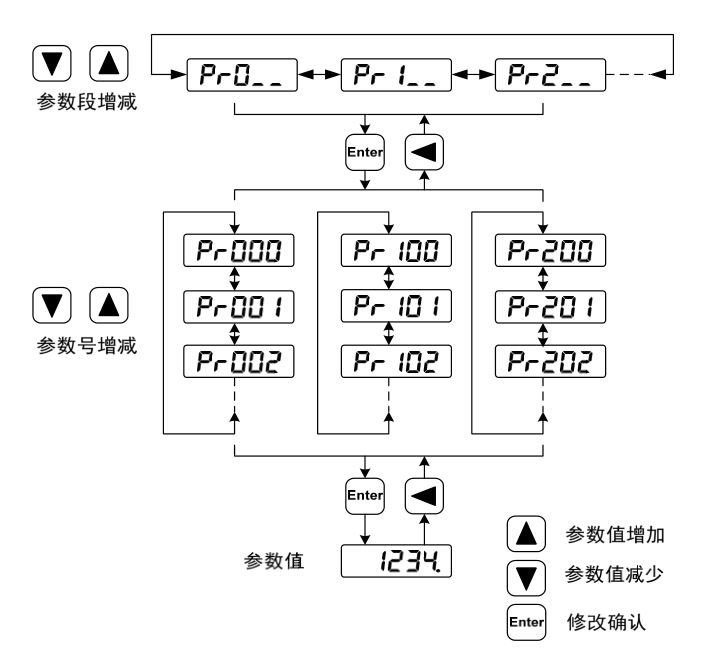

參數采用參數段+參數號表示，百位數是段號，十位和個位是參數號。例如參數 Pr105，段號是“1”，參數號是“05”，數碼管顯示為“ Pr105 ”。 在主菜單下選擇參數設置“ Pr- ”，按 Enter 鍵進入?yún)?shù)設置方式。首先用▲、▼鍵選擇參數段，選中后，按 Enter 鍵，進入該段參數號選擇。其次再用▲、▼鍵選擇參數號，選中后，按 Enter 鍵顯示參數值。 用 ▲ 、 ▼ 鍵可以修改參數值，按 ▲ 或 ▼ 鍵一次，參數增加或減少 1，按下并保持 ▲ 或▼ 鍵，參數能連續增加或減少。用 S 鍵可以改變當前被修改的參數位（個位、十位、百位、千位或萬位），當某參數位處于被修改的模式時，該參數位對應的數碼管小數點被點亮，參數值被修改時，數碼管小數點閃爍，按 Enter 鍵確定修改數值有效，此時數碼管小數點常亮不閃爍，修改后的數值將立刻反映到控制中(部分參數需要保存后重新上電才能起作用)。 此后還可以繼續修改參數，修改完畢按◄鍵退回到參數號選擇狀態。如果對正在修改的數值不滿意，不要按 Enter 鍵確定，可按◄鍵取消，參數恢復原值。 修改后的參數并未保存到 EEPROM 中，若需要****保存，請使用參數管理中的參數寫入操作。

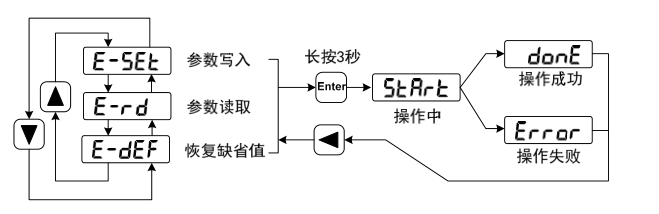

參數寫入

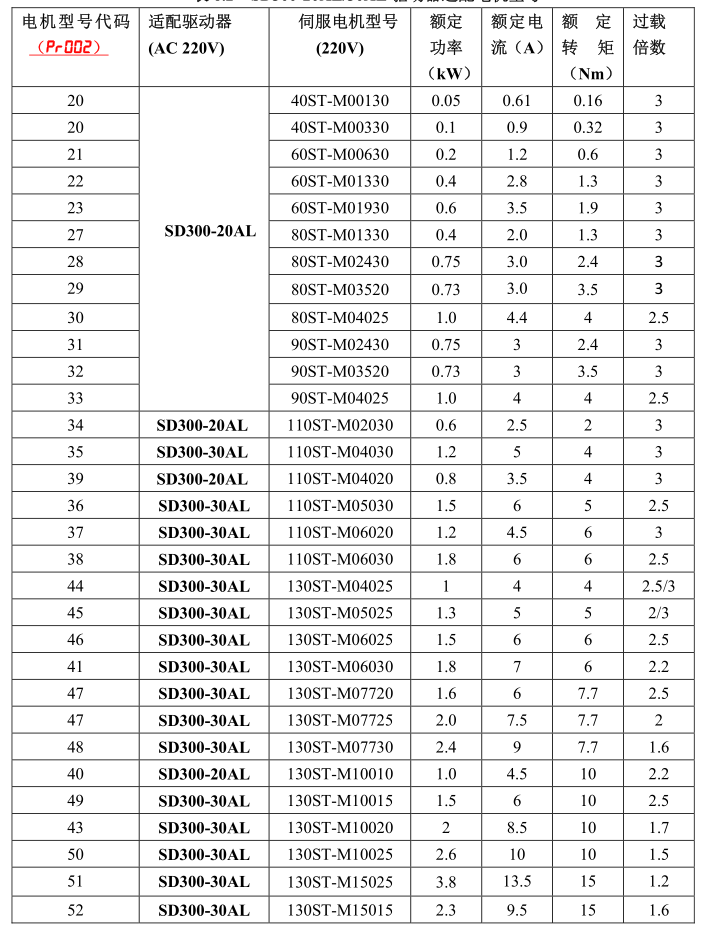

設置電機代碼 接通主電路電源，驅動器的顯示面板點亮，如果有報警出現，請檢查連線。按下述步驟 設置電機代碼參數： 1、 修改操作密碼(參數 Pr000)為 316； 2、根據電機型號設置電機代碼（參數 Pr002），以下為電機代碼表：
