此款驅動器默認5V信號電壓，所以在連接PLC， 單片機或車床控制系統時一定要核對清楚脈沖的信號電壓哦！

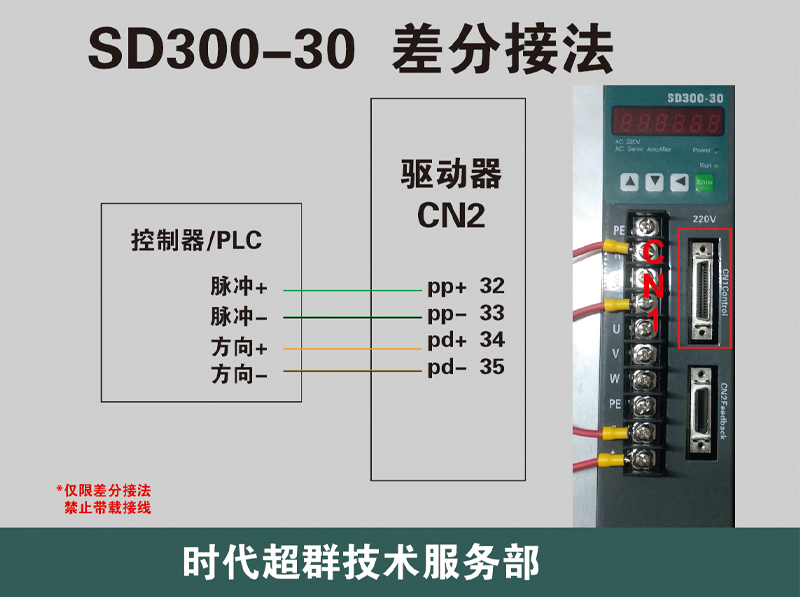

如圖所示，此種接線方式為“5V差分信號”接法 另有共陰與共陽兩種接線方法

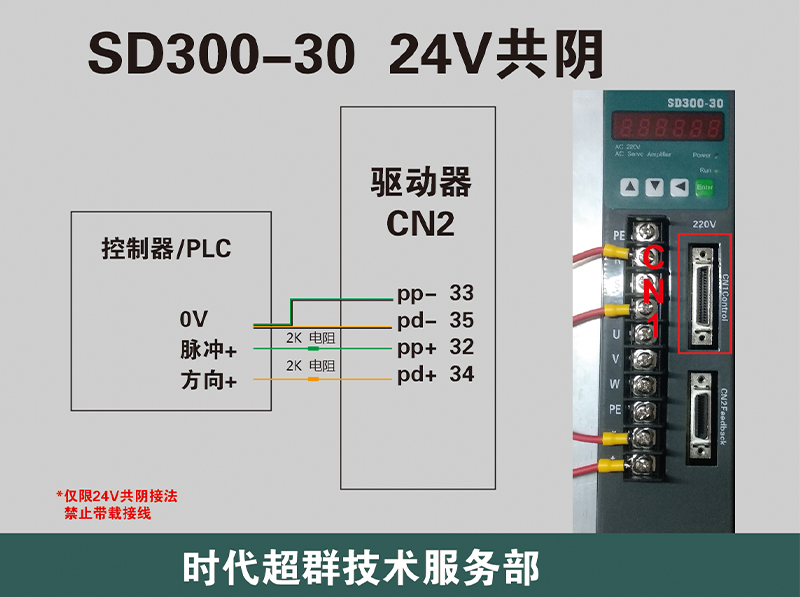

若為共陽 則取PP+ 32與PD+ 34針腳 連接至控制系統的24V脈沖公共端， 并且串接2K電阻于PP+ 32與PD+ 34。
若為共陰則取PP- 33與PD- 35針腳 連接至控制系統的0V脈沖公共端， 并且串接2K電阻于PP+ 32與PD+ 34。
信號線接好后，需要更改驅動器的內部參數
位置模式需要將PA004的參數更改為0 按確認鍵返回上一層
這個時候要確認一下使能方式，如果要內部控制使能的話 需要將PA20和PA53的參數均改為1 更改參數后按綠色鍵保存，然后返回功能選項 找到EE 按綠色進入EE-SET 長按保存顯示FiNiSH保存成功，重新上電即可正常使用
以上為XKM-30A位置控制的簡介，想要了解更多請來電咨詢哦
