北京時代超群ZM-7205A驅動器是一款高壓驅動器，其進電電壓為交流220V 輸出電壓為直流310V�？奢敵�2A電流
此款驅動不支持內部調速，所以特地為大家講解一下端口定義及驅動器外接轉速和方向 啟停等開關的方式 首先還是檢查電機線是否連接正確 電機的三根相線順序， 分別對應驅動器的U V W 三個引腳，以及霍爾信號的HU HV HW H+ H-等 如果線序不對的話 電機則會出現抖動 無力等現象 （注意：電機安裝使用過程中嚴禁對電機軸敲打 磕碰 容易損壞軸承）
外接調速旋鈕 需將控制信號端的+5V1 VSP GND1 外接正反轉需要接DIR和GND1導通

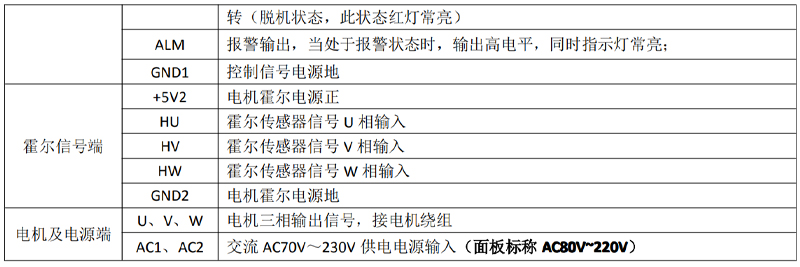

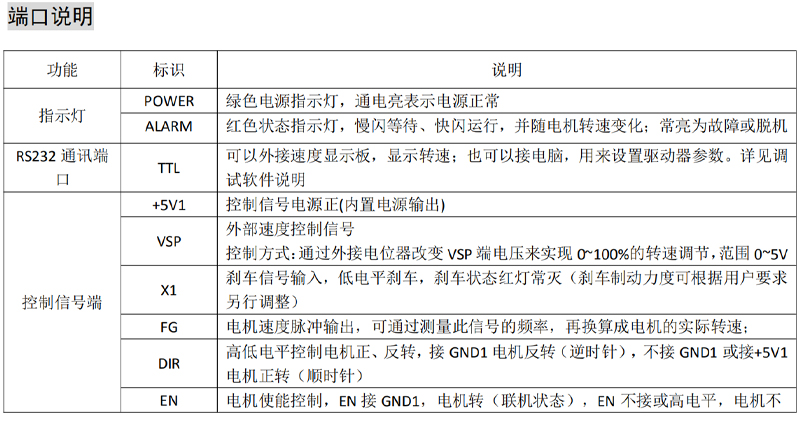

外接啟停需要將 EN和GND1端口導通 功能說明
調速方式選擇 (VSP/PWM) | 外部輸入調速: 將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 GND1 和+5V1 端，將調 節端接于 VSP 端，即可使用外接電位器調速，也可以通過其它的控制單元(如 PLC、單片機等） 輸入模擬電壓到 VSP 端實現調速（相對于 GND1）, VSP 端口的接受范圍為 DC 0V~+5V，對應電 機轉速為 0~額定轉速; | | 剎車制動 (X1) | 通過控制端子 X1 高、低電平的轉換，可以控制電機的停止和運行。當 X1 為低電平時，電機 剎車停止運行，剎車制動時，紅燈滅；當 X1 為高電平或不接時，電機允許運行。（剎車制動 力度可根據用戶要求另行調整） | | 測速信號輸出 （FG） | 驅動器提供電機測速脈沖信號，此信號與電機轉速成正比，脈沖輸出方式為光耦隔離輸出。 1、電機轉速（RPM）=F÷N×60 F=用頻率表實際測得 FG 腳上的頻率 N=2 或 4 , 2 極電機的,N=2；4 極電機的, N=4 例如：用戶選用 4 對級電機，則：當輸出 SPEED 信號為 200Hz 時，電機轉速＝200÷4×60＝3000 轉/分。 2、光電隔離，門極輸出 | | 電機正/反轉信 號 （DIR） | 通過控制端子 DIR 高、低電平的轉換，可以控制電機的正反轉。 注意：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當 DIR 端接收到 換向信號，驅動器先讓電機減速直到停止，停止約 2S 后，電機改變轉向，提速至設定轉速。 | | 電機啟動/停止 信號（EN） | 通過控制端子 EN 高、低電平的轉換，可以控制電機的停止和運行。當 EN 為低電平時，電機正 常運行；當 EN 為高電平或不接時，電機停止工作，處于自由狀態，故障燈常亮，使用運行／ 停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。此時驅動器輸入電流 ≦20mA。 出廠設置為 EN 和 GND1 短接 | | 報警指示(ALM) | 正常工作時輸出為 4.6V（相對于 GND1），當有過壓、過流、霍爾信號錯、電機堵轉時此信號 為 0V（相對于 GND1），同時紅色指示燈常亮。 |
|
|
以上為常用的一些信息整理，有疑問的話歡迎來電咨詢 聯系人：李經理 聯系方式：17600500753（微信 QQ同號）
