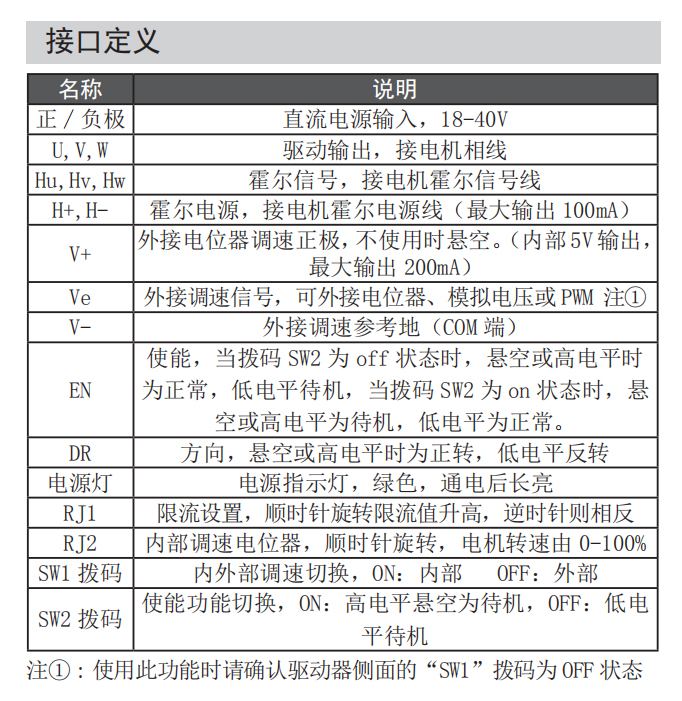

首先接線的話 需要找到電機的三根相線順序， 分別對應驅動器的U V W 三個引腳，以及霍爾信號的HU HV HW H+ H-等 如果線序不對的話 電機則會出現抖動 無力等現象 （注意：電機安裝使用過程中嚴禁對電機軸敲打 磕碰 容易損壞軸承）
內部調速 電機線接好后 如果用驅動器內部調速的方式， 需要把驅動側面標注SW1的撥碼 調成ON的狀態 SW2調成OFF的狀態 然后調整RJ1 將電流調節至電機額定電流值 左右旋轉RJ2進行調速 （左旋調小 右旋增大）
外部調速 外部調速方式為0-5V模擬電壓調節 可外接旋轉10K電位器或單片機 對應驅動器控制端口V+ VE V-三個端口 進行連接 換向內外部均為V-與DR接口短接 使能啟動為V-與EN短接（可接開關）
