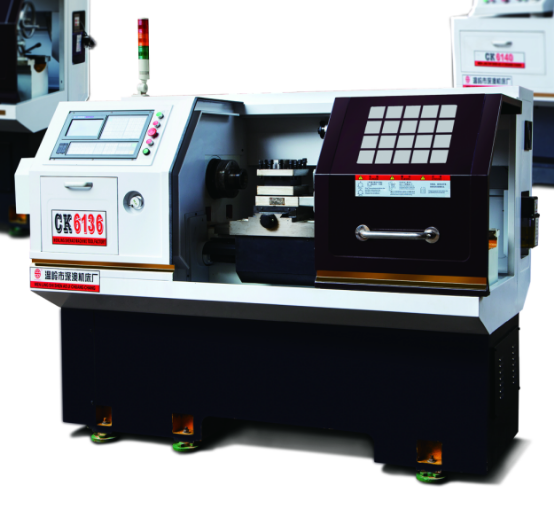

| 數控臥式車床CK6136機床如何選配伺服套裝和數控系統(LMD) |
| 2020年10月12日 |
一、標準諸暨參數規格 床身結構 | 導軌寬度 | 320mm | 加工能力 | 床身****回轉直徑 | φ400mm | 拖板****回轉直徑 | φ190mm | 行程 | X軸 | 180mm | Z軸 | 750mm | 快移速率 | X快速快移率 | 6m/min | Z快速快移率 | 8m/min | 主軸 | 主軸轉速 | 100-2000r/min | 主軸電機功率 | 5.5Kw/1400rpm | 主軸軸承等級 | 人本 P5級 | 前軸承 | 7020DB | 后軸承 | 7016DB | 主軸外徑 | φ100mm | 主軸內經 | φ60mm | 出廠精度 | 重復定位精度 | ±0.01mm | 定位精度 | ±0.01mm | 最小定位單位 | 0.001mm | 卡盤和刀塔 | 卡盤型號 | 中空液壓卡盤8" | 直徑 | φ210mm | 刀架工位 | 4 | 控制系統 | 標準配置 | XK伺服 |
| X伺服電機 | 4NM/1500RPM XK110AEA12030 | Z伺服電機 | 6NM/1500RPM XK110AEA18030 | 主電機 | 5.5KW/1440RPM 198SD-05515 | 顯示器 | 中文顯示 | 傳輸接口 | USB | 切削冷卻系統 | 冷卻電機 | 90W | 泵出水量 | 50L/min | 切削液箱容量 | 40L | 電力需求 | 電源 | 380V | 電能消耗 | 8KW | 機床在下列條件下能長期穩定工作 | 溫度5~38° | 環境濕度 | ＜85% | 設備其他參數 | 液壓泵站 | 1.1KW/50Hz-50L | 設備重量 | 約2噸 | 占地面積（長X寬X高） | 1940X1070X1530 |
二．數控臥式車床配置詳單： 1.標準配置（每臺） 機床及配置 | 序列 | 名稱 | 規格 | 數量 | 1 | 主機 | CK6136 | 一臺 | 2 |
手機CNC系統 | 時代超群CB980 | 一臺 | 3 | 伺服驅動器 | 時代超群 | 二臺 | 4 | X、Z伺服電機 | 時代超群 | 二臺 | 5 | 主電機 | 198SD-05515 | 一臺 | 6 | 主軸軸承 | 人本軸承 | 一套 | 7 | 絲桿 | 配套 | 一套 | 8 | 主電機變頻器 | SD-055 | 一臺 | 9 | 電動刀架 | 國產 | 一套 | 10 | 中空液壓卡盤 | 國產 | 一臺 | 11 | 中空回轉油缸 | 國產 | 一臺 | 12 | 空氣開關 | 國產 | 一套 | 13 | 中間繼電器 | 國產 | 一套 | 14 | 開關電源 | 國產 | 一套 | 15 | 液壓站 | 國產 | 一套 | 16 |
|
|
|
