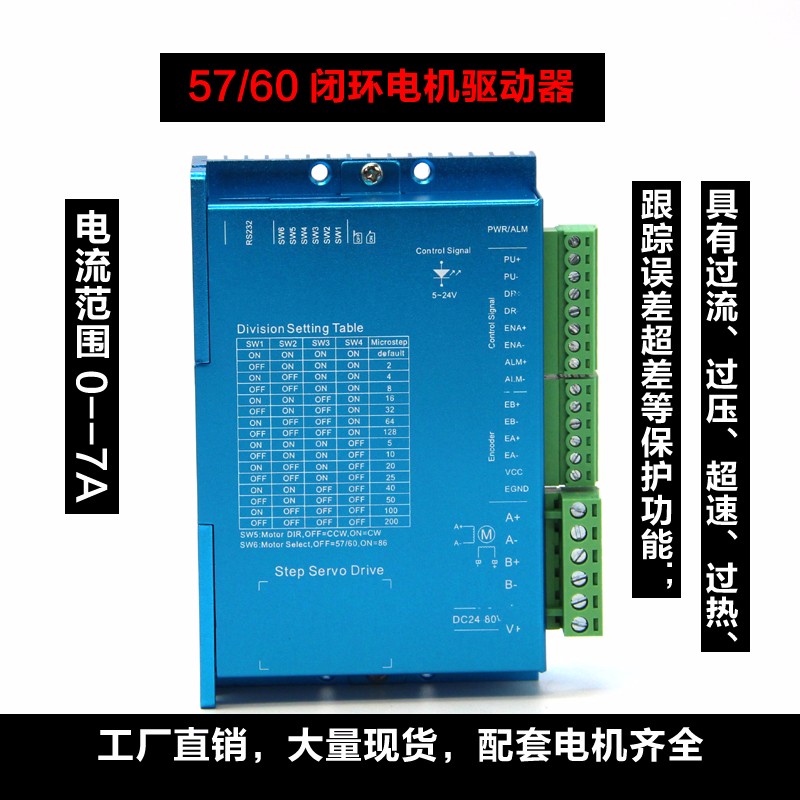

HBS57 是時代超群基于十幾年步進與伺服研發經驗，開發成功的一款新型閉環步進電機驅動器， 采用專用電機控制雙核 DSP 芯片和應用矢量型閉環控制算法，從而****克服了開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的高中低速振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然電機安裝尺寸與傳統的二相 42-57 系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本相比開環步進電機增加不多，僅相當于傳統交流伺服系統的 30-50%。
閉環步進電機控制作為一種新型的步進電機控制技術，是在傳統二相步進電機后軸上安裝了高精度光學增量編碼器，由于編碼器具備轉子實時位置信息回傳特性，所以驅動器可以實時監測電機軸位置，每秒取樣電機軸位置信息達到 20000 次，這使得驅動器可實時補償位移偏差，保證精確定位。而傳統開環步進電機，由于無編碼器反饋轉子實時位置信息，當負載突然變化時，電機會出現丟步，從而導致定位錯誤，最終給用戶帶來巨大損失。閉環步進系統特別適用于低剛性負載情況（如：皮帶，滑輪系統），如果使用交流伺服系統，它們有一個共同的問題，就是一直要做補償動作。為了得到較好的剛性，交流伺服系統特別希望工作在高增益條件下，這樣極易導致交流伺服電機定位時會偏離位置，而驅動器會通過相反方向超調來糾正偏差，這種空震現象，在系統中十分普遍，其中靜止摩擦力明顯高于運行摩擦力。解決方案是降低增益，但是響應速度和精確度會受到影響。而閉環步進系統能解決這個問題。它利用步進電機的獨特性能，將其固定在既定位置，減少震蕩。這種優點特別適用于納米技術，半導體制造，視覺系統和噴墨打印領域，因為以上制造行業對系統的低振動性有很高要求。 HBS57 采用了 1000p/r 高精度光學編碼器。區別于傳統的內部微細分步進驅動器，系統內部的高性能雙核數字信號處理器（DSP），使用矢量控制和濾波技術，以諧波達到平穩的旋轉控制。在高負載和高速情況下，HBS57 表現依舊出色，不會出現失步或定位錯誤。轉矩輸出較之普通步進電機和驅動器而言，HBS57 在長時間內可保持高轉矩輸出，在負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，HBS57 倚靠其創新的電流相位控制技術，實現了在高速運動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實現了在負載下，仍可以保持高轉矩輸出。由于 HBS57 驅動器可以根據負載變化，實調整控制電流，因此可以減少熱量的產生，提升使用效能，相比開環步進電機，發熱量減少 50%以上，使得電機和軸承壽命得以延長，提升產品品質，降低維修率。 性能參數 采用全新 32 位電機控制專用雙核 DSP 芯片； 采用先進的矢量電流及速度和位置閉環控制算法； 靜態電流和動態電流比例可以任意設置（0---7A 范圍內）； 可驅動 42-60 全系列二相混合式步進伺服電機； 電機標配 1000 線高精度編碼器； 光耦隔離差分信號輸入； 脈沖響應頻率可達 300KHZ； 細分 16 檔設定（400-51200），特殊細分可按客戶要求更改； 具有過流、過壓、超速、過熱、跟蹤誤差超差等保護功能； 支持指令控制模式； 集成 RS232 通信功能，并且支持 PC 端軟件調試參數； 產品相對優勢
● 優于開環步進電機驅動器的特點： 準確定位，電機不會失步； 定位穩定，即使受到外部力量影響，如機械振動或垂直定位保持，也 會自動回復到原位； 采用額定轉矩來驅動電機，而傳統開環步進電機為避免失步問 題，通常只會用 50%額定轉矩來驅動電機； HBS57 的控制電流依負載而定，電機能在高速下運行，而傳統步進電機無論荷重，一律使用恒定電流，因此能效大大提高；
由于電機轉矩輸出沒有損失，所以電機的體積相比原來的開環系統降 低 1-2 檔，從而使電機的安裝尺寸更小，系統成本下降； ●優于交流伺服電機驅動器的特點： 無需調整增益(應負載變化自動調整增益)； 維持穩定的位置控制，定位完成后無抖動； 可以實現快速定位，加減速曲線可以更陡，從而提高加工效率； 擅長在快速短行程運動中持續運行； 成本只是交流伺服系統的 30%-50%；
