時代超群110系列直流無刷電機電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。上圖為110BL110S100-430TKA，電機功率1KW，轉速3000轉，電壓48V，輸出扭矩3.2NM

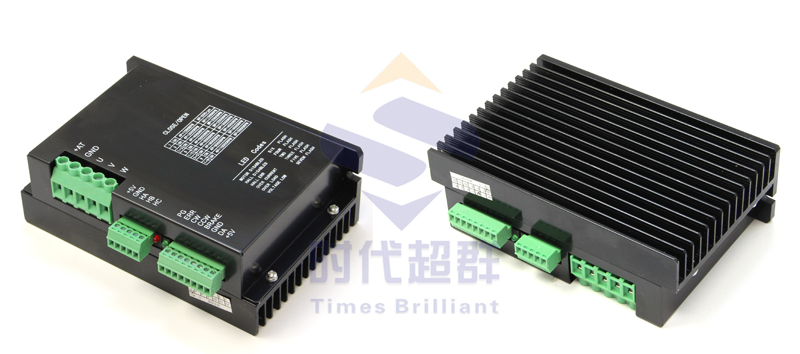

搭配的驅動器ZM-6535A采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。。

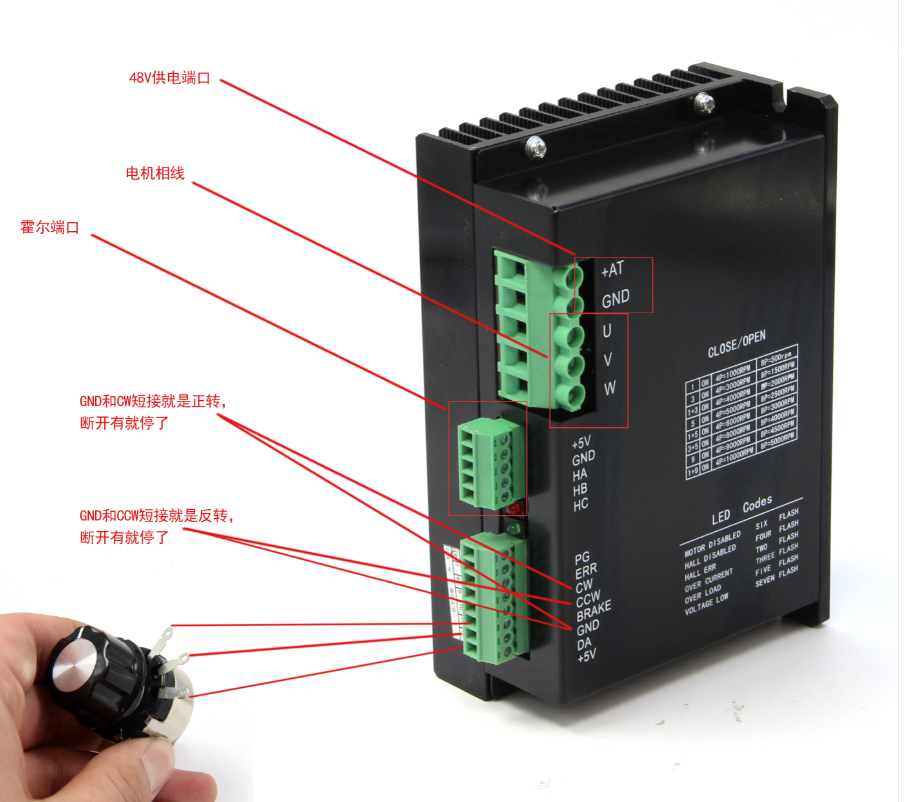

今天介紹一下這款電機驅動套裝如何控制速度和方向呢? 控制原理圖如下：

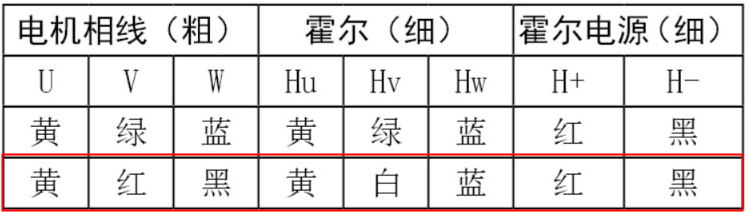

注意事項:+AT接48V+，GND接0V，正負不要接反，此款驅動沒有反接保護 電機線序如下：（注意我公司有兩種線序的電機，1kw的電機以紅框?yàn)闇?zhǔn)）
調方向的話用GND和CCW短接是一種方向，GND和CW短接是另外一種方向。 接雙控開關(三檔自鎖)控制正反轉和啟停

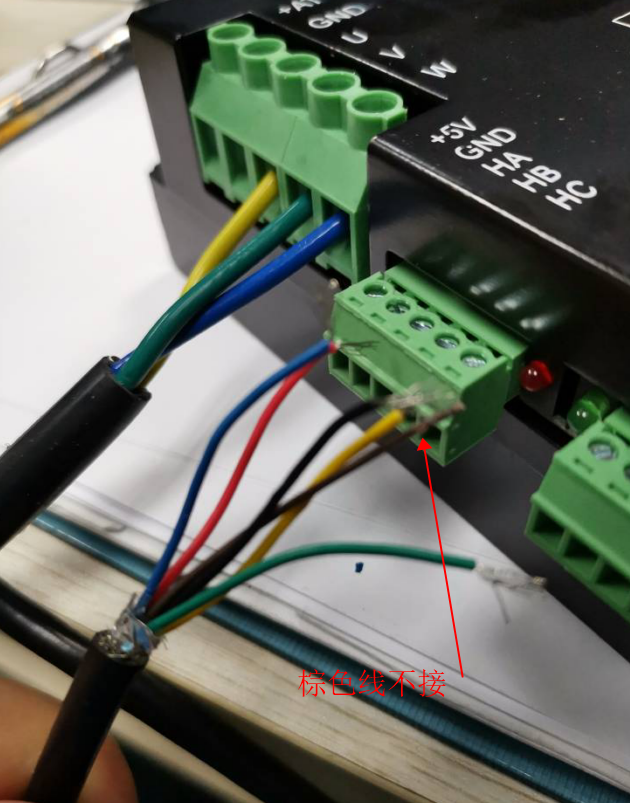

雙向開關，客戶向著左旋轉就相當于，GND和CCW接通，那么電機，就正傳方向，如果回位，那么就相當于斷開，電機停止運轉，向著右旋轉就相當于GND和CW接通，就是電機反轉 我公司110系列無刷電機還有1.5kw，3000轉款，歡迎訂購 電機接線圖如下：
