如果判斷無刷電機是幾對極的，需要配備要素：直流無刷電機1個，直流無刷電機驅動器1個，萬用表1個。如下圖

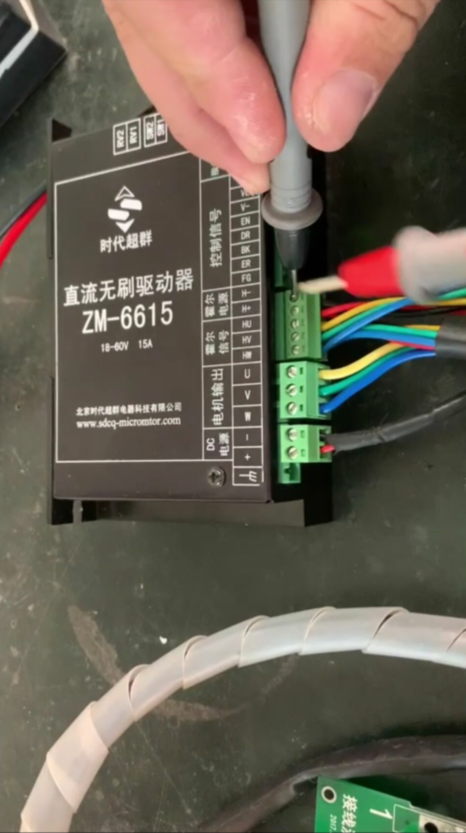

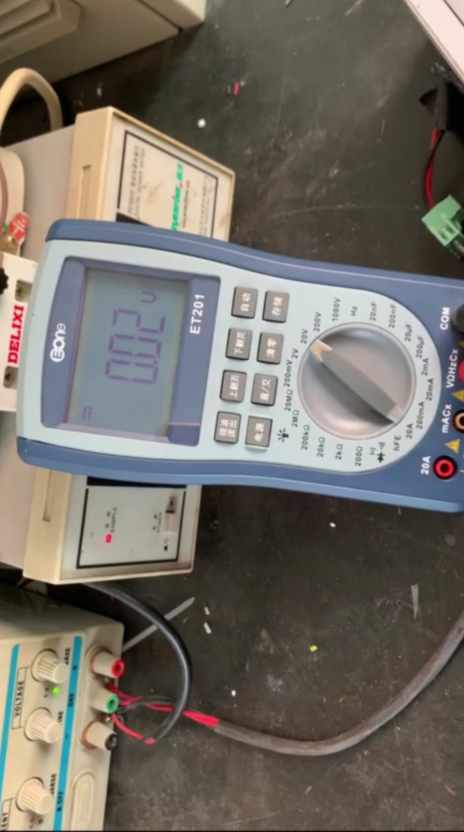

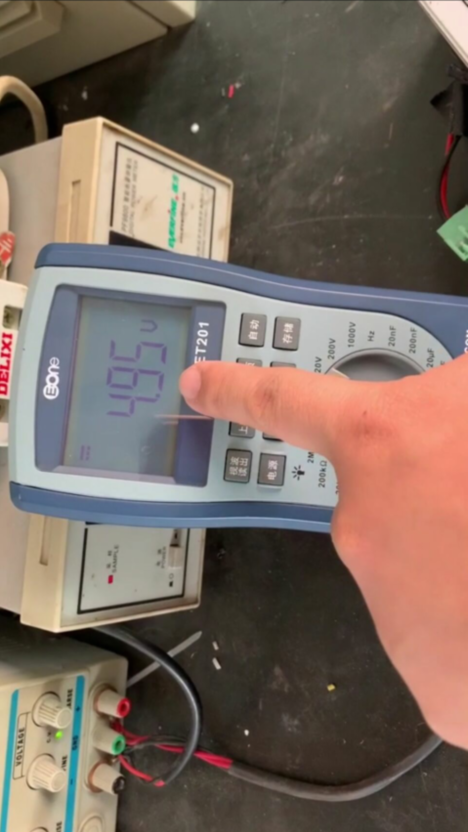

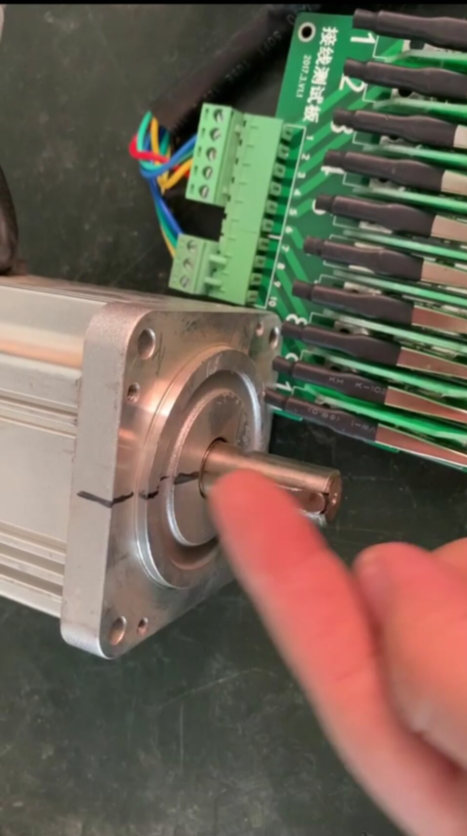

首先我們把電機的線接好，把萬用表調到20V，把萬用表的黑表筆放到(H-)上，把萬用表的紅表筆放到直流無刷驅動器的（HU,HV ,HW）任意一個霍爾信號上，現在我的在電機軸的起始位置做個標記，把無刷驅動器的調速旋鈕調到最小，這時我們擰動電機軸，并觀察，萬用表的變化，看看擰到起始點，萬用表的（0-5V）（5-0V）撥動幾次，最后撥動幾次就是幾對極的電機。如下圖所示：

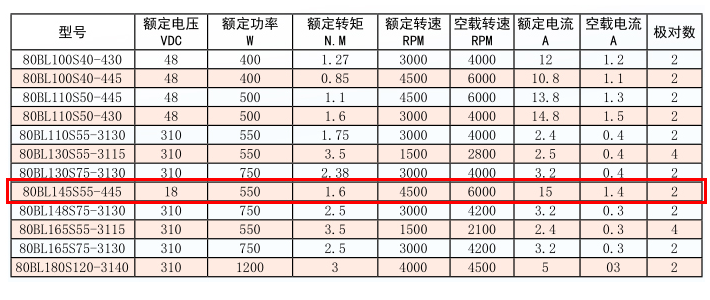

以下是80無刷電機的參數表：
