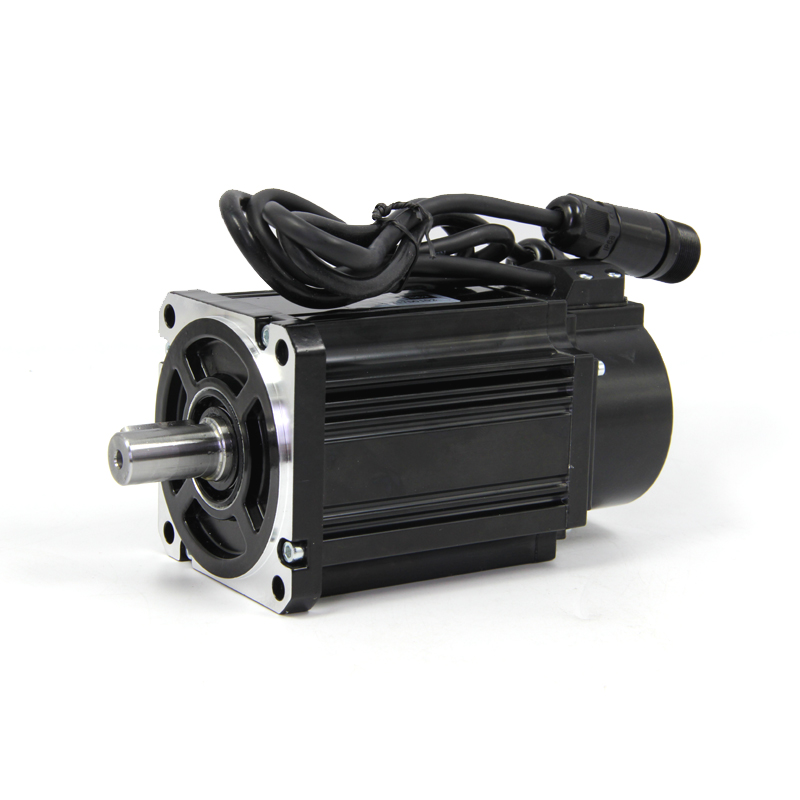

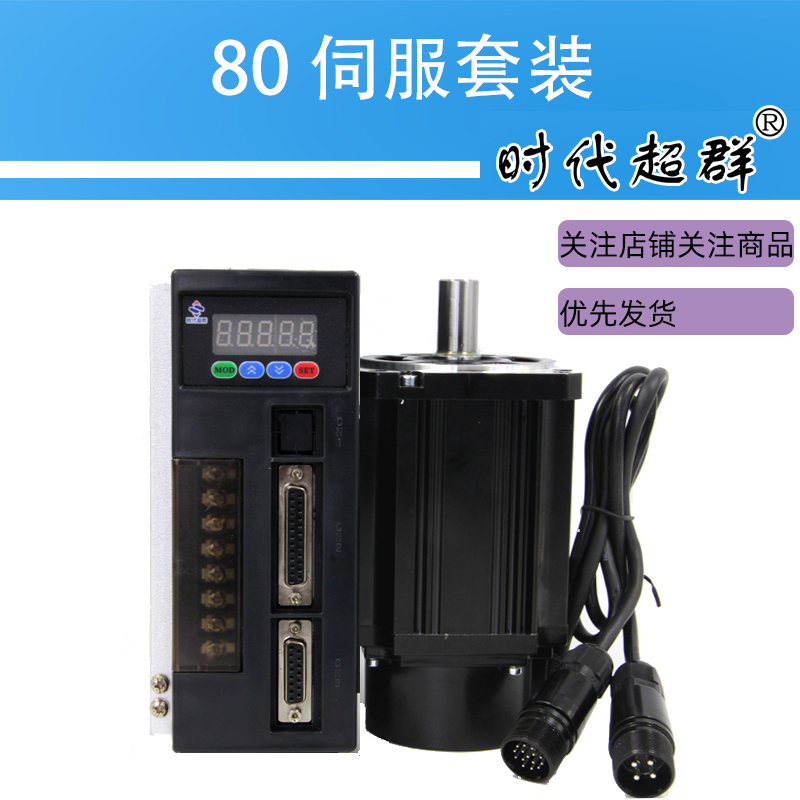

交流伺服電機
伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）
交流伺服電動機的結構主要可分為兩部分，即定子部分和轉子部分。其中定子的結構與旋轉變壓器的定子基本相同，在定子鐵心中也安放著空間互成90度電角度的兩相繞組。其中一組為激磁繞組，另一組為控制繞組，交流伺服電動機是一種兩相的交流電動機。 交流伺服電動機使用時，激磁繞組兩端施加恒定的激磁電壓Uf，控制繞組兩端施加控制電壓Uk。當定子繞組加上電壓后，伺服電動機很快就會轉動起來。 通入勵磁繞組及控制繞組的電流在電機內產生一個旋轉磁場，旋轉磁場的轉向決定了電機的轉向，當任意一個繞組上所加的電壓反相時，旋轉磁場的方向就發生改變，電機的方向也發生改變。 為了在電機內形成一個圓形旋轉磁場，要求激磁電壓Uf和控制電壓UK之間應有90度的相位差，常用的方法有： 1）利用三相電源的相電壓和線電壓構成90度的移相 2）利用三相電源的任意線電壓 3）采用移相網絡 4）在激磁相中串聯電容器
優點 ⑴無電刷和換向器，因此工作可靠，對維護和保養要求低。 ⑵定子繞組散熱比較方便。 ⑶慣量小，易于提高系統的快速性。 ⑷適應于高速大力矩工作狀態。
同步型交流伺服電動機雖較感應電動機復雜，但比直流電動機簡單。它的定子與感應電動機一樣，都在定子上裝有對稱三相繞組。而轉子卻不同，按不同的轉子結構又分電磁式及非電磁式兩大類。非電磁式又分為磁滯式、永磁式和反應式多種。其中磁滯式和反應式同步電動機存在效率低、功率因數較差、制造容量不大等缺點。數控機床中多用永磁式同步電動機。與電磁式相比，永磁式優點是結構簡單、運行可靠、效率較高；缺點是體積大、啟動特性欠佳。但永磁式同步電動機采用高剩磁感應，高矯頑力的稀土類磁鐵后，可比直流電動外形尺寸約小1/2，質量減輕60﹪，轉子慣量減到直流電動機的1/5。它與異步電動機相比，由于采用了永磁鐵勵磁，消除了勵磁損耗及有關的雜散損耗，所以效率高。又因?yàn)闆](méi)有電磁式同步電動機所需的集電環和電刷等，其機械可靠性與感應（異步）電動機相同，而功率因數卻大大高于異步電動機，從而使永磁同步電動機的體積比異步電動機小些。這是因?yàn)樵诘退贂r(shí)，感應（異步）電動機由于功率因數低，輸出同樣的有功功率時，它的視在功率卻要大得多，而電動機主要尺寸是據視在功率而定的
