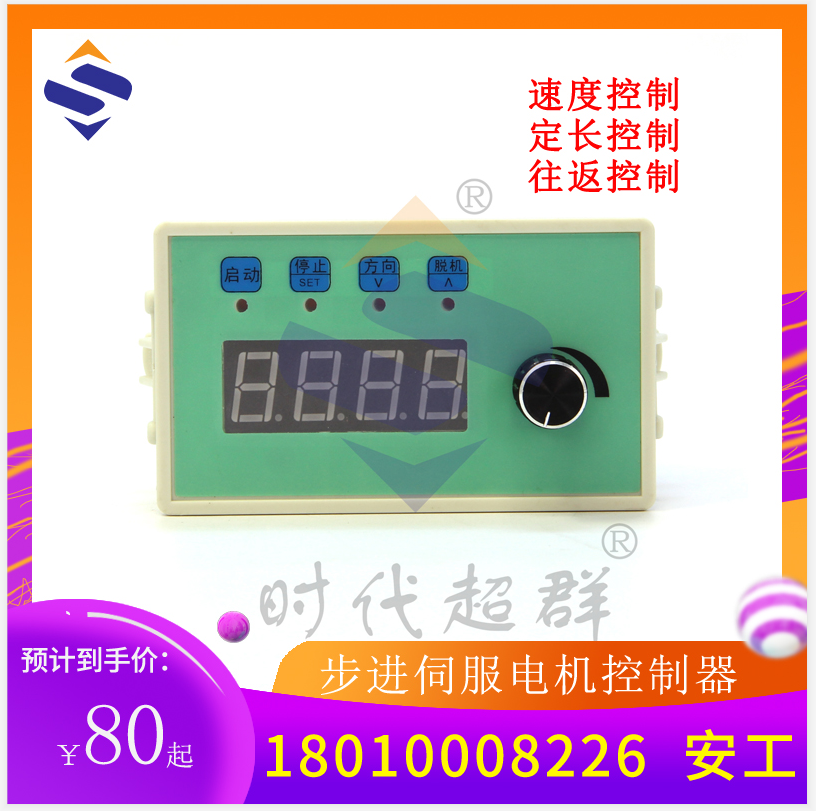

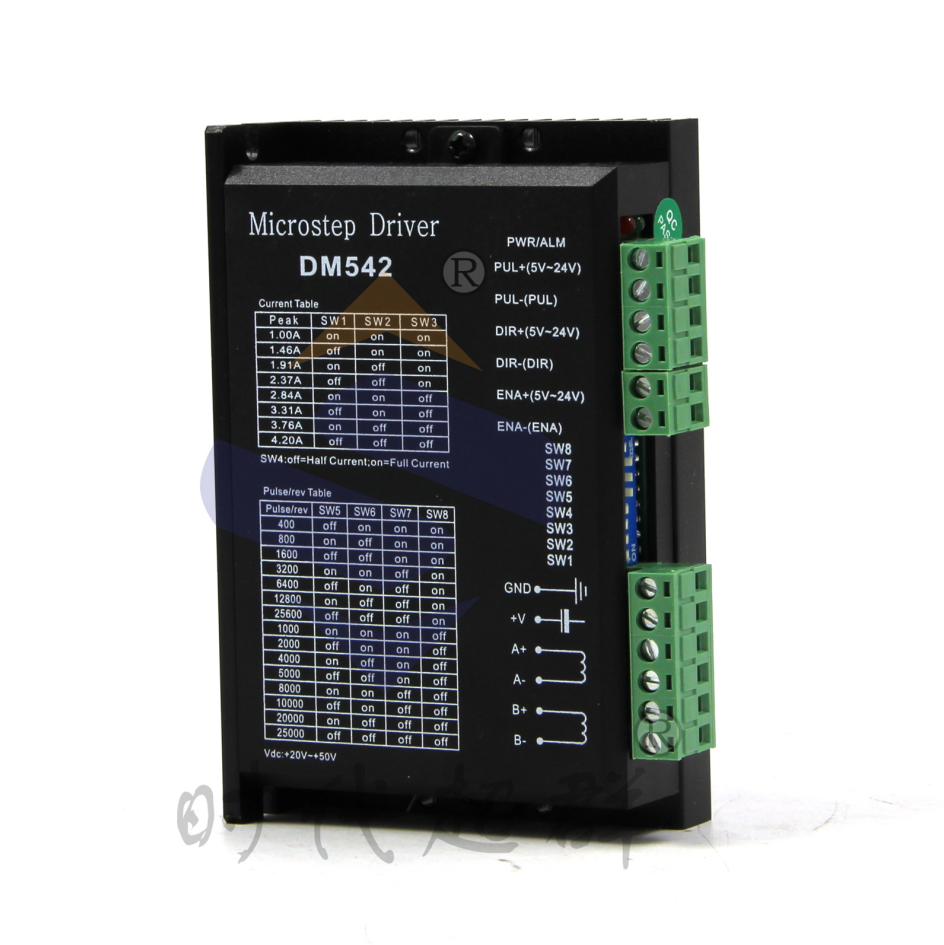

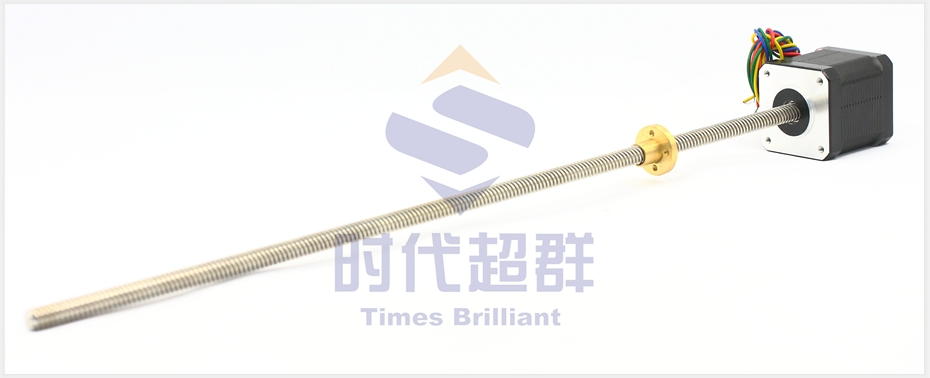

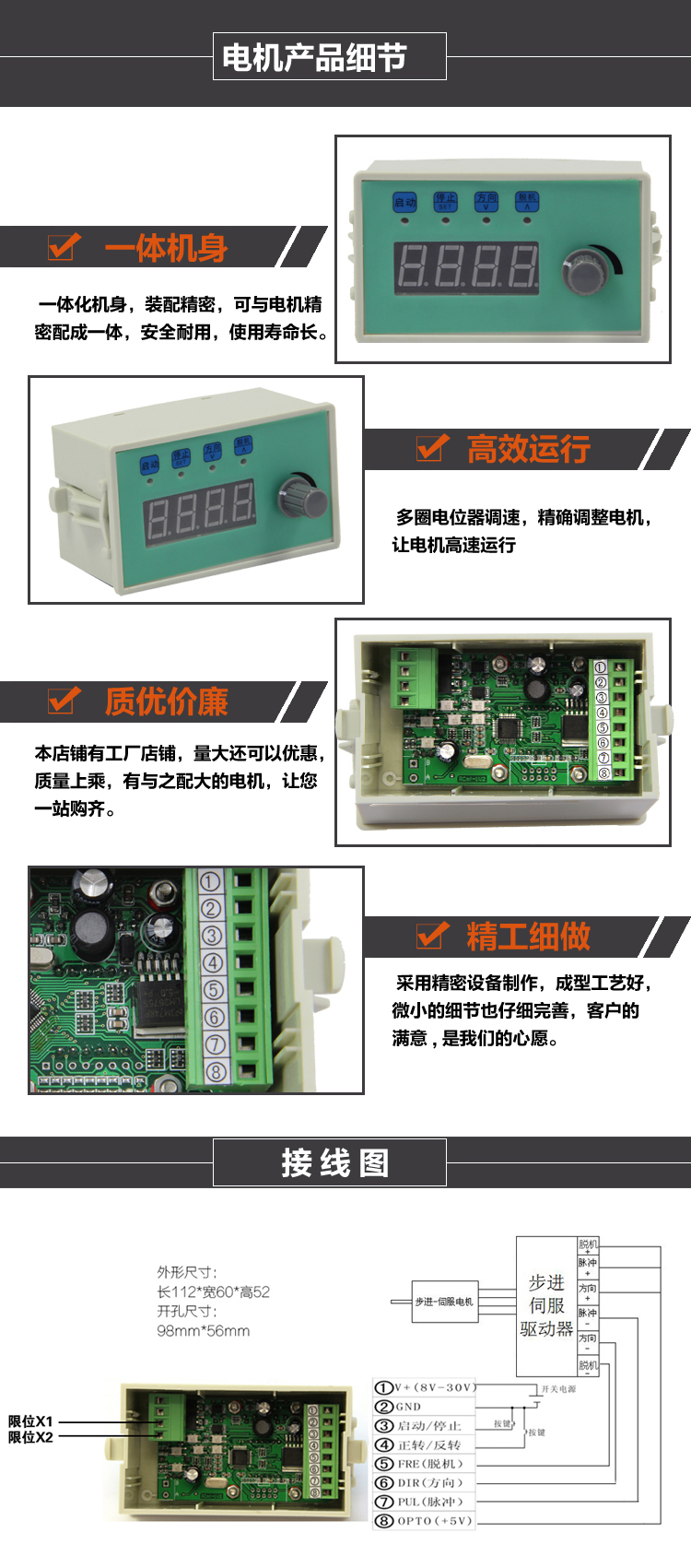

接線方法 控制器CS10-3的OPTO(+5V)接入步進驅動器MD542的PUL+和DIR+端口。 控制器CS10-3的PUL（脈沖）接入步進驅動器MD542的PUL-端口。 控制器CS10-3的DIR（方向）接入步進驅動器MD542的DIR-端口。 控制器CS10-3的V+接入電源24V+ 控制器CS10-3的GND接入電源24V- 控制器CS10-3的X1接限位開關一端，限位另一端接入電源24V- 控制器CS10-3的X2接限位開關一端，限位另一端接入電源24V- 步進驅動器MD542的A+接入直線電機的相線1 步進驅動器MD542的A-接入直線電機的相線2 步進驅動器MD542的B+接入直線電機的相線3 步進驅動器MD542的B-接入直線電機的相線4 步進驅動器MD542的+V接入電源24V+ 步進驅動器MD542的GND接入電源24V- 控制步驟 點擊控制器CS10-3的啟動鍵，電機轉動，旋鈕調節電機轉速。電機轉到X1限位電機自動反轉，電機再轉動到X2限位時，電機再次反轉運行，就這樣電機運行在X1和X2限位之間。不想運行時，點停止鍵停止運行。
