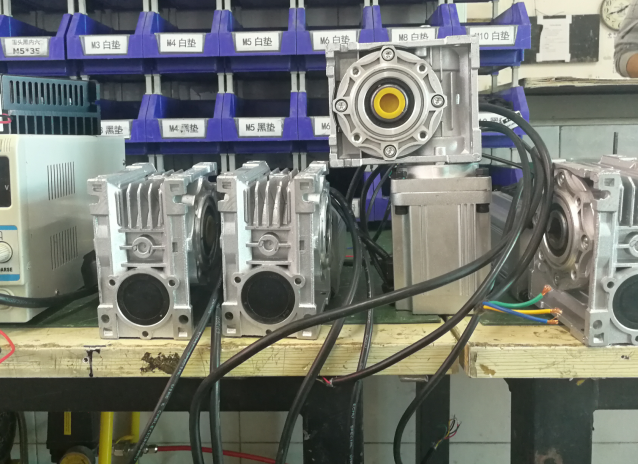

上圖為客戶定制時代超群一款直流無刷電80BL126S40-330TK9，電壓36V，功率400W，轉速3000轉，額定扭矩1.27NM，搭配的是RV40系列10速比蝸輪蝸桿減速機，此套裝輸出的額定轉速300轉，輸出轉矩為1.27*10*60%=7.6nm左右的力，有效的增加電機的輸出力量。 RV40系列蝸輪蝸桿減速機尺寸圖如下：
那么如何給這款減速電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。400W/36V=11A,高壓電機配套的驅動輸入電壓也應該為36V。電流大于峰值電流11A*2（如表格）是比較好的
ZM-6650無刷直流電機驅動器采用 ARM 高速芯片控制�？蓱�(yīng)用于上位機（PLC或單片機等）PWM，頻率，或模擬量調速�？刹捎檬謩�(dòng)調速方式（自帶電位器，也可外接電位器手動調速）。過流、過壓、 欠壓、 堵轉、 霍爾信號非法、速度信號輸出。優化控制性能，調試簡單方便。.異常信號報警輸出。高速力矩輸出平穩，轉速穩定。
如果是48V電機，建議帶1KW以內的電機�。�！ 如果是24V電機，建議帶500W以內的電機�。。� 如果是36V電機，建議帶750W以內的電機�。�！
然后調整控制模式，如果是外部控制模式需要如下操作
SW2打到ON，這樣可以調到全速狀態
SW3和SW5調整為0N的狀態
此時，控制端口必須要接電位器，，然后吧COM和EN短接，然后COM和BRK短接
然后 接點位器調速，SV是點位器的中間腳，這樣就可以調速了，上電以后電機就轉了 方向控制的話用COM和FR短接
如果是內部調速模式需要吧撥碼開關調整如下
然后用內部十字電位器來調整速度， 啟動和停止，正反轉和外部控制一樣
當電機出現過流、Hall 輸入錯誤、堵轉、過溫、過壓等情況的時候，驅動器便發出報警信號。此時故障報警輸出端（ALM）與公共端（COM）將導通，從而使故障報警輸出端（ALM）成為低電平，與此同時驅動器停止工作，報警燈閃爍。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
