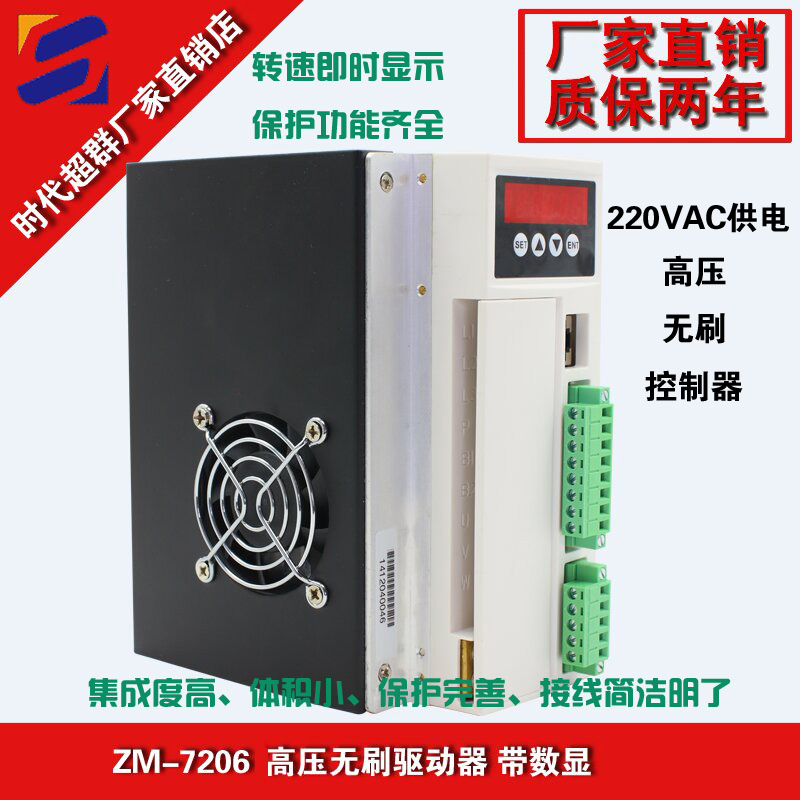

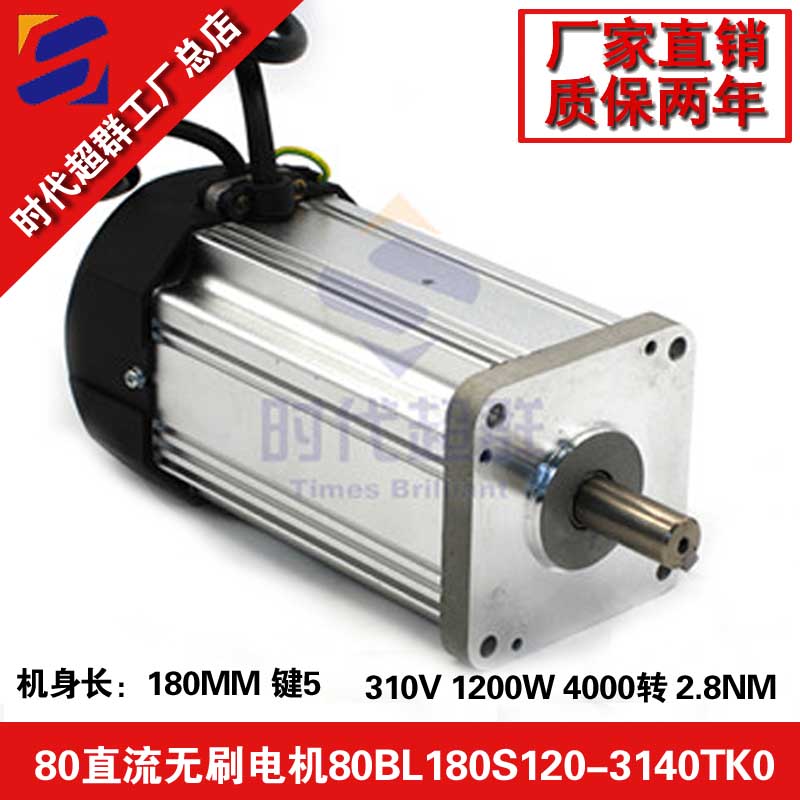

上圖為高壓直流無刷電80BL180S120-3140TK0 電壓為310V，功率為1.2KW，額定轉速為4000轉，空載轉速可達5000轉，額定電流3.2A，空載電流0.3A，極對數為2對。配套驅動器ZM-7206是我公司自主研發的大功率驅動器，主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。 下面介紹一下，如何利用這款驅動內部參數調整方向

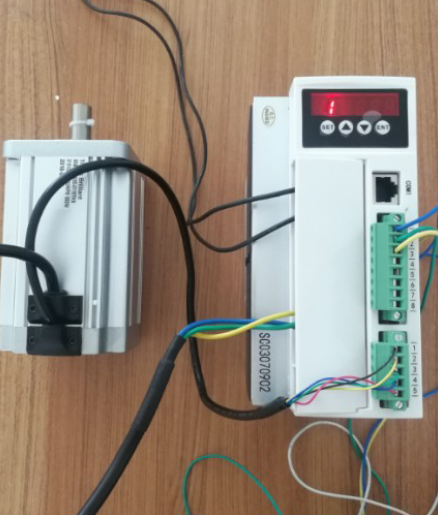

第一步，按照如下接線圖接線:
其中控制端口，只需要接3腳（COM）和4腳（方向端口）短接 ，就可以控制方向的正反，但是有的客戶不希望通過這個端口，想通過改變驅動的參數來實現改變方向，如何操作呢？
第二步，接好線以后上電:顯示如下，為正常
方法如下：

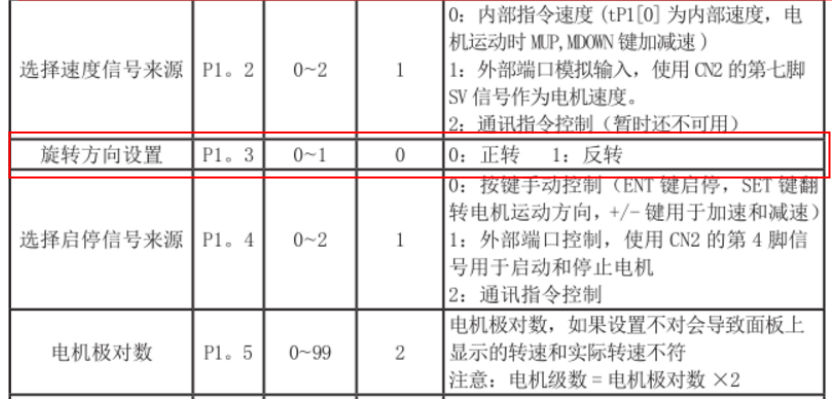

按SET鍵以后，按上下鍵，調到P0.6，把此參數從0調為1，就可以設置1.多以上的參數了，調整好參數，直接按SET鍵設置其他參數即可，不用按別的   按兩次SET鍵，可以編輯成1.幾的參數，調整到p1.3。默認是0為正傳，改成1為反轉
