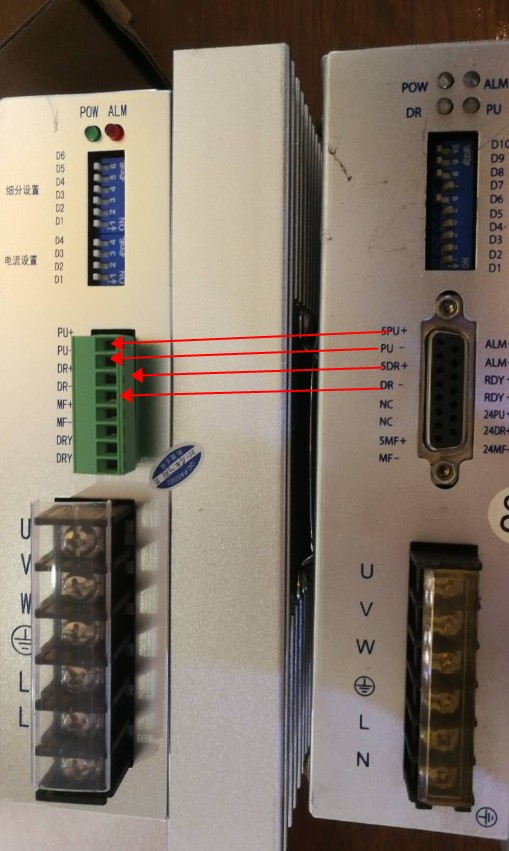

ZD-3HE2254ML是時代超群新推出的一款三相步進電機驅動器，用于替代ZD-3HE2254.作為替代升級產品。操作接線更為方便，性能更加穩定。 那么如果客戶設備用的老款如何成功替換呢，首先 脈沖控制口需要替換，可以看一下之前的DB15針插頭對應的事什么，然后按照下邊接線圖接 1.5V差分接法替換,一般用于控制器

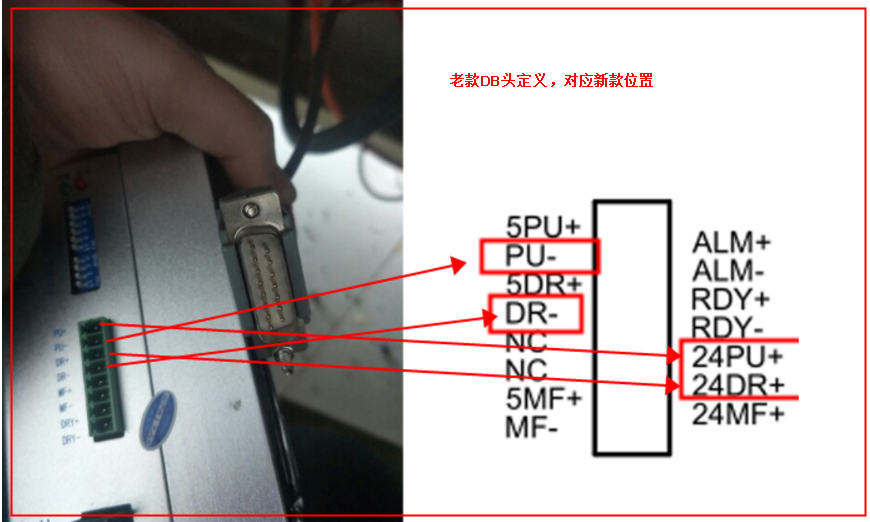

2.24V公共端接法替換，一般用于PLC

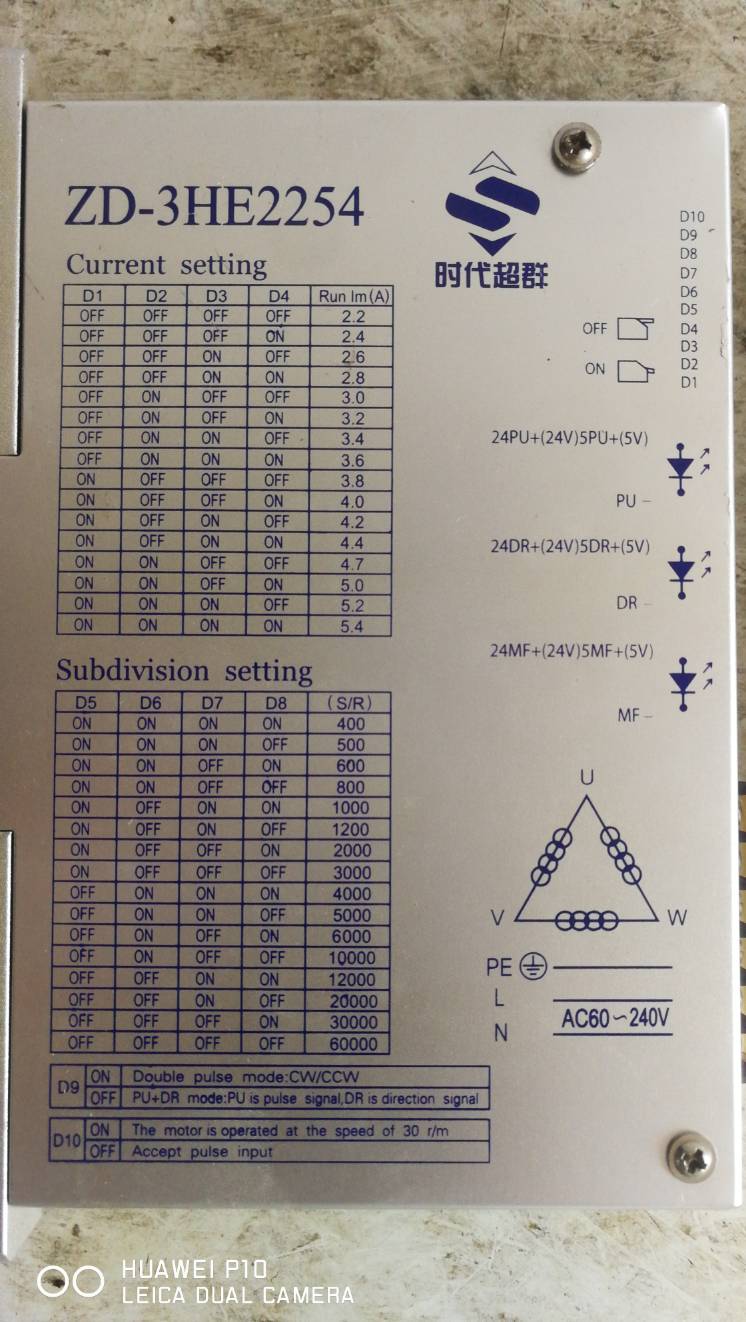

然后看一下細分和電流設置 對應側面的撥碼開關和絲印上的細分，找到相應的設置，然后。吧新的驅動調成一樣的設置既可
配套電機推薦

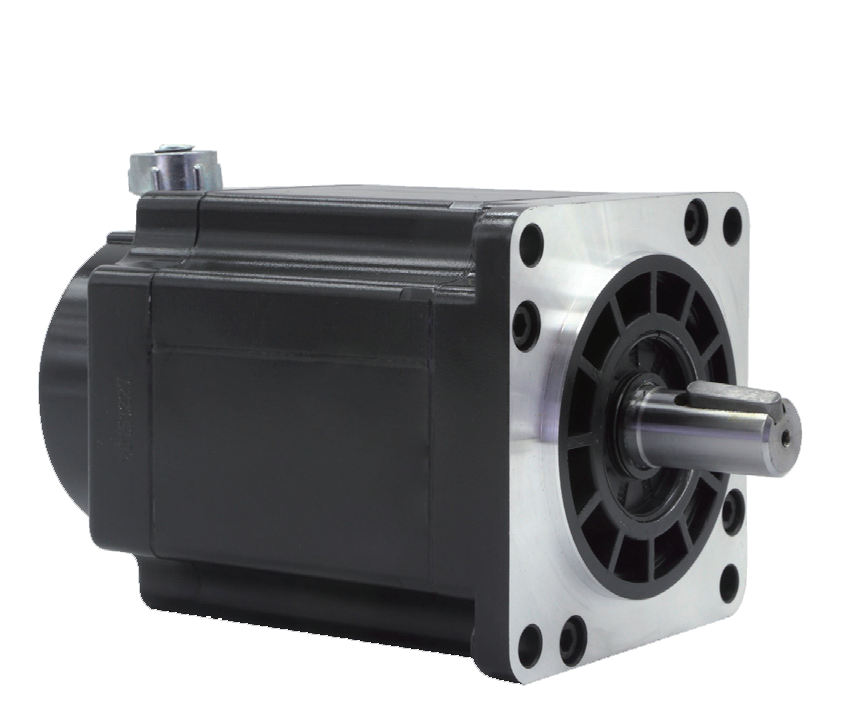

110HCY185AL3S-TK0B三相混合式帶剎車步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.2°，扭矩16N.m，電流3A，機身高185MM，軸徑Φ19MM，鍵，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
另出售110系列大扭矩電機，8NM 12NM 16NM 20NM 22NM多種規格可選 | 步進電機型號 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 相電阻(Ω)
| 相電感(mH)
| 機身長度(L)mm | 重量 | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
