上圖為48V直流無刷電機80BL105S56-430TK9，電機電壓48V，功率565W，額定轉速為3000轉，扭矩為1.8NM,具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C(jī)、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

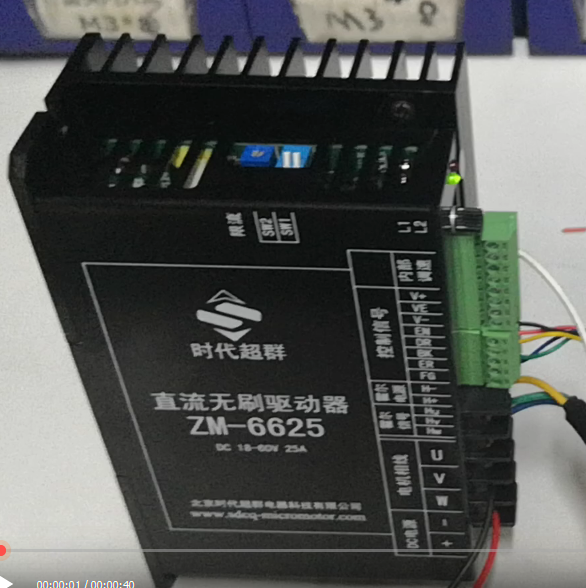

配套的驅動器ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路 用ZM-6625驅動器怎么實現上電以后開關閉合電機就轉呢？
首先SW1和SW2撥碼開關撥到ON的狀態，SW1為ON的狀態是內部調速裝填，驅動器上的旋鈕調速， SW2為ON的狀態，是驅動器V-和EN短接電機轉，此時V-和EN之間可以接一個開關來控制啟停。 控制原理圖如下
聯系方式：QQ:467102884 電話：18710050116（劉女士）
