上圖為客戶定做時代超群110系列直流無刷電機110bl140-430，電機功率1.5KW，扭矩4.8NM，轉速3000轉，電壓48V，具體參數見下表：
采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累�？捎糜诔橛蜔煓C、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

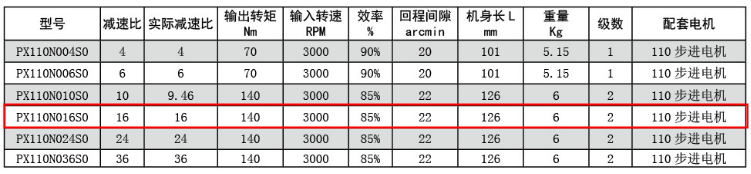

客戶在扭矩不夠的情況下，可以加裝減速機來提升電機扭矩，PX系列的普通行星減速機，精度一般，輸出效率80%，4.8NM.1.5KW直流無刷電機搭配16速比行星減速機輸出扭矩是多少呢？ 4.8NM*16速比*80%效率=61.44NM≤140NM的額定輸出扭矩，那么最終輸出的扭矩為60NM輸出的轉速為3000/16=187.5轉每分鐘
配套ZM-6545A驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高, 振動小, 噪聲低,運行平穩。
主要特點 ◆直流電壓20VDC-50VDC。 ◆PWM頻率不小于12KHZ。 ◆輸入信號與TTL兼容。 ◆驅動電流達45A。 ◆本驅動器具有二種功能，跳線場W短接，通電后運行有霍爾電機，跳線場W不短接，通電后運行無霍爾電機，即霍爾可以不用。 ◆速度開環或閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自己改變****閉環速度。閉環速度的改變應由專業人員操作。 操作方法：斷開電源，打開盒蓋，找到1，3，5，9跳線場。如需要****5000轉閉環，5腳跳線場短接。又如需****4000轉閉環，則需1,3跳線場短接。計算方法：跳線場短接后累加乘以1000，即為****閉環轉速�？刂艱A端0V到5V,就可以控制閉環轉速0到****轉速。 ◆外型尺寸：180*104*62。 ◆重量：0.915Kg。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
