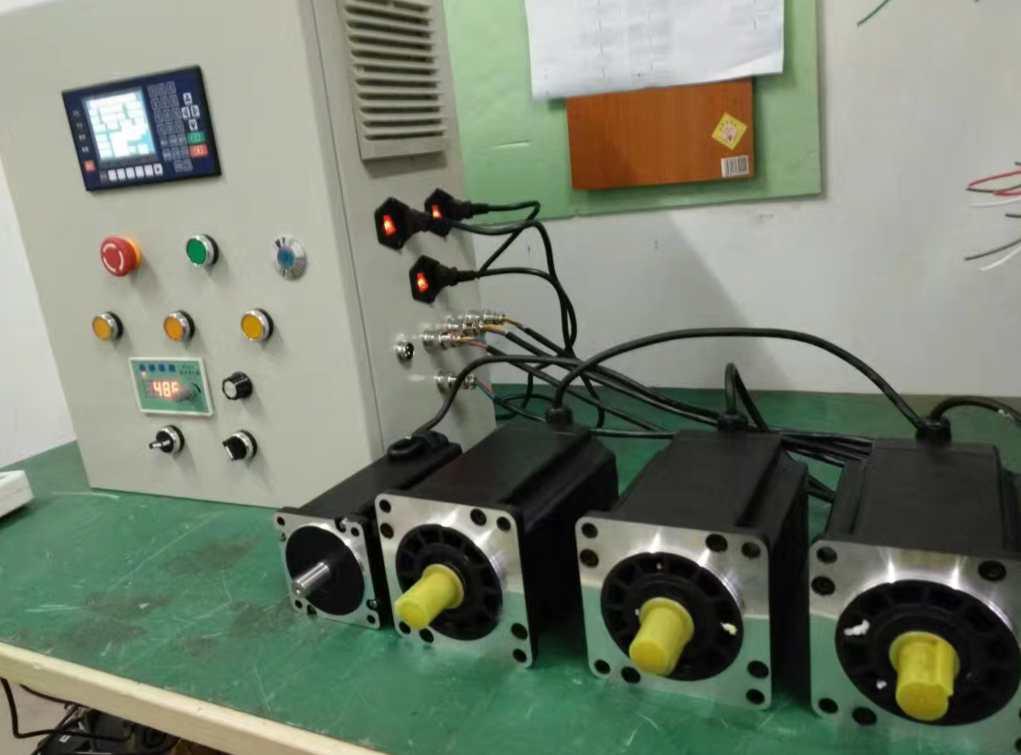

常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下面是客戶定制一臺四軸控制箱，里邊采用了兩款控制器，一款是CM40L-40四軸控制器，可實現四軸聯動，另外一臺采用的事CS10-3控制器，電位器調速
四軸控制器控制四臺110步進電機實現聯動控制。
上圖為110HCY160AL3S-TK0三相高壓步進電機，步距角1.2 扭矩12Nm 電流5A 機身長160 軸徑直徑19 軸長40 止口85，其中軸徑和軸長可根據客戶要求定制，該電機性能穩定，精度高，高轉速大扭矩，結構簡單，主要應用在機床，機械手，掃描設備，工業生產線等。 尺寸圖如下
可搭配時代超群推出的新款9A大電流三相步進電機驅動器，可比一般的驅動同轉速下輸出力矩提升20%，ZD-3HE2290M 是基于 DSP 控制的新一代數字步進電機驅動器。特點：電機運行平穩，幾乎沒有震動和噪音，定位精度****可達 60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
具體產品特點如下： ·單電源輸入，電壓范圍：AC110V ～ 220V ·驅動電流 1.2A/ 相到 9.0A/ 相分 16 檔可調 ·設有 16 檔等角度恒力矩細分，****分辨率 60000 步 / 轉 ,其它細分可定制完成 ·****反應頻率可達 200Kpps ·步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱 ·接口信號光耦隔離 ·內部強電、弱電光耦隔離 ·信號電平：5V ～ 24V 兼容 ·工作溫度：-30℃～ 85℃ ·適配電機：三相 57、86、110、130、150 系列高15:12:56壓電機 ·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 MF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。 ·帶電機電感量調節功能，適配電機發揮****效能
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
