今天拿三相高壓步進電機距離，來控制7.5NM電機，用CM40控制器，當CM40L-10開機啟動后檢測光電開關，當光電開關有信號是電機以500的速度正轉一圈、反轉一圈且開關檢測不斷開的情況下也只走一下
上圖為6NM三相步進電機86HCY113AL3H-TK0為，電機步距角1.2°，靜扭矩7.5NM，電流5A，機身高113MM，軸徑Φ14MM，銑扁，此款電機有高壓款，有低壓款，低壓可以搭配數字式驅動器ZD-3HD660M，高壓的，可以搭配ZD-3HE2254ML。交流220V供電，操作更方便。精度高，運行噪音低，出力更大。 3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110-260V、適配電流在5.4A 以下、外徑 57-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。

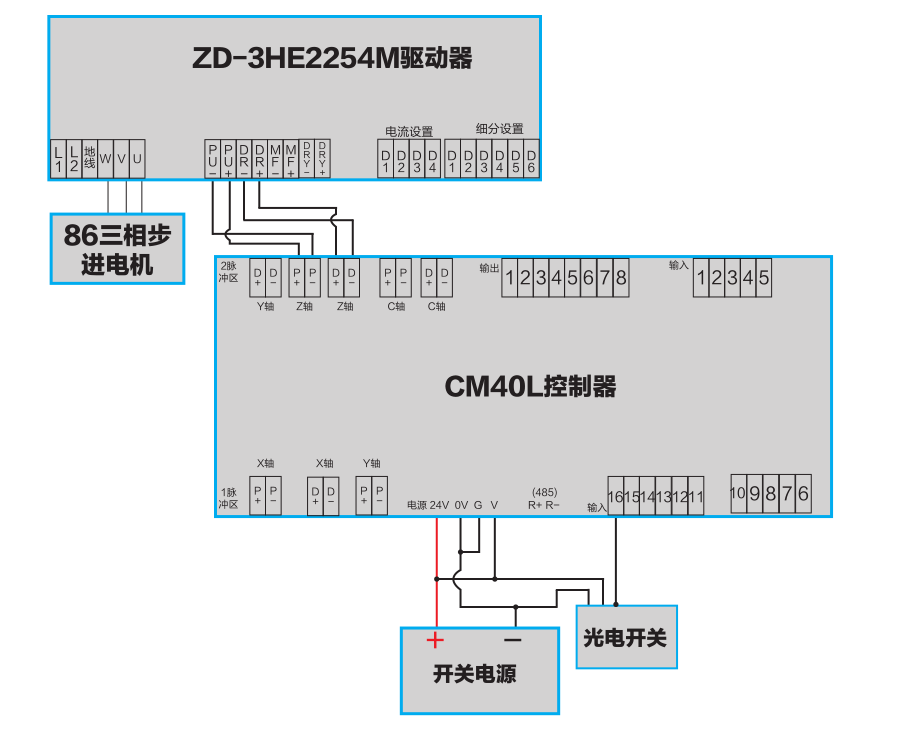

按照如下接好線

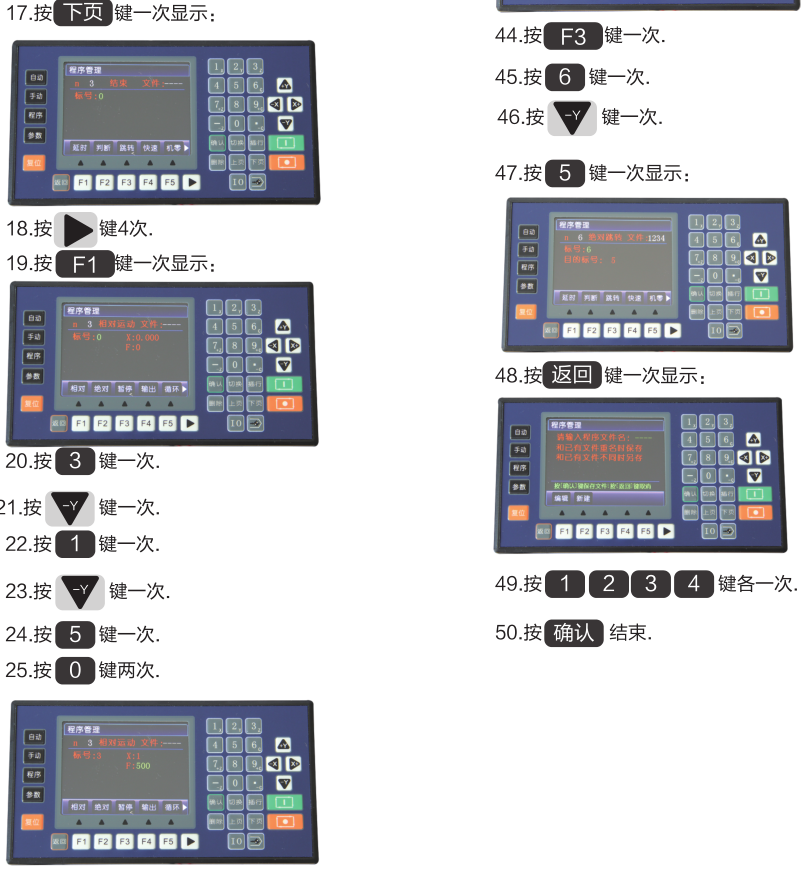

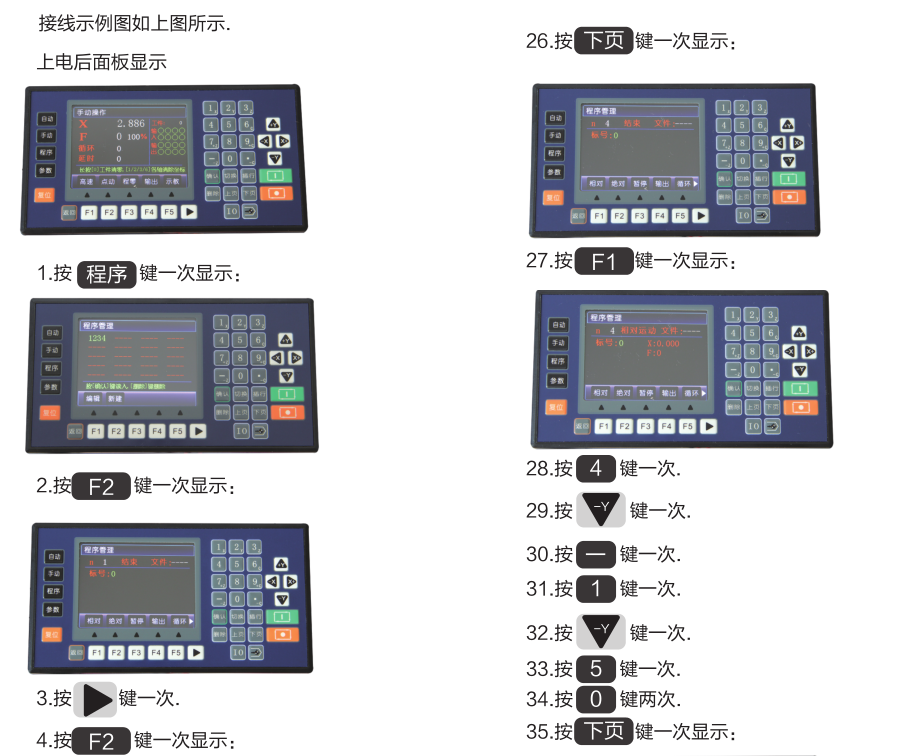

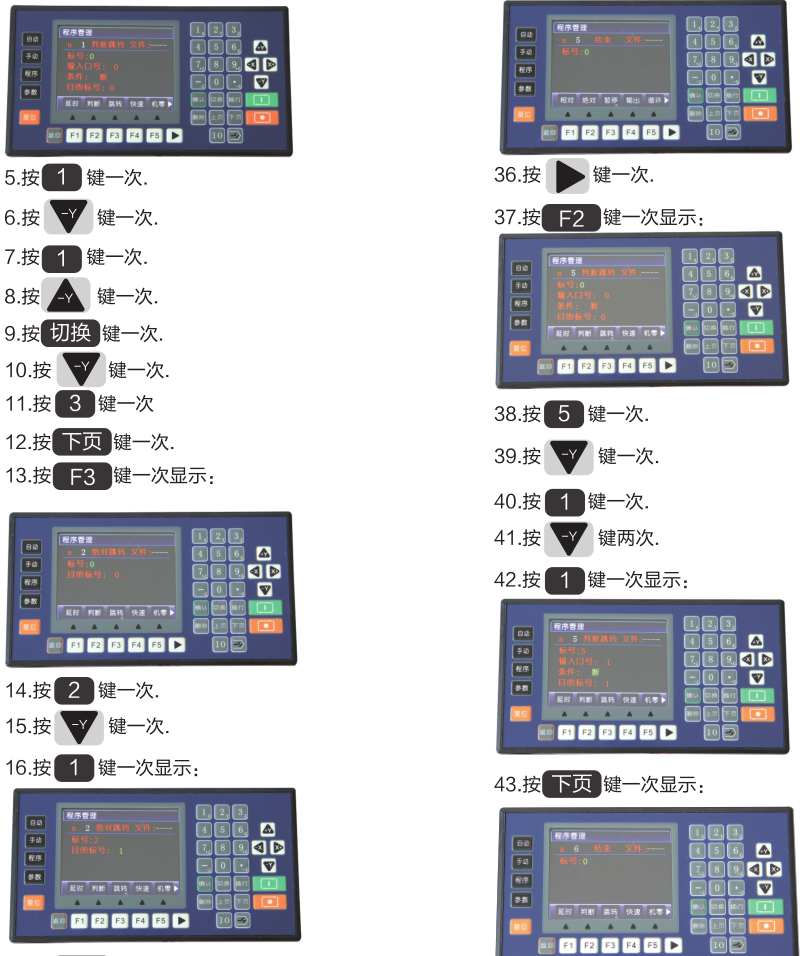

然后給控制器和驅動器供電，打開控制器操作如下：
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 很多客戶會用到此款控制器的輸入輸出功能，驅動默認，6路輸入 8路輸出 ，如果不夠的話還可以外接擴展板 西面是16輸入16輸出
