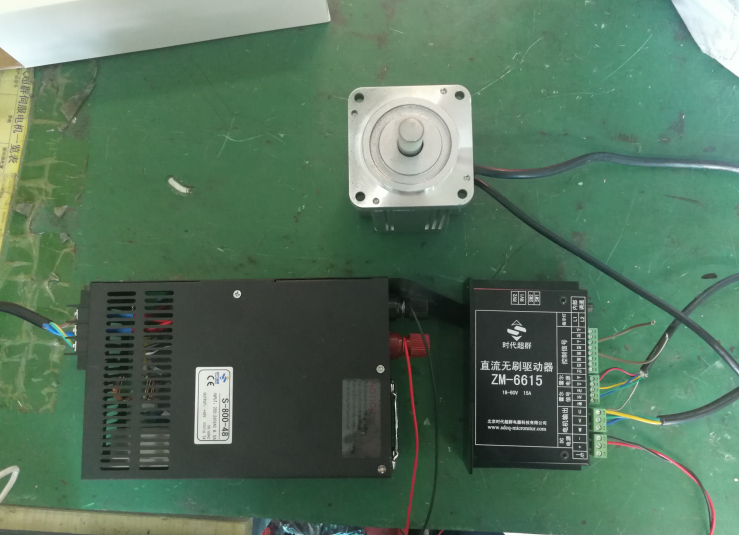

上圖為時代超群主打80系列性價比高的一款無刷電機80BL110S50-445TK9搭配的是15A驅動器和一款48V-400W開關電源，電機額定功率500W 4500轉 輸出力矩可達1.1Nm，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，配套驅動器ZM-6615是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。 經常有客戶聯系說，無刷電機和驅動器接好線，但是電機方向不對，如何反轉呢

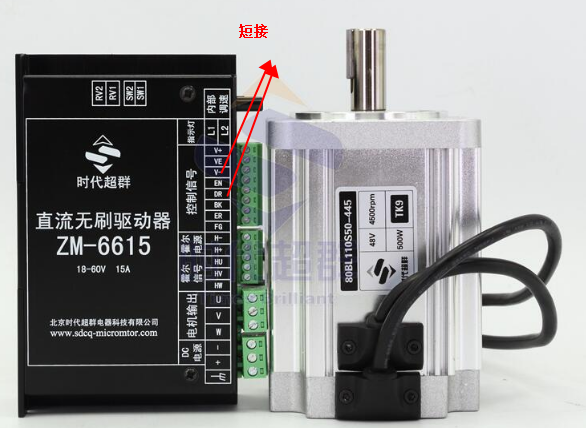

其實******的方法就是用控制端口，V-根DR的通斷來控制 當然到底是通是正傳還是反轉，可以通過撥碼開關控制 另外還有一種不常用的方法，但是很有效。就是下邊這種

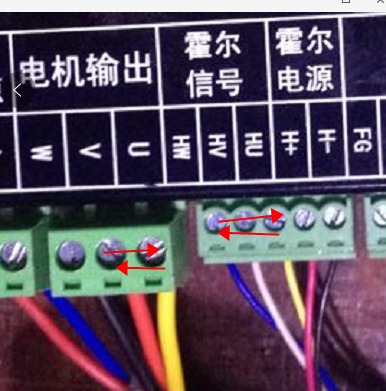

有的客戶控制起來也比較簡單，不想在接多余的線，上電以后就不要動任何東西了，那么也可以通過改變電機線序來實現電機方向的改變。 可以通過把繞組UV調換，同時把霍爾AC調換，電機就會反轉。 注意，我公司有兩種接線線序，如下：
原理同上。時代超群系列無刷電機如下
聯系方式：QQ:467102884 電話：18710050116（劉女士）
